TIN → ラスター (TIN to Raster) (3D Analyst)

ArcGIS Pro 3.4 | | ヘルプのアーカイブ

サマリー

入力 TIN の Z 値を使用してラスターを内挿します。

[TIN → ラスター (TIN To Raster)] の機能の詳細

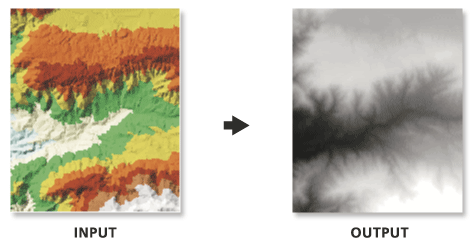

TIN からラスターを生成する図

使用法

  • 入力 TIN サーフェスの内挿は一定の間隔で実行されるため、出力ラスターでは情報の一部分が失われる可能性があります。ラスターで TIN がどこまで正確に表現されるかは、ラスターの解像度と、TIN サーフェスの変化の程度と間隔に依存します。一般的に解像度を上げるほど、出力ラスターはより正確に TIN サーフェスを表現します。ラスターはセル構造であるため、TIN に存在するハードおよびソフト ブレークラインのエッジを維持することはできません。

  • 大規模なラスターをエクスポートする際、Z 値の精度要件を整数データで表現できる場合、[出力データ タイプ] パラメーター値を整数に指定して、ディスク容量を節約することができます。

パラメーター

ラベル説明データ タイプ
入力 TIN

処理される TIN データセット。

TIN Layer
出力ラスター

出力ラスターの場所と名前。 ジオデータベースまたはフォルダーに Esri Grid などのラスター データセットを格納する場合、ラスター データセットの名前にファイル拡張子は付けません。 ファイル拡張子を指定すると、フォルダーに格納する際のラスターの形式を定義できます。たとえば、.tif を指定すると GeoTIFF が生成され、.img を指定すると ERDAS IMAGINE 形式のファイルが生成されます。

ラスターを .tif ファイルとして、またはジオデータベースに格納する場合は、ジオプロセシング環境設定を使用して、ラスター圧縮のタイプと品質を指定できます。

Raster Dataset
出力データ タイプ
(オプション)

出力ラスターに格納される数値のタイプを指定します。

  • 浮動小数点出力ラスターは 32 ビット浮動小数点を使用します。-3.402823466e+38 から 3.402823466e+38 の範囲の値がサポートされます。 これがデフォルトです。
  • Integer出力ラスターは適切な整数のビット深度を使用します。 このオプションは Z 値を最も近い整数に丸め、各ラスター セルの値に整数を書き込みます。
String
方法
(オプション)

ラスターの作成に使用する内挿法。

  • リニアセル値を、TIN 三角形のリニア内挿法を適用して計算します。これがデフォルトです。
  • Natural Neighborセル値を、TIN 三角形の Natural Neighbor 内挿法を使用して計算します。
String
サンプリング距離
(オプション)

出力ラスターのセル サイズを定義するために使用するサンプリング方法と距離。

  • オブザベーション出力ラスターの長辺を分割するセルの数を定義します。デフォルトでは、この方法が 250 の値で使用されます。
  • セル サイズ出力ラスターのセル サイズを定義します。
String
Z 係数
(オプション)

Z 値に乗算する係数。 これは通常、Z 距離単位から XY 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。

Double
サンプリング値

出力ラスターのセル サイズを指定するための [サンプリング距離] に対応する値。

Double

ライセンス情報

  • Basic: 次のものが必要 3D Analyst
  • Standard: 次のものが必要 3D Analyst
  • Advanced: 次のものが必要 3D Analyst
