河川リンク ラスターの作成 (Stream Link) (Spatial Analyst)

Spatial Analyst のライセンスで利用可能。

サマリー

ラスターの線状ネットワークの交差部分に一意の値を割り当てます。

図

使用法

• リンクとは、2 つの連結するジャンクション、ジャンクションと流出口、またはジャンクションと流域界を結ぶ場合の河道の一部分です。

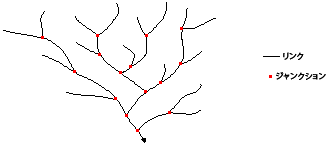

  流路のリンクの図

• 入力河川ラスターは、[累積流量ラスターの作成 (Flow Accumulation)] ツールの結果に閾値を設けることで作成できます。

• 河川ラスターの線形ネットワークは、NoData の背景に 1 以上の値として表現されます。

• 河川リンク ラスターの作成ツールは、D8 入力流向ラスターのみサポートしています。 D8 流向は、[流向ラスターの作成 (Flow Direction)] ツールでデフォルトの D8 流向タイプを使用して作成できます。

• このツールは、並列処理をサポートしています。 お使いのコンピューターに、複数のプロセッサや、複数のコアを持つプロセッサが搭載されている場合は、特に対象となるデータセットが大きいときにパフォーマンスが向上します。 「Spatial Analyst による並列処理」ヘルプ トピックには、この機能と設定方法の詳細が記載されています。

  並列処理を使用する場合、処理中のデータ チャンクを処理するために一時データが書き込まれます。 デフォルトの一時フォルダーの場所は、ローカルの C: ドライブにあります。 このフォルダーの場所は、TempFolders という名前のシステム環境変数を設定し、使用するフォルダーへのパスを指定することで変更できます (例: E:\RasterCache)。 コンピューターに対して管理者権限がある場合は、レジストリ キーも使用できます (例: [HKEY_CURRENT_USER\SOFTWARE\ESRI\ArcGISPro\Raster])。

  デフォルトでは、このツールは使用可能なコアの 50% を使用します。 入力データのサイズが 5,000 セル x 5,000 セルよりも小さい場合、使用されるコア数はそれよりも少なくなります。 並列処理ファクター環境で、ツールが使用するコアの数を制御できます。

• 出力ラスターの形式が .crf の場合、このツールはピラミッド ラスター格納環境をサポートします。 デフォルトでは、ピラミッドは出力で作成されます。 その他の出力形式ではこの環境はサポートされず、ピラミッドは作成されません。

• このツールに適用されるジオプロセシング環境の詳細については、「解析環境と Spatial Analyst」をご参照ください。

パラメーター

ダイアログ

ラベル	説明	データ タイプ
入力河川ラスター	線形河川ネットワークを表す入力ラスター。	Raster Layer
入力流向ラスター	各セルからの流れの方向を示す入力ラスター。 流向ラスターは、[流向ラスターの作成 (Flow Direction)] ツールでデフォルトの D8 流向タイプを実行して作成できます。	Raster Layer

戻り値

ラベル	説明	データ タイプ
出力ラスター	出力河川リンクラスター。 出力は整数型になります。	Raster

Python

StreamLink(in_stream_raster, in_flow_direction_raster)

名前	説明	データ タイプ
in_stream_raster	線形河川ネットワークを表す入力ラスター。	Raster Layer
in_flow_direction_raster	各セルからの流れの方向を示す入力ラスター。 流向ラスターは、[流向ラスターの作成 (Flow Direction)] ツールでデフォルトの D8 流向タイプを実行して作成できます。	Raster Layer

戻り値

名前	説明	データ タイプ
out_raster	出力河川リンクラスター。 出力は整数型になります。	Raster

コードのサンプル

StreamLink の例 1 (Python ウィンドウ)

次の例では、ラスターの線形ネットワークの交差部分に一意の値を割り当てています。

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outStreamLink = StreamLink("stream", "flowdir")
outStreamLink.save("c:/sapyexamples/output/outstrmlnk01")

StreamLink の例 2 (スタンドアロン スクリプト)

次の例では、ラスターの線形ネットワークの交差部分に一意の値を割り当てています。

# Name: _Ex_02.py
# Description:
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inStreamRaster = "stream"
inFlowDirection = "flowdir"

# Execute StreamLink
outStreamLink = StreamLink(inStreamRaster, inFlowDirection)

# Save the output
outStreamLink.save("c:/sapyexamples/output/outstrmlnk02")

環境

自動コミット, セル サイズ, セル サイズ投影法, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, マスク, 出力データのコンフィグレーション キーワード, 出力座標系, 並列処理ファクター, ピラミッド, テンポラリ ワークスペース, スナップ対象ラスター, タイル サイズ

ライセンス情報

• Basic: 次のものが必要 Spatial Analyst
• Standard: 次のものが必要 Spatial Analyst
• Advanced: 次のものが必要 Spatial Analyst
