| ラベル | 説明 | データ タイプ |
入力ラスター、またはフィーチャ ゾーン データ | ゾーンを定義するデータセット。 ゾーンは、整数ラスターまたはフィーチャ レイヤーによって定義できます。 | Raster Layer; Feature Layer |
ゾーン フィールド | 各ゾーンを定義する値を格納するフィールド。 ゾーン データセットの整数フィールドでなくてはいけません。 | Field |
出力テーブル | 各ゾーンの値のサマリーを含む出力テーブル。 テーブルの形式は、出力先とパスによって決定されます。 デフォルトでは、出力はジオデータベース テーブルです。 パスがジオデータベースでない場合、形式は拡張子によって決まります。 拡張子が .dbf である場合、形式は dBASE 形式になります。 拡張子を指定しない場合、出力は INFO テーブルになります。 INFO テーブルは ArcGIS Pro の入力としてはサポートされておらず、表示することはできません。 | Table |
処理するセル サイズ (オプション) |
作成される出力ラスターのセル サイズ。 このパラメーターは、数値で定義するか、既存のラスター データセットから取得できます。 セル サイズがパラメーター値として明示的に指定されていない場合、指定されていれば、環境のセル サイズ値が使用されます。そうでない場合は、追加のルールを使用して別の入力から計算されます。 詳細については、使用方法をご参照ください。 | Analysis Cell Size |
Spatial Analyst のライセンスで利用可能。
サマリー
データセット内の各ゾーンに対して、ジオメトリ計測値 (面積、境界、厚さ、楕円の特性) を計算し、結果をテーブルとしてレポートします。

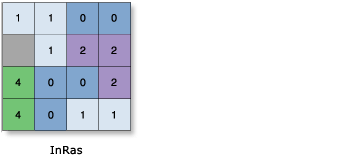

図
VALUE AREA PERIMETER THICKNESS XCENTROID YCENTROID MAJORAXIS MINORAXIS ORIENTATION 0 5.0 14.0 0.5 2.300 2.100 2.338 0.681 60.714 1 5.0 14.0 0.5 1.900 2.100 2.668 0.596 126.061 2 3.0 8.0 0.5 3.167 2.167 1.286 0.743 135.000 4 2.0 6.0 0.5 0.500 1.000 1.128 0.564 90.000
使用法
ゾーンは、入力データ内において、同じ値を持つすべてのエリアとして定義されます。 エリアは連続していなくてもかまいません。 ラスターとフィーチャのいずれも入力ゾーンとして使用できます。
[処理するセル サイズ] パラメーターは、数値で定義することも、既存のラスター データセットから取得することもできます。 セル サイズがパラメーター値として明示的に指定されていない場合、セル サイズ環境が指定されていれば、そこから取得されます。 パラメーターのセル サイズも環境のセル サイズも指定されていない場合、デフォルトの出力セル サイズは、次のように入力データセットのタイプに基づいて決定されます。
- 入力データセットがラスターの場合は、そのデータセットのセル サイズが使用されます。
- 入力データセットがフィーチャで、スナップ対象ラスター環境が設定されている場合は、スナップ ラスターのセル サイズが使用されます。 スナップ対象ラスターが設定されていない場合、セル サイズは範囲の幅および高さのうち小さい方を 250 で割った値で計算されます。このとき、環境で指定された出力座標系に範囲が存在します。
セル サイズが数値によって指定されている場合、このツールは出力ラスターに対してこの値を直接使用します。
セル サイズがラスター データセットを使用して指定されている場合、パラメーターはセル サイズの値ではなくラスター データセットのパスを示します。 データセットの空間参照が出力空間参照と同じである場合、解析ではラスター データセットのセル サイズが直接使用されます。 データセットの空間参照が出力空間参照と異なる場合、指定した [セル サイズ投影法] の値に基づいて投影されます。
各ゾーンの計算は、出力テーブルに記録されます。
[入力ラスター、またはフィーチャ ゾーン データ] の値に重なり合うポリゴンがある場合、個別のポリゴンに対してゾーン解析は実行されません。 フィーチャ入力はラスターに変換されるため、各位置は 1 つの値しか持てません。
別の方法として考えられるのは、それぞれのポリゴン ゾーンについてゾーン操作を反復処理して、その結果を適用することです。
[入力ラスター、またはフィーチャ ゾーン データ] の値を指定する場合、デフォルトのゾーン フィールドは 1 つ目の有効な整数フィールドまたはテキスト フィールドになります。 他に有効なフィールドが存在しないとき、ObjectID フィールド (たとえば OID や FID) がデフォルトになります。
出力テーブルでは、値フィールドは、必ずゾーン出力計算を含むフィールドの前になります。 値フィールドには、ゾーン データセットで定義したゾーンの値が含まれます。
ゾーン計算の値は、浮動小数になります。
出力テーブル内結果は、(0 ～ 180 の範囲の度で表示される) ORIENTATION アイテムを除き、すべてマップ単位で表されます。 方向は、X 軸と楕円の主軸との間の角度として定義されます。 方向の角度値は、東 (3 時の位置) を始点 0 とし、長軸が垂直になる 90 度まで反時計回りに計測されます。
特定のゾーンが 1 つのセルのみで構成されている場合、またはゾーンが複数のセルから構成される 1 つの正方形ブロックの場合、楕円 (この場合は円) の方向が 90 度に設定されます。
このツールに適用されるジオプロセシング環境の詳細については、「解析環境と Spatial Analyst」をご参照ください。
パラメーター
ZonalGeometryAsTable(in_zone_data, zone_field, out_table, {processing_cell_size})| 名前 | 説明 | データ タイプ |
in_zone_data | ゾーンを定義するデータセット。 ゾーンは、整数ラスターまたはフィーチャ レイヤーによって定義できます。 | Raster Layer; Feature Layer |
zone_field | 各ゾーンを定義する値を格納するフィールド。 ゾーン データセットの整数フィールドでなくてはいけません。 | Field |
out_table | 各ゾーンの値のサマリーを含む出力テーブル。 テーブルの形式は、出力先とパスによって決定されます。 デフォルトでは、出力はジオデータベース テーブルです。 パスがジオデータベースでない場合、形式は拡張子によって決まります。 拡張子が .dbf である場合、形式は dBASE 形式になります。 拡張子を指定しない場合、出力は INFO テーブルになります。 INFO テーブルは ArcGIS Pro の入力としてはサポートされておらず、表示することはできません。 | Table |
processing_cell_size (オプション) |
作成される出力ラスターのセル サイズ。 このパラメーターは、数値で定義するか、既存のラスター データセットから取得できます。 セル サイズがパラメーター値として明示的に指定されていない場合、指定されていれば、環境のセル サイズ値が使用されます。そうでない場合は、追加のルールを使用して別の入力から計算されます。 詳細については、使用方法をご参照ください。 | Analysis Cell Size |
コードのサンプル
次の例では、入力ポリゴン シェープ ファイルで定義された各ゾーンのジオメトリ メジャー値を求めています。
import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outZonalGeometryAsTable = ZonalGeometryAsTable("zones.shp", "Classes", "zonalgeomout", 0.2)次の例では、入力ポリゴン シェープ ファイルで定義された各ゾーンのジオメトリ メジャー値を求めています。
# Name: ZonalGeometryAsTable_Ex_02.py
# Description:Calculates for each zone in a dataset the specified geometry
# measure (area, perimeter, thickness, or the characteristics
# of ellipse) and reports the results as a table.
# Requirements: Spatial Analyst Extension
# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *
# Set environment settings
env.workspace = "C:/sapyexamples/data"
# Set local variables
inZoneData = "zones.shp"
zoneField = "Classes"
outTable = "zonalgeomout02.dbf"
processingCellSize = 0.2
# Check out the ArcGIS Spatial Analyst extension license
arcpy.CheckOutExtension("Spatial")
# Execute ZonalGeometryAsTable
outZonalGeometryAsTable = ZonalGeometryAsTable(inZoneData, zoneField, outTable, processingCellSize)環境
ライセンス情報
- Basic: 次のものが必要 Spatial Analyst
- Standard: 次のものが必要 Spatial Analyst
- Advanced: 次のものが必要 Spatial Analyst
