Сетка - это алгоритм компоновки схемы, которую можно применить к любому типу схем.
Данный алгоритм компоновки размещает соединения схемы относительно магнитной сетки, размеры ячеек которой зафиксированы значениями параметров Ширина ячейки и Высота ячейки.
Сетка с определенным размером ячеек располагается поверх схемы. Алгоритм управляет числом ячеек, составляющих сетку. Оно вычисляется с учетом числа соединений, которые должны быть размещены в сетке, и числа соединений, принадлежащих каждой ячейке виртуальной сетки.
Если в одной или нескольких ячейках виртуальной сетки находится слишком много соединений, алгоритм не может завершить обработку, и появляется сообщение с просьбой уменьшить размер ячейки сетки.
Если указанная сетка состоит из большого числа ячеек относительно числа соединений, которые должны быть размещены в сетке, появляется сообщение с просьбой увеличить размер ячейки сетки.
На рисунках ниже показаны примеры схемы до и после применения компоновки Сетка:

Применение компоновки Сетка к виду карты активной схемы
При применении этой компоновки на схеме сети необходимо выполнить следующие предварительные условия:
- Поскольку эта операция является транзакционной, необходимо сохранить правки до ее запуска.
- Входной слой схемы сети, к которому применяется компоновка, должен происходить из инженерной сети или сети трассировки файловой или мобильной базы геоданных или сервиса схемы сети. При работе с инженерной сетью или сетью трассировки в многопользовательской базе геоданных входной слой схемы сети должен браться из сервиса.
Для того, чтобы применить компоновку Сетка к активному виду карты, выполните одно из следующего:
- На вкладке Схема сети щелкните стрелку ниспадающего меню у кнопки Компоновки схемы в группе Компоновка и щелкните элемент компоновки Сетка
в галерее.

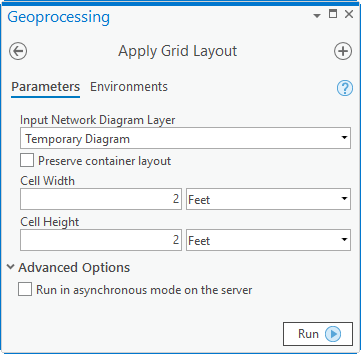

- Загрузите инструмент Применить компоновку Сетка на панели Геообработка, настройте параметры компоновки Сетка и щелкните Запустить.
Примечание:
Чтобы применить алгоритм компоновки к поднабору объектов схемы сети, используйте для выбора объектов один из инструментов Выбрать объекты (например, Выбрать по прямоугольнику, Выбрать по полигону и так далее) и выберите объекты схемы перед запуском.
Настройка компоновки Сетка на шаблоне схемы
Для настройки этой компоновки для шаблона схемы используйте инструмент Добавить компоновку Сетка.
Параметры компоновки Сетка

В разделах ниже поясняется принцип работы основных параметров компоновки схемы Сетка.
Сохранить компоновку контейнера
Большинство алгоритмов компоновки работает с опцией Сохранить компоновку контейнера. Когда эта опция включена, она позволяет вам управлять приложением алгоритма, чтобы он выполнялся на верхнем графе схемы. При отключении этой опции, алгоритм применяется как к объектам содержания, так и ко всем остальным объектам схемы.
Ширина ячейки и Высота ячейки

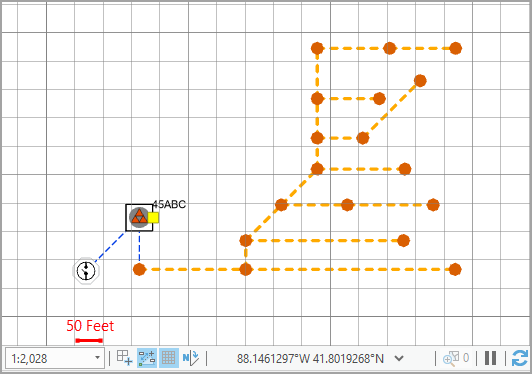

На изображении ниже показана схема перед выполнением компоновки Сетка:

На следующем изображении показана та же схема в экстенте, который будет установлен после выполнения этой компоновки:

Ширина ячейки
Этот параметр определяет ширину каждой ячейки сетки.
На изображении ниже показана компоновка, полученная после запуска компоновки Сетка с шириной ячейки, установленной на 150; ширина ячейки сетки этой компоновки соответствует ширине трех ячеек отображаемой ниже сетки карты:

На этом втором изображении показана компоновка, полученная после выполнения компоновки Сетка с шириной ячейки, установленной на 100; ширина ячейки сетки этой компоновки соответствует ширине двух ячеек сетки отображаемой ниже карты:

Высота ячейки
Этот параметр определяет высоту каждой ячейки сетки.
На изображении ниже показана компоновка, полученная после выполнения компоновки Сетка с высотой ячейки, установленной на 150; высота ячейки сетки этой компоновки соответствует высоте трех ячеек сетки отображаемой ниже карты:

На этом втором изображении показана компоновка, полученная после выполнения компоновки Сетка с высотой ячейки, установленной на 100; высота ячейки сетки этой компоновки соответствует высоте двух ячеек сетки отображаемой ниже карты:
