Примечание:
Для Инженерной сети версии 3 или более ранней, смотрите Объекты-ошибки.
Ошибки генерируются системой, когда сетевой объект, входящий в инженерную сеть, нарушает заданные правила и ограничения. При обнаружении ошибки создается измененная область, окружающая геометрию объекта. Ошибки можно откорректировать, внеся изменения в геометрию объекта, значения атрибутов, сетевые правила или определение подсети. При следующем включении или проверке топологии сети определяются объекты с ошибками.
Измененные области со связанными ошибками останутся до исправления ситуации вызвавшей ошибку. Это может быть решено путем внесения изменений в объект сети или путем изменения конфигурации, чтобы исправить ошибки. Внесение изменений в конфигурацию требует выключения топологии сети.
Более подробно об ситуациях, в которых возникают ошибки, и возможных решениях, см. в разделе ниже ID ошибок инженерной сети.
Ошибки символов
Подслой измененных областей используется для отображения ошибок в инженерной сети и может быть просмотрен с помощью всплывающих окон и панели Инспектор ошибок. Панель Содержание используется для доступа к этим подслоям после добавления инженерной сети к активному виду карты.
Атрибуты измененной области позволяют настраивать символы и выполнять запросы для выделения информации на карте, например класс объектов, с которым связана ошибка, или тип обнаруженной ошибки. Информация о конкретном случае ошибки может быть распознана при помощи символов подслоя измененной области.
Символы для подслоя измененной области назначаются на основе значения поля Status, чтобы указать, как он был создан:
Примечание:
Информация об ошибках может сохраняться и доступ к ней может осуществляться по-разному - в зависимости от используемой версии инженерной сети. Подробнее см. в разделе Просмотр ошибок.
Измененная область создается для сетевых объектов с ошибками после включения или проверки топологии сети. У объекта может существовать одна или несколько ошибок. Они представлены одной измененной областью. Панель Изменить связи используется для отображения связей с ошибками. Связанные ошибки отображаются оранжевым индикатором рядом с соответствующим объектом или пространственным объектом на панели.
Создание ошибки
Ошибки могут возникать в результате включения топологии сети, проверки топологии сети или обновления подсети. Ошибки могут быть созданы по разным причинам: от обнаружения пустой геометрии и недопустимой связности до обнаружения неправильных типов оборудования в подсети. Полный список ошибок и их решений см. в разделе ID ошибок инженерной сети ниже.
Правила, поддерживающие совпадения, проверяются при проверке или включении топологии сети. Поэтому после проверки или включения топологии сети появляются ошибки для любого объекта сети, нарушавшего ограничения объектов или правила сети.
Правила, контролирующие связи, проверяются при создании или импорте связи также, как и при включении или проверке топологии сети. При создании или импорте соединений ошибки не создаются; однако в инструменте или панели ошибка возвращается. Ошибки создаются для соединений, когда топология сети включена или проверена.
Ошибки также можно определить во время начальной настройки инженерной сети. Это делается с целью исправления сетевых ошибок в данных перед публикацией. Вы можете завершить этот процесс перед регистрацией данных как версионных, используя параметр Построение только ошибок в инструменте Включить топологию сети. Для получения дополнительной информации см. раздел Включить топологию сети.
Примеры ошибок

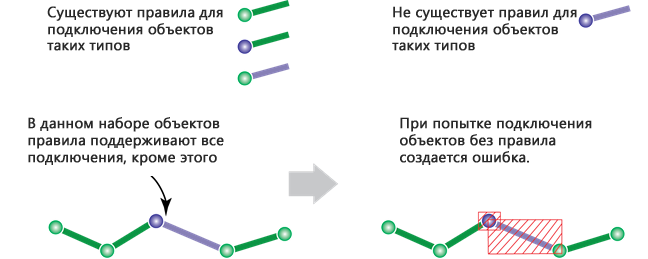

В примере ниже точечный объект расположен так, что геометрически совпадает с линейным. При этом правила, разрешающего соединять объекты различных типов, нет. Ошибки создаются, когда топология сети подтверждена или включена. В данном примере, так как правила не существует, создается ошибка для точечного и линейного объектов. В ленте объекты сети не соединены с топологией сети.
Другим примером нарушения ограничений инженерной сети являются совпадающие объекты, создающие неоднозначность в отношении связности. Это случаи, когда есть три или более совпадающих объекта и правила связности позволяют любому из них быть связанным. Например, на конечной точке низковольтной линии могут находится вертикальный стояк и заглушенный отвод. Имеется два правила связности: одно разрешает низковольтной линии соединяться с заглушенным отводом, другое - со стояком. Поскольку здесь есть две возможности трассировки, это определяется в инженерной сети как ошибка. В инженерной сети не может быть случайного поведения при соединении объектов друг с другом. Однако, это даст вам понять, где нужно принимать решения, выделяя объекты с ошибками.
В примере ниже два типа точечных объектов сети (подъем и тупик), которые не допускают совпадения геометрии. Для отслеживания этого нарушения в точечных объектах будет создано две дополнительные ошибки.
ID ошибок инженерной сети
Измененные сетевые объекты оцениваются при проверке или включении топологии сети. Если эти изменения нарушают ограничения или правила сети либо создают любые другие ошибочные ситуации, появляются ошибки.
Объекты ошибок, созданные для объектов инженерной сети, организованы по разделам на основании операции, которая вызвала ошибку:
Ошибки включения и проверки топологии сети
Следующие ошибки могут возникать вследствие включения топологии сети или проверки топологии сети. Нижеследующая таблица содержит список сведений об ошибке, в том числе описание ситуации, которая способствовала появлению ошибки, предлагаемые действия для ее исправления, а также указание типа сетевого объекта, с которым она может быть связана.
В столбце Решение Вариант 1 обычно является самым полезным и безопасным. Но некоторые варианты зависят от других факторов, поэтому для вашего конкретного случая первый вариант может оказаться не оптимальным. Некоторые опции отмечены флагом (Admin), поскольку они требуют, чтобы топология сети была отключена. В качестве примеров можно упомянуть добавление специализированной сети, назначение конфигураций терминалов и изменение правил связности ребер для сетевого объекта на уровне групп и типов оборудования.
| Идентификатор ошибки | Описание и ситуация | Решение | Тип пространственного объекта |
|---|---|---|---|
0 | Неверный тип данных. Поле содержит недопустимый тип данных. Полю присвоен неверный тип данных. К примеру, тип данных целочисленных вместо строкового типа данных. | Исправьте тип данных для поля. | Точка, Линия, Объект соединения, Объект ребра |
1 | Геометрия сетевого объекта пуста. | Проверьте ID источника сети и GUID объекта измененной области для идентификации связанного объекта в ошибке. Удалить объект и снова его создать. Измененная область создается в левом углу экстента территории обслуживания для каждого объекта с пустой геометрией. После исправления убедитесь, что все измененные области проверены. | Точка или линия |
2 | Подтип неизвестен. Например, атрибут Asset Group для сетевого объекта имеет значение Unknown. | Обновите атрибут группы оборудования до значения, которое будет отличаться от значения Неизвестно. | Точка или линия |
5 | Длина линейного объекта в пределах допуска. Длина линейного сетевого объекта слишком мала, и объект помещается в пределах допуска сети. Например, допуск сети равен 1 метру, а длина линии в сети равна 90 см. | Вариант 1: Изменить длину линейного объекта. Вариант 2: Рассмотреть возможность использования ассоциации связности или непространственного объекта ребра для моделирования сетевого объекта. Вариант 3: Изменить допуск сети. (Администратор) | Линия |
6 | Ошибка геометрии - Не удалось найти вершину вдоль линейного объекта. Сетевой топологии не удалось получить список вершин, связанных с линейным объектом сети. | Опция 1: Заново проверить сетевую топологию. Опция 2: Удалить вершину, проверить топологию сети и при необходимости создать другую вершину. | Линия |
8 | Недопустимая связность – Нет правила связности. Нет правила связности соединение-ребро, ребро-соединение-ребро или соединение-соединение для поддержки связности между объектами сети, например, нет правила, позволяющего соединять системный клапан с линией водоснабжения или предохранитель с высокой стороной трансформатора. | Просмотрите правила в свойствах сети и измените группу и тип оборудования для объектов, чтобы они соответствовали существующему правилу связности. Опция 2: Добавить правило, разрешающее связность между исходным и целевым объектами. (Администратор) | Точка, Линия, Объект соединения, Объект ребра |
9 | Недопустимая связность – может применяться более одного правила связность соединение–ребро или связность ребро-соединение-ребро. Это ситуация неоднозначности, в которой существует несколько правил, позволяющих линии подключаться к элементу устройства. Также эта ошибка может появиться, если в конечной точке линии есть несколько устройств. Например, линия среднего напряжения, подключенная к автоматическому выключателю с правилами связности соединение-ребро, которые позволяют линии среднего напряжения подключаться либо со стороны источника, либо со стороны нагрузки автоматического выключателя. До тех пор пока не будет установлено соединение с терминалом, соединение будет неоднозначным. | Опция 1: Используйте панель Изменение подключений терминала, чтобы указать, к какому терминалу устройства подключается линия. Вариант 2: Убедитесь, что есть только одно правило для обеспечения связности между ребром и терминалом объекта устройства. (Администратор) | Точка и линия |
10 | Недопустимая связность - объекты ребер с разными группами оборудования и атрибутами типа оборудования нельзя соединить. Когда два объекта ребер имеют общую конечную точку и не имеют промежуточного соединения, они должны принадлежать к одной группе оборудования и типу оборудования, чтобы установить связь в топологии сети. Например, однофазная линия среднего напряжения и трехфазная линия среднего напряжения соединяются вместе. | Опция 1: изменить атрибуты группы оборудования и типа оборудования объектов ребер, чтобы они совпадали. Например, если тип оборудования для одного объекта некорректен, измените его. Опция 2: вставить допустимое соединение, чтобы подключить два объекта ребер. В этом случае должно быть поддерживающее правило ребро-соединение-ребро для подддержки этих объектов. | Линия |
13 | Недопустимая связность – правило связности ребер для объектов не поддерживает AnyVertex. К середине линейного объекта с допустимой связностью только конечных точек присоединена точка или другой линейный объект. Например, трубное ответвление выполнено к вершине на середине пролета с правилом связности, которое допускает присоединение к вершинам конечных точек. Для данной линии нарушено правило связности ребер . | Вариант 1: Переместить этот объект в вершину, которая соответствует правилу связности ребер данной линии. Вариант 2: Удалить точечный или линейный объект. Опция 3: Измените правила связности ребер для данного объекта. (Администратор) | Точка и линия |
17 | Нет правила содержания. Не существует правила содержания для поддержки связи содержания между двумя непространственными объектами. Не существует правила содержания для поддержки связи содержания между двумя объектами. Эта ошибка может произойти в случае удаления правила связи содержания, а объект по-прежнему участвует в связи содержания, которую это правило поддерживало. Эта ошибка может также произойти, если группа оборудования или атрибуты типов оборудования для данного объекта изменены, а соответствующих правил нет. | Опция 1: Проверить правила для допустимых связей содержания в свойствах сети и изменить атрибуты объектов. Опция 2: Создать правило связей содержания, поддерживающее это отношение. (Администратор) | Объект соединения и объект ребра |
18 | Нет правила прикрепления к структуре. Не существует правила прикрепления к структуре для поддержки связи прикрепления к структуре между двумя объектами. Эта ошибка может произойти в случае, когда правило связи прикреплений к структуре удалено, а объект по-прежнему участвует в связи прикреплений к структуре, которое это правило поддерживало. Эта ошибка может также произойти, если группа оборудования или атрибуты типов оборудования для данного объекта изменены, а соответствующих правил нет. | Опция 1: Проверить правила для допустимых связей содержания в свойствах сети и изменить атрибуты объектов. Опция 2: Создать правило связей содержания, поддерживающее это отношение. (Администратор) | Объект соединения и объект ребра |
19 | Линейный объект сети является составным. Составные объекты недопустимы. Например, это может быть составной транспортный трубопровод. | Вариант 1: Изменить объект таким образом, чтобы он перестал быть составным. Вариант 2: Удалить и заново создайте линию. | Линия |
20 | Самопересекающаяся линия. Это может произойти в тех случаях, когда линейный сетевой объект изгибается и перекрывает себя на пересечении двух вершин. Например, у допустимой петли отсутствуют z-значения. | Вариант 1: Разместите вершину на каждом сегменте линии в точках пересечения. Измените z-значение для каждой вершины, чтобы добавить пространство по вертикали между линиями. Вариант 2: Разбить линию на отдельные объекты. | Линия |
21 | Дублирующиеся вершины. Линейный сетевой объект имеет несколько вершин, существующих в одном и том же местоположении x,y,z или в пределах допуска замыкания. Например, у самотечной трубы отсутствуют значения z. С этим также можно столкнуться в случаях, когда линия имеет менее двух вершин. | Вариант 1: Сместить одну из вершин (по xy или по z). Вариант 2: Удалить одну из вершин. | Линия |
23 | Сетевой объект имеет тип оборудования, отличающийся от определенных типов оборудования для той группы оборудования, к которой он принадлежит. Например, у полюса тип оборудования, которое устанавливается на подушке. Установка на подушке не является определенным для группы оборудования Полюсы типом оборудования. | Исправьте тип оборудования для этого объекта. | Точка, Линия, Объект соединения, Объект ребра |
25 | Точечные объекты в стеке. Две или большее число точек геометрически совпадают. Например, точка обслуживания и регулятор напряжения с одинаковыми координатами x, y, z. Одни объекты не могут существовать в одном и том же месте, а другие – могут. Более подробную информацию можно найти в разделе Совпадающие объекты. | Вариант 1: Сместить одну из точек (по xy или по z). Вариант 2: Удалить одну из точек. | Точка |
31 | Запись связи ссылается на недопустимый globalid от или до. Запись связи (связность, содержание или прикрепление к структуре) ссылается на недопустимый GlobalID «От» или «К». Запись связи сохраняет значения GlobalID «От» и «К» объектов, участвующих в связи, в полях FROMGLOBALID и TOGLOBALID записи связи. Если любое из этих полей ссылается на значение, которого нет, выдается сообщение об ошибке. | Чтобы устранить ошибку связи, удалите оставшийся объект, который участвует в связи. Можно снова создать объект с новым значением GlobalID. | Точка или объект соединения |
32 | Ошибка указания значений весов. Она появляется, если атрибуту назначен встроенный сетевой атрибут, и значение превышает максимальное значение для зарезервированных в топологии сети битов. Значения определяются доменом кодированных значений, используемым для создания атрибута встроенной сети. | Измените значение атрибута, чтобы оно попадало в диапазон допустимых значений домена кодированных значений. Просмотрите значения атрибутов сетевого объекта, указанного в таблице измененных областей. Изучите поля атрибутов, для которых назначен встроенный сетевой атрибут, чтобы определить конкретный атрибут для редактирования. В разделе Атрибуты и назначения свойств сети содержатся сведения о том, какие сетевые атрибуты являются встроенными, и о домене, связанном с сетевым атрибутом. Назначения указывают поле, которому назначен сетевой атрибут. Изучите вид Домены с допустимыми кодированными значениями. | Точка |
34 | Объект в не поддерживаемом отношении содержания. Не существует правила содержания для поддержки связи содержания между двумя объектами. Эта ошибка может произойти в случае удаления правила связи содержания, а объект по-прежнему участвует в связи содержания, которую это правило поддерживало, или если группа оборудования или тип атрибутов оборудования для объекта изменен и не поддерживает правила. Это также может быть в ситуациях, когда точечный объект содержит более одного объекта-контейнера. | Опция 1: Проверить правила для допустимых связей содержания в свойствах сети и изменить атрибуты пространственных объектов. Опция 2: Создать правило связей содержания, поддерживающее это отношение. (Администратор) | Точка и линия |
35 | Объект в не поддерживаемом отношении прикрепления к структуре. Не существует правила прикрепления к структуре для поддержки связи прикрепления к структуре между двумя объектами. Эта ошибка может произойти в случае, когда правило связи прикреплений к структуре удалено, а объект по-прежнему участвует в связи прикреплений к структуре, которое это правило поддерживало. Эта ошибка может также произойти, если группа оборудования или атрибуты типов оборудования для данного объекта изменены, а соответствующих правил нет. | Вариант 1: Проверить правила для связей прикреплений к структуре в свойствах сети и изменить атрибуты объектов. Вариант 2: Создать правило связи прикрепления к структуре, поддерживающее это отношение. (Администратор) | Точка и линия |
36 | Недопустимый терминал линейного объекта. Ошибка происходит, если линейный пространственный объект имеет значение (отличное от None или Один терминал) в поле From Terminal или To Terminal и выполняется одно из следующих условий:
| Если вы удалите, переместите или переклассифицируете устройство с терминалами, линия, к которой оно было подключено, по-прежнему будет иметь атрибуты, ссылающиеся на терминал из предыдущего устройства. Если атрибут To device terminal или From device terminal в линейном объекте заполнен недопустимым идентификатором терминала, в раскрывающемся меню Терминал будет отображаться значение Недействительный. Приведенные ниже шаги можно использовать в различных сценариях, отображающих данную ошибку. Если устройство в конечной точке линии не поддерживает терминалы, есть следующие возможности:
Если в конечной точке линии нет устройства, есть следующие возможности:
Если устройство поддерживает терминалы, но значение терминала устройства From Terminal или To Terminal на линии не является допустимым значением для конфигурации терминала, есть следующие возможности:
| Точка и линия |
37 | Объект с категорией Тройник подсети должен совпадать с одной вершиной посередине пролета. Произошла ошибка, поскольку у объектов подсети типа Тройник есть следующие не поддерживающиеся условия:
| Измените линии и объекты тройников, чтобы этот тройник стал серединой только одного линейного пространственного объекта. | Точка и линия |
38 | Устройства с несколькими терминалами не могут быть серединой. При подключении к средней точке линии устройства с несколькими терминалами (конфигурация терминала) появляется ошибка. Даже если линейные объекты поддерживают соединения в средней точке (Связность в любой точке ребра), объекты с несколькими терминалами средними точками быть не могут. | Если вы поместите устройство с терминалами на линию без предварительного разделения, вы можете получить эту ошибку. Вариант 1: Разбить линию в том месте, где устройство подключается к линии. Вариант 2: Переместить объект устройства в вершину на конечной точке линии. Вариант 3: Переместить объект устройства в средней точке с объектом, у которого нет конфигурации с терминалами. Примечание:Для вариантов 1 и 2 вам потребуется использовать панель Изменить подключения терминала для подключения линий к нужным терминалам на устройстве. | Точка и линия |
39 | Точечный объект имеет недопустимую настройку терминала. Объект устройства содержит недопустимое значение для атрибута Terminal configuration. Используется для хранения допустимого пути для объекта устройства. | Проверьте и отредактируйте атрибут Terminal configuration конкретного объекта в ошибке. Опция 1: Измените путь, назначенный для объекта с помощью панели Изменить путь терминала. Опция 2: Несмотря на то, что рекомендуется использовать панель Изменить путь терминала, также можно изменить атрибут Terminal configuration вручную с помощью панели Атрибуты, чтобы задать правильный путь. Подсказка:Используйте свойства сети, чтобы найти правильные пути для объектов путем настройки Имени конфигурации терминала для выбранной группы и типа оборудования, и проверьте раздел Конфигурации терминала на предмет Допустимых путей. | Точка |
43 | Объект самопересекающегося ребра. Объект соединения от/к для объекта ребра ссылается на тот же объект. | Измените связи связности соединение-ребро для объекта ребра, чтобы связанные объекты соединений «от» и «к» были уникальными. | Объект ребра |
44 | Объекты стековых соединений. | Опция 1: Измените связь связности так, чтобы в местоположении имелся только объект одиночного соединения. Опция 2: Удалите один из объектов соединений. | Объект соединения |
46 | Проверка обнаружила системные несоответствия. Системные несоответствия, выходящие за границы проверки, были обнаружены при проверке топологии сети и не могли быть устранены. | Повторно проверьте затронутые измененные области в границах проверки, чтобы устранить ошибки. | Точка, Линия, Полигон, Объект соединения, Объект ребра |
рядом с устройством с недействительным подключением терминала, чтобы удалить связность, и нажать Ошибки обновления подсети
В результате обновления подсети в инженерной сети могут возникнуть следующие ошибки. Когда во время операции обновления подсети возникает ошибка, статус подсети для всех контроллеров подсети в таблице Subnetworks и соответствующая строка в классе объектов SubnetLine изменяется на Invalid для измененной подсети. В приведенной ниже таблице перечислены сведения о каждой ошибке, включая ситуацию, которая вызывает ошибку, предлагаемые действия по ее устранению и тип объекта, для которого создается ошибка.
В столбце Решение Вариант 1 обычно является самым полезным и безопасным. Но некоторые варианты зависят от других факторов, поэтому для вашего конкретного случая первый вариант может оказаться не оптимальным. Некоторые опции отмечены флагом (Admin), поскольку они требуют, чтобы топология сети была отключена. В качестве примеров можно упомянуть добавление специализированной сети, назначение конфигураций терминалов и изменение правил связности ребер для класса объектов на уровне групп и типов оборудования.
| Идентификатор ошибки | Описание и ситуация | Решение | Тип пространственного объекта |
|---|---|---|---|
24 | В процессе обновления подсети был обнаружен недопустимый линейный объект. Недопустимый линейный объект существует на базе Допустимых линий, заданных для данного уровня. Например, определение подсети для подсетей на уровне среднего напряжения не допускает низковольтных линий. Линии, созданные с группами активов и типами активов, не определенными в параметре Допустимые линии для уровня, помечаются в процессе Обновления подсети. | Опция 2: Обновите атрибут группы и типа оборудования для линейного объекта, чтобы он соответствовал значению параметра Допустимых линий для определения подсети уровня. Перейдите к свойствам сети, чтобы посмотреть раздел Уровни для конкретной специализированной сети. Опция 2: Выполните правки для определения подсети, чтобы включить объекты линии или устройства путем добавления соответствующих им типов и групп оборудования с точки зрения Допустимых линий. (Администратор) Опция 3: Отключите или разорвите проходимость линии. | Линия |
26 | Недопустимый объект устройства обнаружен в процессе обновления подсети. Недопустимый объект устройства существует на базе Допустимых устройств, заданных для данного уровня. Например, определение подсети для подсетей на уровне среднего напряжения не допускает сервисные точки. Устройства, создаваемые с группами и типами оборудования, которые не определены в параметре Допустимые линии для уровня, в процессе Обновление подсети получают метки. | Опция 1: Отключите или разорвите проходимость для точек. Опция 2: Обновите атрибут группы активов и типа актива для объекта устройства, чтобы он соответствовал значению параметра Допустимые устройства для определения подсети уровня. Перейдите к свойствам сети, чтобы посмотреть раздел Уровни для конкретной специализированной сети. Опция 3: Выполните правки для определения подсети, чтобы включить объекты устройства или линии путем добавления соответствующих им типов и групп оборудования с точки зрения Допустимых линий. (Администратор) | Точка |
27 | Недопустимая родительская подсеть обнаружена в процессе обновления подсети. Недопустимая родительская сеть из контроллера подсети обнаружена во время обновления подсети. Она может появиться в иерархической специализированной сети, если для установления подключения к подсети, которая не является прямым родителем, использовалось геометрическое совпадение. Для иерархических специализированных сетей у подсетей должны быть родительские подсети, которые имеют более высокий ранг по значению 1. Например, в зоне изоляции клапана газовой сети (ранг уровня 3) контроллер соединен непосредственно с системной зоной (ранг уровня 1) вместо зоны давления (ранг уровня 2). Примечание:Эта ошибка вызывается только в Версии инженерной сети 1. | Опция 1: Убедитесь, что ваши подсети правильно настроены в соответствии с их рангом уровня. У подсетей должны быть родительские подсети с более высоким рангом уровня (на единицу). Подробнее см. в разделе Ранг уровня. Опция 2: Если соединение некорректно, исправьте его. Например, присоедините сначала значение к зоне давления. | Точка |
28 | Несоединенная подсеть обнаружена в процессе обновления подсети. Несвязанная подсеть обнаружена в уровне, который не поддерживает этот тип. Обновление этой подсети приведет к появлению объектов ошибок для контроллеров подсети, если эта подсеть является несвязанной, а для параметра Поддержка несвязанной подсети для определения подсети этого уровня установлено значение False. | Вариант 1: Проверьте свойства сети для данного конкретного уровня и убедитесь, что все контроллеры подсети, имеющие одно и то же имя подсети, пересекаются друг с другом и не образуют несвязанных подсетей. Для определения проходимости может использоваться трассировка подсети. Опция 2: Включить поддержку несвязанных подсетей в определении подсетей. (Администратор) | Точка |
29 | Несоответствующее имя подсети для нескольких контроллеров в одной и той же подсети обнаружено в процессе обновления подсети. При обновлении подсети был обнаружен объект контроллера подсети, имеющий несовместимое имя подсети. Это происходит, когда несколько контроллеров подсети пересекаются друг с другом, но не имеют одинакового имени подсети. Например, ячеистая подсеть с именем BPDJ_20 с четырьмя контроллерами подсети; один из них имеет имя A_26 , а не BPDJ_20, как указано для атрибута Subnetwork Name. | Вариант 1: Если имя подсети для контроллера подсети неверное, выполните переименование с помощью панели Изменить контроллер подсети .
Вариант 2: Если объекты, подключенные к каждому контроллеру, представляют собой разные подсети и должны быть изолированы друг от друга, вам потребуется определить, почему они связаны, и обновить данные, чтобы они были изолированы друг от друга. Опция 3: Если контроллер подсети не должен определять подсеть, отключите этот контроллер от остальных объектов подсети, устранив тем самым возможность проходимости. | Точка |
30 | Несовместимое имя родительской подсети в нескольких родительских контроллерах подсети в той же подсети, обнаруженное во время обновления подсети. При обновлении набора подсетей для иерархической специализированной сети найден объект контроллера подсети с несовместимым именем родительской подсети. Это происходит, когда множество подсетевых контроллеров определяют родительскую подсеть, и у одного из них обнаруживается отличное имя подсети. | Вариант 1: Если имя подсети для контроллера подсети неверное, выполните переименование с помощью панели Изменить контроллер подсети . Опция 2: Если контроллер подсети не должен определять подсеть, отключите этот контроллер от остальных объектов подсети, устранив тем самым возможность проходимости. | Точка |
33 | Группа/тип оборудования несовместимого контроллера. Группа или тип оборудования контроллера подсети была изменена. Группа или тип оборудования для объектов контроллера подсети не может быть изменена. Это необходимо для того, чтобы конфигурация терминала, назначенная определенной группе оборудования и типу оборудования для объектов устройства, осталась совместимой с конфигурацией, сохраненной для контроллера подсети. | Опция 1: Измените группу оборудования и тип оборудования на исходное значение для контроллера подсети. Опция 2: Чтобы безопасно внести изменения в поля группы оборудования и типов оборудования контроллера подсети, отключите контроллер подсети от объекта устройства, прежде чем вносить изменения в эти атрибуты. | Точка |
40 | Недопустимый пространственный объект соединения обнаружен в процессе обновления подсети. Недопустимый линейный объект существует на базе Допустимых соединений, заданных для данного уровня. Соединения, создаваемые с группами и типами оборудования, которые не определены в параметре Допустимых соединений для уровня, в процессе Обновление подсети получают метки. Просмотрите все ошибки для некорректных объектов и проверьте группы оборудования и типы устройств. Также просмотрите свойства сети для слоя инженерной сети. В разделе Уровни, в столбце Допустимые соединения, просмотрите заданные группы и типы оборудования. | Вариант 1: Измените группу активов и тип актива для объекта соединения, чтобы они соответствовали значению параметра Допустимые соединения для определения подсети уровня. Перейдите к свойствам сети, чтобы посмотреть раздел Уровни для конкретной специализированной сети. Вариант 2 : Измените определение подсети для уровня, чтобы он содержал дополнительные Допустимые соединения. Дополнительную информацию см. в разделе Как задать или изменить определение подсети. | Точка |
41 | Недопустимый объект соединения обнаружен в процессе обновления подсети. Недопустимый объект соединения существует на базе Допустимых объектов соединений, заданных для данного уровня. Соединения, создаваемые с группами и типами оборудования, которые не определены в параметре Допустимых объектов соединений для уровня, в процессе Обновление подсети получают метки. Просмотрите все ошибки для некорректных объектов и проверьте группы оборудования и типы устройств. Также просмотрите свойства сети для слоя инженерной сети. В разделе Уровни, в столбце Допустимые объекты соединений, просмотрите заданные группы и типы оборудования. | Вариант 1: Измените группу активов и тип активов недопустимого объекта, чтобы они соответствовали значению параметра Допустимые объекты соединения для определения подсети уровня. Перейдите к свойствам сети, чтобы посмотреть раздел Уровни для конкретной специализированной сети. Вариант 2 : Измените определение подсети для уровня, чтобы он содержал дополнительные Допустимые объекты соединений. Дополнительную информацию см. в разделе Как задать или изменить определение подсети. | Объект соединения |
42 | Недопустимый объект ребра обнаружен в процессе обновления подсети. Недопустимый объект соединения существует на базе Допустимых объектов ребер, заданных для данного уровня. Ребра, создаваемые с группами и типами оборудования, которые не определены в параметре Допустимых объектов ребер для уровня, в процессе Обновление подсети получают метки. Просмотрите все ошибки для некорректных объектов и проверьте группы оборудования и типы устройств. Также просмотрите свойства сети для слоя инженерной сети. В разделе Уровни, в столбце Допустимые объекты ребер, просмотрите заданные группы и типы оборудования. | Вариант 1: Измените группу активов и тип активов недопустимого объекта, чтобы они соответствовали значению параметра Допустимые объекты ребер для определения подсети уровня. Перейдите к свойствам сети, чтобы посмотреть раздел Уровни для конкретной специализированной сети. Опция 2 : Измените определение подсети для уровня, чтобы он содержал дополнительные Допустимые объекты ребер. Дополнительную информацию см. в разделе Как задать или изменить определение подсети. | Объект ребра |
47 | Неверное подключение к подсети, найдено несколько контроллеров с разных уровней. Было обнаружено несколько контроллеров подсети, связанных с разными уровнями. Это происходит, когда несколько контроллеров подсети доступны друг другу, но им не назначен один и тот же уровень. | Вариант 1: Если уровень, связанный с контроллером подсети, неверен, измените контроллер подсети, обновив роль и повторно создав контроллер с правильным уровнем. Вариант 2: Если подсети должны быть изолированы, вам нужно будет определить, почему они связаны, и обновить свои данные, чтобы они были изолированы друг от друга. | Точка, Объект соединения |
