Инструмент Теодолитный ход
поддерживает ввод числовых значений с помощью цифровой панели клавиатуры, которая позволяет вводить измерения одной рукой. В разделах ниже описаны различные примеры ввода теодолитного хода, клавиши быстрого доступа и замещения.
Перед вводом теодолитного хода убедитесь, что единицы измерения расстояний и углов в проекте заданы корректно. Вы также можете щелкнуть стрелку раскрывающегося списка полей Направление и Длина дуги в таблице теодолитного хода, чтобы настроить параметры ввода для кривых линий по умолчанию.
Более подробно о создании теодолитного хода
Теодолитный ход с кривой, поворачивающей влево (румб (с квадрантами), футы)
Это следующие данные:
- Прямая линия, N45°59'59'"E, 100,00 футов
- Касательная кривая влево, радиус 50 футов, длина дуги 60 футов
- Прямая линия выхода касательной, 50 футов
В сетке теодолитного хода параметры кривой по умолчанию заданы как Касательная для поля Направление и Длина дуги для поля параметра кривой.
Чтобы ввести теодолитный ход, начинающийся с кривой, поворачивающей налево, комбинации клавиш на цифровой клавиатуре выглядят следующим образом:
- 45.5959-1 ENTER 100 ENTER
- ENTER 0 ENTER -50 ENTER 60 ENTER
- ENTER 50 ENTER
Подсказка:
Знак * перед значением направления в поле Направление указывает, что направление является касательным к предыдущей линии.
С параметрами кривой по умолчанию задайте Хорду для поля Направления и Длину дуги для поля параметра кривой, тот же теодолитный ход тогда будет выглядеть следующим образом:
- 45.5959-1 ENTER 100 ENTER
- * ENTER 0 ENTER -50 ENTER 60 ENTER (* говорит о том, что направление должно быть по касательной относительно предыдущего направления или по касательной к выходу из кривой. В этом случае * говорит о том, что кривая должна быть касательной, даже если направление кривой по умолчанию задано как Хорда.)
- * ENTER 50 ENTER

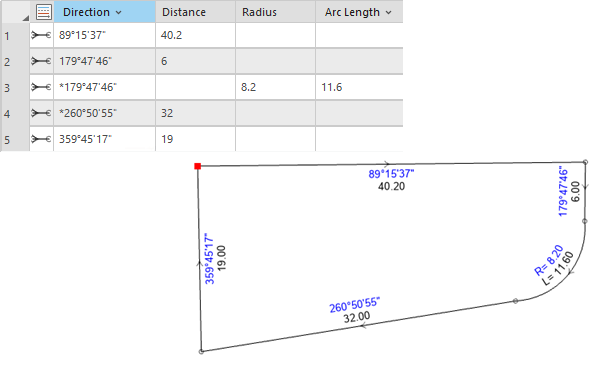

Теодолитный ход с кривой, поворачивающей вправо (северный азимут, метры)
Это следующие данные:
- 89°15'37'", 40.2 метров
- 179°47'46'", 6 метров
- Касательная кривая вправо, радиус 8.2 метров, длина дуги 11.6 метров
- Прямая линия выхода касательной 32 метра
- 359°45'14'", 19 метров, замкнутый ход
В сетке теодолитного хода параметры кривой по умолчанию заданы как Касательная для поля Направление и Длина дуги для поля параметра кривой.
Чтобы ввести теодолитный ход с использованием северного азимута для измерений направлений и метров для измерения расстояния, с кривой, поворачивающей влево, нужно нажать следующие клавиши на цифровой клавишной панели:
- 89.1537 ENTER 40.2 ENTER
- 179.4746 ENTER 6 ENTER
- ENTER 0 ENTER 8.2 ENTER 11.6 ENTER
- ENTER 32 ENTER
- 359.4514 ENTER 19* ENTER (Символ * в поле Направления показывает, что теодолитный ход должен замкнуться на начальную точку, независимо от заданного допуска замыкания).
С параметрами кривой по умолчанию задайте Хорду для поля Направления и Длину хорды для поля параметра кривой, тот же теодолитный ход тогда будет выглядеть следующим образом:
- 89.1537 ENTER 40.2 ENTER
- 179.4746 ENTER 6 ENTER
- * ENTER 0 ENTER 8.2 ENTER 11.6a ENTER (* — замещение направления по касательной, а a — замещение длины дуги)
- * ENTER 32 ENTER
- 359.4514 ENTER 19* ENTER

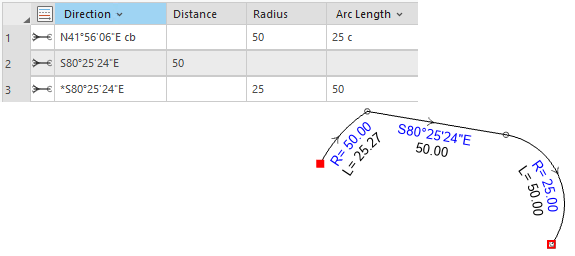

Теодолитный ход начинается с некасательной кривой (румб (с квадрантами), футы)
В следующем примере показано замещение параметров кривой в теодолитном ходе. Это следующие данные:
- Некасательная кривая с направлением хорды N41°56'06'"E, радиус 50 футов, длина хорды 25 футов
- Прямая линия, S80°25'24'"E, 50 футов
- Касательная кривая, радиус 25 футов, длина дуги 50 футов,
В сетке теодолитного хода параметры кривой по умолчанию заданы как Касательная для поля Направление и Длина дуги для поля параметра кривой.
Чтобы ввести ход, начинающийся с некасательной кривой, поворачивающей налево, комбинации клавиш на цифровой клавиатуре выглядят следующим образом:
- 41-56-06-1cb (или 41.5606-1cb) ENTER 0 ENTER 50 ENTER 25c ENTER(cb — замещение направления хорды, а c — замещение длины хорды).
- 80.2524-2 ENTER 50 ENTER
- ENTER 0 ENTER 25 ENTER 50 ENTER
С параметрами кривой по умолчанию задайте Хорду для поля направления и Длину дуги для поля параметра кривой, тот же теодолитный ход тогда будет выглядеть следующим образом:
- 41-56-06-1 (или 41.5606-1) ENTER 0 ENTER 50 ENTER 25c ENTER
- 80.2524-2 ENTER 50 ENTER
- * ENTER 0 ENTER 25 ENTER 50 ENTER (* говорит о том, что направление должно быть по касательной относительно предыдущего направления или по касательной к выходу из кривой.)
Дополнительную информацию о замещениях для параметров кривых см. в разделе Замещения для параметров кривых ниже.
Теодолитный ход с радиальной кривой (румб (с квадрантами), футы)
В следующем примере показан ввод радиальных кривых. Это следующие данные:
- Прямая линия, S80°25'24'"E, 50 футов
- Прямая линия, угол 20° по часовой стрелке от предыдущего направления, 45 футов
- Кривая с радиальным углом , S41°26'06'"E, поворачивающая направо, радиус 25, дельта (центральный угол) 45
- Касательная кривая, радиус 25, дельта 45
- Прямая линия , N25°35'05'"E, 45 футов
- Прямая линия, угол 80° по часовой стрелке от предыдущего направления, 45 футов
В сетке теодолитного хода параметры кривой по умолчанию заданы как Радиальная для поля Направление и Длина дуги для поля параметра кривой.
Чтобы ввести ход, комбинации клавиш на цифровой клавиатуре выглядят следующим образом:
- 80.2524-2 ENTER 50 ENTER
- +20 ENTER 45 ENTER
- 41.2606-2 ENTER 0 ENTER 25 ENTER 45d ENTER (замещение центрального угла)
- * ENTER 0 ENTER 25 ENTER 45d ENTER(* замещение направления по касательной)
- 25.3505-1 ENTER 45 ENTER
- -80 ENTER 45 ENTER
Теодолитный ход с кривой, у которой отсутствует радиус
Если вам нужно ввести кривую с отсутствующим радиусом, вы можете использовать инструмент Дуговой сегмент для вычисления недостающего радиуса:
- Щелкните инструмент Двухточечная линия
под сегментом хода, чтобы активировать этот инструмент и инструменты редактирования построения. - Щелкните правой кнопкой на карте и щелкните Дуга окружности
, чтобы открыть диалоговое окно Дуга окружности. - Щелкните по раскрывающимся спискам в левой колонке, чтобы выбрать параметры кривой, и введите соответствующие значения кривой в текстовые поля справа.
Например, чтобы ввести касательную кривую с дельтой и длиной дуги (радиус отсутствует), выберите Направление по касательной, Угол дельты и Длина дуги в качестве параметров кривой.
- После ввода последнего параметра кривой нажмите клавишу Enter, чтобы создать кривую и ввести значения кривой в таблицу теодолитного хода.
Радиус вычисляется на основе предоставленных параметров кривой и вводится в поле Радиус в таблице теодолитного хода.
Теодолитный ход с помощью комбинации клавиш калькулятора (румб (с квадрантами), футы)
В следующем примере показан теодолитный ход, использующий комбинации клавиш калькулятора для добавления двух значений. В полях Расстояние, Радиус и Длина дуги можно складывать, вычитать, умножать и делить значения. Это следующие данные:
- Прямая линия, N45°25'30'"E, 100,00 футов
- Касательная кривая вправо, радиус = 45 + половина ширины дороги, длина дуги 60 футов
- Прямая линия выхода касательной, 50 футов
В сетке теодолитного хода параметры кривой по умолчанию заданы как Касательная для поля Направление и Длина дуги для поля параметра кривой.
Чтобы ввести теодолитный ход с помощью клавиш быстрого доступа калькулятора, комбинации клавиш на цифровой клавиатуре выглядят следующим образом:
- 45-25-30-1 ENTER 100 ENTER
- ENTER 0 ENTER 45+30 ENTER 60 ENTER
- ENTER 50 ENTER
Теодолитный ход с внутренними углами (северный азимут, метры)
В таблице теодолитного хода внутренние углы вводятся, начиная с + или -. Знак + обозначает угол, отсчитываемый по часовой стрелке от предыдущей линии, а знак - обозначает угол, отсчитываемый против часовой стрелки от предыдущей линии. Перед вводом теодолитного хода с внутренними углами убедитесь, что параметр Backsight установлен в угловой режим. Чтобы установить режим угла, щелкните меню теодолитного хода
и выберите Параметры.
Теодолитный ход с внутренними углами должен начинаться с линии с известным азимутом или направлением. Эта первая линия затем становится линией опорного направления для первого введенного внутреннего угла.
В следующем примере показан теодолитный ход, введенный с внутренними углами вместо направлений:
- Начиная с самой левой линии, прямая линия идет под углом 90 градусов к югу на протяжении 9,75 метров.
- Прямая линия, идущая под углом 90 градусов к западу, на протяжении 32,22 метра от предыдущей линии.
- Прямая линия, проходящая под углом 103°06'25", на расстоянии 10,01 метра от предыдущей линии
- Прямая линия, проходящая под внутренним углом 76°53'35 " на протяжении 34,50 метров от предыдущей линии
Для ввода вышеуказанного теодолитного хода с внутренними углами нажмите следующие клавиши на числовой клавиатуре:
- 180 ENTER 9.75 ENTER
- -90 ENTER 32.22 ENTER
- -103-06-25 ENTER 10.02 ENTER
- -76-53-35 ENTER 34.5 ENTER
Ввод кривых с внутренними углами
Касательные кривые вводятся так же, как и при использовании направлений. Направление предыдущей линии используется в качестве направления касательной к кривой. При вводе линии или кривой, следующей за касательной кривой с использованием внутренних углов, направление касательной на выходе кривой используется в качестве линии опорного направления для следующего внутреннего угла.

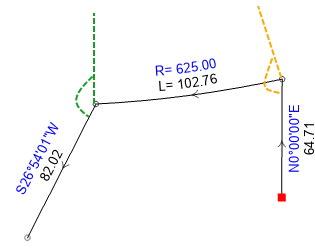

Кривые направления хорды вводятся с использованием внутреннего угла между предыдущей линией опорного направления и линией хорды кривой (оранжевый угол на рисунке ниже). При вводе линии или кривой, следующей за кривой направления хорды, с использованием внутренних углов, направление касательной выхода кривой используется в качестве линии опорного направления для следующего внутреннего угла (зеленый угол на рисунке ниже).
Кривые радиального направления вводятся с использованием внутреннего угла между предыдущей линией опорного направления и радиальным направлением кривой (оранжевый угол на рисунке ниже). При вводе линии или кривой, следующей за кривой радиального направления с использованием внутреннего угла, радиальное направление кривой используется в качестве линии опорного направления для следующего внутреннего угла (зеленый угол на рисунке ниже).
Подсказка:
Для просмотра радиального направления, введите внутренний угол +0. Следующая нарисованная линия будет радиальной линией направления кривой.
Настройка параметров ввода данных для кривых линий
При создании изогнутых линий в сетке теодолитного хода тип направления дуги можно задать как направление касательной, направление хорды или радиальное направление. Для новых проектов тип направления по умолчанию задан как направление касательной. Чтобы изменить параметр по умолчанию, щелкните стрелку ниспадающего меню Направление и выберите Хорда или Радиальная. Чтобы изменить параметры кривой по умолчанию, щелкните стрелку ниспадающего меню Длина дуги и выберите Длина хорды или Угол дельта.
Параметры кривой в сетке теодолитного хода можно временно изменить на замещения в любое время. Например, чтобы заменить тип направления по касательной на тип радиального направления rb после ввода направления кривой, например 41-56-06rb.
Для направления кривой введите отрицательное значение радиуса для поворачивающей влево кривой. При положительном значении кривая повернет направо.
Подробнее о замещениях для параметров кривых см. в разделе Замещения для параметров кривых ниже.
Касательная
Линию или кривую пересечения можно сделать касательной к предыдущей линии или кривой; для этого необходимо ввести звездочку (*) в поле Направление и нажать клавишу Enter. После нажатия клавиши Enter поле Направление обновится и покажет направление по касательной. Звездочка ставится перед значением направления, чтобы указать, что оно является касательным направлению предыдущей линии.
Если перед значением направления в поле Направление стоит звездочка, оно останется касательным к предыдущему направлению. Это означает, что если предыдущеее значение направления будет изменено, направление со звездочкой будет пересчитано и станет касательным к обновленному значению.
Дополнительная информация о цифровой клавиатуре
При работе с цифровой клавиатурой нужно учитывать следующее:
- Можно указать румб (с квадрантами), введя дефис (-) и номер квадранта. Например, S80°25'24'"E можно ввести как 80-25-24-2 или 80.2524-2.
- Следующий участок теодолитного хода будет автоматически продолжен в направлении дирекционного угла касательной предыдущего участка.
Это позволит просто задать касательную кривую и закончить кривую с прямой касательной линией.
- Чтобы ввести дугу окружности, введите ноль (0) в поле Расстояние и нажмите Enter.
- Если кривая поворачивает влево, следует ввести отрицательное значение радиуса. При положительном значении кривая повернет направо.
- Звездочка (*) в поле Направление говорит о том, что направление должно быть по касательной относительно предыдущего направления или по касательной к выходу из кривой.
- Звездочка (*) в полях Расстояние или Длина дуги говорит о том, что это последнее плечо теодолитного хода и он должен замкнуться, независимо от заданного допуска замыкания.
- Вставьте строку, щелкнув правой кнопкой мыши на существующей строке и выбрав Вставить перед или Вставить после.
- Удалите строку, щелкнув на ней правой кнопкой мыши и выбрав Удалить строку.
- Измените порядок строк, перетащив их. Теодолитный ход будет пересчитан в соответствии с новым порядком ходов.
- Измените направление курса, щелкнув его правой кнопкой мыши и выбрав Обратить направление.
- Чтобы перемещаться между ячейками в таблице теодолитного хода, используйте кнопки со стрелками или клавишу Esc.
Пересчёт полевых измерений в грид
Когда Пересчёт полевых измерений в грид
включен, линии, созданные на основе введенных размеров для теодолитного хода, масштабируются и поворачиваются с учетом коррекции пересчёта полевых измерений в грид. Введенные размеры не изменяются.
Более подробно см. в разделе Включение коррекции пересчета полевых измерений в грид.
Клавиши быстрого доступа для ввода данных
Инструмент Теодолитный ход использует следующие комбинации клавиш:
Клавиши для переключения в формат румбов с квадрантами
Когда направления вводятся в формате румбов с квадрантами, вы можете использовать числа для указания квадранта вместо ввода литеров квадрантов. Это позволяет работать только с цифровым блоком клавиатуры при вводе значений, что повышает производительность процесса ввода данных.
| Квадранты | Сочетание клавиш | Используется в ячейке таблицы | Пример |
|---|---|---|---|
Северо-восточный квадрант (NE) | -1 | Направление | 45-59-59-1 |
Юго-восточный квадрант (SE) | -2 | Направление | 45-59-59-2 |
Юго-западный квадрант (SW) | -3 | Направление | 45-59-59-3 |
Северо-западный квадрант (NW) | -4 | Направление | 45-59-59-4 |
Комбинации клавиш для замыкания
Замкните теодолитный ход, нажимая следующие клавиши:
| Сочетание клавиш | Используется в ячейке таблицы | Описание | Пример |
|---|---|---|---|
* | Расстояние, Радиус, Длина дуги и Длина хорды | Замкните теодолитный ход, используя начальную либо другую заданную точку, независимо от заданного допуска замыкания. Замыкание выполняется принудительно. | 45-20-30-1 ENTER 25* |
Клавиши быстрого доступа угла
Комбинации клавиш для вычисления направления можно использовать после ввода первого сегмента хода. В следующих комбинациях для вычисления направления используется направление предыдущего сегмента хода:
| Сочетание клавиш | Используется в ячейке таблицы | Описание | Пример |
|---|---|---|---|
+<угол> | Направление | Добавьте введенный угол (по часовой стрелке) к предыдущему направлению для получения следующего направления. | +20 |
-<угол> | Направление | Вычтите введенный угол (против часовой стрелки) из предыдущего значения, чтобы получить направление для следующего сегмента. | -20 |
+ | Направление | Добавьте 90° (по часовой стрелке) к предыдущему направлению для получения направления следующего сегмента. | Введите + вместо измерения. |
- | Направление | Вычтите 90° (против часовой стрелке) из предыдущему направлению для получения следующего направления. | Введите - вместо измерения. |
Клавиши быстрого доступа Калькулятора
Используйте операторы в полях Расстояние, Радиус, Длина дуги и Длина хорды для быстрого вычисления и извлечения расстояний.
| Оператор | Используется в ячейке таблицы | Описание | Пример |
|---|---|---|---|
+ | Расстояние, Радиус, Длина дуги и Длина хорды | Сложите два расстояния. | Добавьте ширину ROW к радиусу, чтобы получить внешний радиус. Введите 30+15 в поле Радиус. |
- | Расстояние, Радиус, Длина дуги и Длина хорды | Вычитание двух расстояний. | Выполните вычитание длины,описанное на плане, например, если там написано: "..except the northern 52.8 feet", введите 100-52.8 в поле Расстояние. |
* | Расстояние, Радиус, Длина дуги и Длина хорды | Умножение расстояния. | Введите красную линию застройки и умножьте значение на число участков с одинаковыми линиями, чтобы получить значение красной линии ROW. Введите 40*4 в поле Расстояние. |
/ | Расстояние, Радиус, Длина дуги и Длина хорды | Деление расстояния. | Разделите линию, чтобы получить пропорциональную ширину. Введите 122/3 в поле Расстояние, чтобы получить пропорциональную длину 40.67. |
Замещения для параметров кривых
Кривые в плане и кадастровом чертеже не всегда описываются единым набором параметров кривых, таких как радиус и длина дуги. Используйте следующие комбинации клавиш для замещения параметров кривой в полях направление, Радиус, Длина дуги, Длина хорды и Угол дельта:
| Замена | Сочетание клавиш | Используется в ячейке таблицы | Пример |
|---|---|---|---|
Направление касательной | tb или TB | Направление | 41-56-06-4tb (используя румб с квадрантом) |
Радиальное направление | rb или RB | Направление | 41-56-06rb (использование северного азимута и градусов-минут-секунд) |
Направление хорды | cb или CB | Направление | 41-56-06cb (использование северного азимута и градусов-минут-секунд) |
Длина хорды | c или C | Длина дуги и Угол дельта | 25.01c |
Дельта (центральный угол) | d или D | Длина дуги и Длина хорды | 90-59-59d |
Длина дуги | a или A | Длина хорды и Угол дельта | 25.01a |
Примечание:
Когда поле параметров кривой замещается для теодолитного хода, это поле параметров кривой останется замещенным для этого одного хода. Чтобы изменить замещение, вам нужно ввести новое замещение кривой.Например, если поле параметра кривой длины дуги замещено на d для центрального угла, оно останется замещенным как центральный угол для этого курса. Чтобы вернуться к длине дуги, необходимо использовать параметр замещения.
Замещения расстояний
Используйте следующие комбинации клавиш для замещения расстояний в полях Расстояние, Радиус, Длина дуги и Длина хорды
| Замена | Сочетание клавиш | Используется в ячейке таблицы | Пример |
|---|---|---|---|
Метры | m или M | Расстояние, Радиус, Длина дуги и Длина хорды | 25m |
Километры | km или KM | Расстояние, Радиус, Длина дуги и Длина хорды | 25km |
Футы | ft или FT | Расстояние, Радиус, Длина дуги и Длина хорды | 25ft |
Ярды | yd или YD | Расстояние, Радиус, Длина дуги и Длина хорды | 25yd |
Мили | mi или MI | Расстояние, Радиус, Длина дуги и Длина хорды | 25mi |
Подсказка:
Вы можете использовать аббревиатуры единиц измерения расстояния для замещения любого расстояния, которое является частью проекта ArcGIS Pro в теодолитном ходе.Более подробно о добавлении и настройке единиц измерения в проекте
