Трассировать события близости (GeoAnalytics)

Краткая информация

Отслеживает события рядом друг с другом в пространстве (местоположении) и времени. Точечные данные с поддержкой времени должны включать объекты, представляющие момент времени.

Прежние версии:

Расширение ArcGIS GeoAnalytics Server является устаревшим в ArcGIS Enterprise. Финальная версия GeoAnalytics Server включена в ArcGIS Enterprise 11.3. Этот инструмент геообработки доступен в версии ArcGIS Enterprise 11.3 и более ранних

Иллюстрация

Показан пример трассируемых событий (оранжевые круги) и треков (красные круги).

Использование

• Ниже приведены примеры вариантов, которые можно выполнить с помощью инструмента Трассировка событий близости:

  • Организация контролирует выданные рабочим мобильные устройства. Компания желает определить, кто из сотрудников находился рядом с человеком, о котором известно, что он был болен коронавирусом (COVID-19). Используя точечный слой, представляющий местоположения и время устройства, они узнают, какие из устройств находились в пределах шести метров и пяти минут от носителя инфекции и о других, возможно, заразных сотрудниках.
  • Одна НПО ведет мониторинг популяций лосося с помощью GPS и заинтересована в отслеживании передачи лососевых вшей между искусственно выращенными рыбами и дикими популяциями. С помощью GPS-меток отслеживается некоторая часть выращенных на фермах особей, чтобы определить, находятся ли они в непосредственной близости от помеченных диких популяций, и как эти дикие популяции могут еще больше распространять заболевание. Эти измерения также учитывают поле глубин, которое НПО использует для поиска рыбы на аналогичной глубине.

• С инструментом Трассировка событий близости используется следующая терминология:

  • Объект – объект, положение которого периодически регистрируется, например, животное, человек или транспортное средство. Объект может быть неподвижным или движущимся.
  • Объекты интереса – конкретные объекты, используемые для запуска трассировки, например, человек, зараженный COVID-19.
  • Событие близости – период времени, когда два объекта находятся вблизи друг от друга, например, два человека на расстоянии до 3 метров друг от друга и в пределах 1-минутного окна друг от друга.
  • Глубина – степень разделения между объектом интереса и объектом, находящимся дальше по направлению трассировки (вниз по течению). Например, событие близости между объектом интереса и кем-то другим имеет глубину 1.
  • Событие трассировки – первый контакт для указанного объекта ниже по течению от интересующих объектов.

• Следующие диаграммы показывают, как инструмент Трассировка событий близости обрабатывает данные. На этих диаграммах время отложено по оси x.

  В каждой диаграмме есть четыре объекта: A, B, C и D. Выделенный текст описывает события трассъектамиировки, которые происходят между двумя об (объектами "от" и "до"), а также глубину события близости. В этом примере объект С – это объект интереса, который трассируется ниже по течению.

  На диаграмме 1 объект С выбран в качестве объекта интереса. Глубина равна 0.

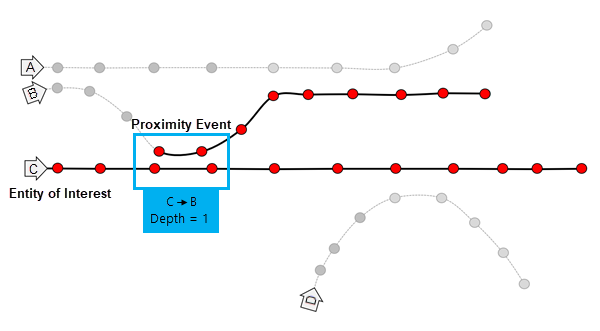

  На схеме 2 событие близости происходит между объектами C и B. Глубина трассировки равна 1. Если несколько объектов являются последующими событиями близости, то это устойчивое событие близости.



  На схеме 3 событие близости происходит между объектами B и A. Глубина трассировки равна 2.

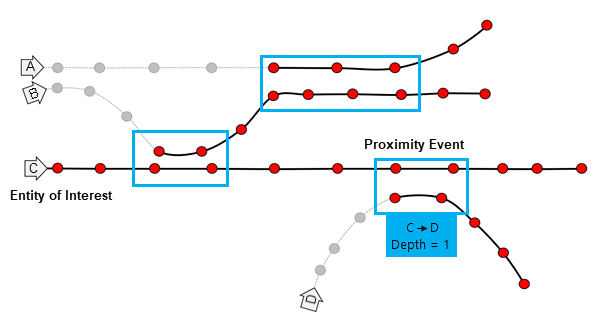

  На схеме 4 событие близости происходит между объектами C и D. Глубина трассировки равна 1.

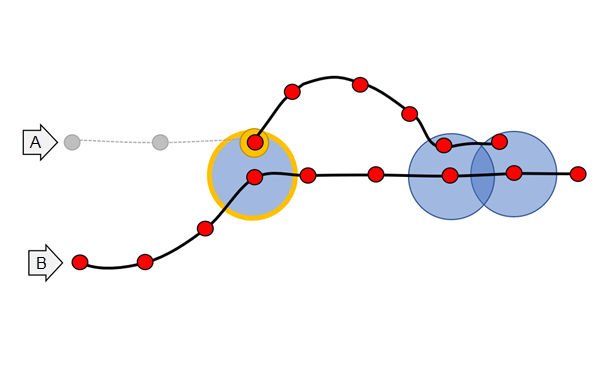

  На изображении ниже объект В является объектом интереса и находится в непосредственной близости с объектом A три раза, обозначено синими кругами. Подразумевая, что время находится на оси x, первое событие близости равно 1, затем следует разрыв без контакта, а после этого - события близости 2 и 3. Инструмент вернет событие 1 в качестве события трассировки. События близости 2 и 3 не возвращаются в слое параметров Выходные близкие события. Все объекты после события близости 1 возвращаются в параметре Выходные треки.



• Чтобы объекты считались находящимися в непосредственной близости, они должны подходить как по критериям параметра Радиус поиска в пространстве, так и по критериям параметра Радиус поиска по времени.

  Рисунок A: эти два объекта находятся в пределах радиуса поиска в пространстве друг от друга.

  Рисунок B: эти два объекта находятся в пределах расстояния временного поиска друг от друга.

• Указание большего радиуса поиска по времени и большего радиуса поиска в пространстве приведет к большему количеству событий и займет больше времени для обработки результатов. Меньшие значения радиуса дадут меньшее количество событий и меньшее время обработки.

• Значения, используемые для параметров Радиус поиска в пространстве и Радиус поиска по времени, определяются в зависимости от конкретной области применения этих параметров. Задавая значения этих расстояний, учитывайте такие факторы, как точность устройства.

• Параметр Задать объекты интереса с помощью поддерживает следующие опции:

  • Идентификаторы объектов интереса – эта опция включает параметр Идентификаторы объектов интереса, которому требуются значения Идентификатор объекта и, дополнительно, значения времени Начиная с, когда начнется трассировка.
  • Выбранные объекты в заданном слое объекта интереса – эта опция включает параметр Слой объектов интереса, который позволяет выбрать слой, включающий идентификаторы объектов и дополнительно время начала трассировки. Для этого слоя имя поля идентификатора объекта должно совпадать с именем поля идентификатора объекта из входного слоя. В этом слое будет использоваться время, если оно поддерживается для этого слоя.

• Объект интереса находится там, где начнется трассировка близости. Если вы укажете время начала, то трассировка для данного объекта начнется именно в это время. Если вы не укажете время, то трассировка для данного объекта начнется 1 января 1970 года.

• Для отдельного события близости можно задать дополнительные условия. Например, вы можете отслеживать отдельных людей как только в определенном здании в кампусе, так и только на определенном этаже здания. Задать уточняющие атрибуты можно с помощью параметра Критерии соответствия атрибутов. Например, чтобы ограничить объекты одним этажом, укажите поле Floor.

• Слой Выходные события близости будет содержать первое событие близости для объектов трассировки, а также следующие поля:

  • from_id— ID сущности-объекта вверх по течению.
  • to_id— ID сущности-объекта вниз по течению.
  • depthСтепень разделения между объектом интереса и полем to_id.
  • duration_minutes— Длительность события трассировки в минутах. Это поле вычисляется как разница между временем начала и окончания. Например, 1,5 минуты – это 90 секунд. Значение 0 означает, что существует одно событие близости (одно и то же время начала и окончания).
  • instant_datetime— Дата и время события близости. Это поле вычисляется как первое зарегистрированное время, которое отвечает критериям события близости.

  Выходной слой событий близости можно визуализировать с помощью бегунка времени или в диаграмме связей, чтобы просмотреть результаты трассировки.

• Вы можете использовать дополнительный параметр Выходные треки, чтобы создать слой, содержащий первое событие трассировки и все последующие объекты для данной трассировки. Эти результаты полезны для визуализации перемещений объектов, и могут быть использованы в инструменте Заново создать треки. Параметр Выходные треки будет включать следующие поля:

  • entity_id— ID сущности-объекта.
  • depthСтепень разделения между объектом интереса и треком трассировки. На протяжении отдельного трека глубина будет одинаковой.
  • date— Дата каждого объекта. Это будет та же дата, что и запись из входных объектов.

• Входные точки, которые не имеют значений времени, геометрии или поля идентификатора объекта, в результаты не включаются.

• При использовании трассировки близости для обнаружения инфицирования (заболевания) следует учитывать следующее:

  • Наличие события трассировки не гарантирует, что оно (заболевание) было передано; это только потенциальная возможность.
  • Отсутствие события трассировки не означает, что нечто не было передано. В таких случаях, как болезнь, возможна передача через другие носители.
  • По возможности используйте параметр Критерии соответствия атрибутов для уточнения событий близости, когда требуется. Например, атрибуты можно использовать для уточнения комнаты, этажа или высоты.

• Если вы хотите вычислить все событий близости и не собираетесь выполнять трассировку вниз по течению от интересующего объекта, используйте инструмент Присоединить объекты.

• Вы можете повысить производительность инструмента Трассировать события близости, выполнив одно или несколько из следующих действий:

  • Используйте более низкие значения параметров Радиус поиска в пространстве и Радиус поиска по времени.
  • Уточните объекты интереса, используя параметр Критерии соответствия атрибутов.
  • Задайте значение параметра Максимальная глубина трассировки, чтобы ограничить число трассировок вниз по течению для данного объекта и данного объекта интереса.
  • Установите параметр среды Экстент так, чтобы вы анализировали только интересующие вас данные.
  • Используйте локальные данные там, где запускается анализ.

• При запуске инструментов GeoAnalytics Server анализ выполняется на GeoAnalytics Server. Для оптимальной производительности сделайте данные доступными для GeoAnalytics Server через векторные слои, размещенные на вашем портале ArcGIS Enterprise или через файловое хранилище больших данных. Данные, которые не являются локальными для GeoAnalytics Server, будут перемещены на GeoAnalytics Server до начала анализа. Это означает, что для запуска инструмента потребуется больше времени, а в некоторых случаях перемещение данных с ArcGIS Pro на GeoAnalytics Server может завершиться ошибкой. Порог сбоя зависит от скорости сети, а также от размера и сложности данных. Рекомендуется всегда публиковать данные или создавать файловое хранилище больших данных.

  Более подробно о публикации локаторов на портале

  Более подробно о создании файловых хранилищ больших данных в Server Manager

Параметры

Диалог

Подпись	Описание	Тип данных
Входные точки	Класс точечных пространственных объектов с поддержкой времени, который будет использоваться для трассировки событий близости.	Feature Set
Поле ID элемента	Текстовое поле, отображающее уникальные идентификаторы для каждого объекта.	Field
Выходное имя	Имя выходного сервиса пространственных объектов.	String
Метод расстояний	Указывает тип расстояния, который будет использоваться в параметре Радиус поиска в пространстве. Планарный—Между объектами будет использоваться плоскостное расстояние. Это значение по умолчанию Геодезический—Будет использовано геодезическое расстояние между объектами. Этот тип линии учитывает кривизну сфероида и корректно обрабатывает данные вблизи линии перемены дат и полюсов.	String
Радиус поиска в пространстве (Дополнительный)	Максимальное расстояние между двумя точками, которое следует учитывать в непосредственной близости. Объекты в пределах критериев Радиус поиска в пространстве и Радиус поиска по времени считаются находящимися в непосредственной близости друг от друга.	Linear Unit
Радиус поиска по времени (Дополнительный)	Максимальная продолжительность между двумя точками, которую следует учитывать в непосредственной близости. Объекты в пределах критериев Радиус поиска по времени и отвечающие критериям Радиус поиска в пространстве считаются находящимися в непосредственной близости друг от друга.	Time Unit
Задать элементы интереса с помощью	Задает объекты интереса. ID элементов интереса—В качестве объектов интереса будут использоваться имена объектов и значения времени. Это значение по умолчанию Выбранные пространственные объекты в заданном слое объектов интереса—В качестве объектов интереса будут использоваться выделенный объект в заданном слое объектов интереса.	String
ID элементов интереса	Имена объектов и время начала для объектов интереса. Этот параметр поддерживается только в том случае, если для параметра Задать объекты интереса с помощью указаны ID объектов интереса. Идентификатор объекта – уникальное имя объекта. Имена чувствительны к регистру и должны быть текстовыми. Начиная с – Необязательное время начала трассировки объекта интереса. Если время не задано, то будет использоваться дата 1 января 1970 года.	Value Table
Слой элементов интереса	Слой или таблица, которая содержит объекты интереса. Этот параметр поддерживается только в том случае, если для параметра Задать объекты интереса с помощью указаны Выбранные пространственные объекты в заданном слое объектов интереса.	Record Set
Исходящие треки (Дополнительный)	Определяет, будет ли создан выходной слой, содержащий первое событие трассировки и все последующие объекты для этой заданной сущности. Отмечено - выходной слой, содержащий первое событие трассировки и все последующие объекты для этой заданной сущности, будет создан. Не отмечено - выходной слой, содержащий первое событие трассировки и все последующие объекты для этой заданной сущности, не будет создан. Это значение по умолчанию	Boolean
Максимальная глубина трассировки	Максимальная степень разделения между объектом интереса и объектом, находящимся дальше по направлению трассировки (вниз по течению).	Long
Критерии соответствия атрибутов (Дополнительный)	Поля, которые используются для уточнения события близости.	Field
Хранилище данных (Дополнительный)	Указывает ArcGIS Data Store, где будут сохранены выходные данные. Все результаты, находящиеся в хранилище пространственно-временных больших данных, будут храниться в системе WGS84. Результаты в реляционном хранилище данных сохраняют свои систему координат. Хранилище пространственно-временных больших данных—Результаты будут храниться в хранилище больших пространственно-временных данных. Это значение по умолчанию Реляционное хранилище данных—Результаты будут храниться в хранилище реляционных данных.	String

Производные выходные данные

Подпись	Описание	Тип данных
Выходные события близости	Слой, содержащий события близости после трассировки.	Feature Set
Исходящие треки	Дополнительный слой, содержащий первое событие трассировки, в треках и всех последующих объектах.	Feature Set

Python

arcpy.geoanalytics.TraceProximityEvents(in_points, entity_id_field, output_name, distance_method, {spatial_search_distance}, {temporal_search_distance}, entities_of_interest_input_type, entities_interest_ids, entities_interest_layer, {include_tracks_layer}, max_trace_depth, {attribute_match_criteria}, {data_store})

Имя	Описание	Тип данных
in_points	Класс точечных пространственных объектов с поддержкой времени, который будет использоваться для трассировки событий близости.	Feature Set
entity_id_field	Текстовое поле, отображающее уникальные идентификаторы для каждого объекта.	Field
output_name	Имя выходного сервиса пространственных объектов.	String
distance_method	Указывает тип расстояния, который будет использоваться в параметре Радиус поиска в пространстве. PLANAR—Между объектами будет использоваться плоскостное расстояние. Это значение по умолчанию GEODESIC—Будет использовано геодезическое расстояние между объектами. Этот тип линии учитывает кривизну сфероида и корректно обрабатывает данные вблизи линии перемены дат и полюсов.	String
spatial_search_distance (Дополнительный)	Максимальное расстояние между двумя точками, которое следует учитывать в непосредственной близости. Объекты в пределах критериев Радиус поиска в пространстве и Радиус поиска по времени считаются находящимися в непосредственной близости друг от друга.	Linear Unit
temporal_search_distance (Дополнительный)	Максимальная продолжительность между двумя точками, которую следует учитывать в непосредственной близости. Объекты в пределах критериев Радиус поиска по времени и отвечающие критериям Радиус поиска в пространстве считаются находящимися в непосредственной близости друг от друга.	Time Unit
entities_of_interest_input_type	Задает объекты интереса. ID_START_TIME—В качестве объектов интереса будут использоваться имена объектов и значения времени. Это значение по умолчанию SELECTED_FEATURE—В качестве объектов интереса будут использоваться выделенный объект в заданном слое объектов интереса.	String
entities_interest_ids [entities_interest_ids,...]	Имена объектов и время начала для объектов интереса. Этот параметр поддерживается только тогда, когда для параметра entities_of_interest_input_type указано ID_START_TIME. Идентификатор объекта – уникальное имя объекта. Имена чувствительны к регистру. Начиная с – необязательное время начала трассировки объекта интереса. Если время не задано, то будет использоваться дата 1 января 1970 года.	Value Table
entities_interest_layer	Слой или таблица, которая содержит объекты интереса. Этот параметр поддерживается только тогда, когда для параметра entities_of_interest_input_type указано SELECTED_FEATURE.	Record Set
include_tracks_layer (Дополнительный)	Определяет, будет ли создан выходной слой, содержащий первое событие трассировки и все последующие объекты для этой заданной сущности. TRACKS—Выходной слой, содержащий первое событие трассировки и все последующие объекты для этой заданной сущности, будет создан. NO_TRACKS—Выходной слой, содержащий первое событие трассировки и все последующие объекты для этой заданной сущности, не будет создан.	Boolean
max_trace_depth	Максимальная степень разделения между объектом интереса и объектом, находящимся дальше по направлению трассировки (вниз по течению).	Long
attribute_match_criteria [attribute_match_criteria,...] (Дополнительный)	Поля, которые используются для уточнения события близости.	Field
data_store (Дополнительный)	Указывает ArcGIS Data Store, где будут сохранены выходные данные. Все результаты, находящиеся в хранилище пространственно-временных больших данных, будут храниться в системе WGS84. Результаты в реляционном хранилище данных сохраняют свои систему координат. SPATIOTEMPORAL_DATA_STORE—Результаты будут храниться в хранилище больших пространственно-временных данных. Это значение по умолчанию RELATIONAL_DATA_STORE—Результаты будут храниться в хранилище реляционных данных.	String

Производные выходные данные

Имя	Описание	Тип данных
output	Слой, содержащий события близости после трассировки.	Feature Set
tracks_layer	Дополнительный слой, содержащий первое событие трассировки, в треках и всех последующих объектах.	Feature Set

Пример кода

TraceProximityEvents (автономный скрипт)

В следующем автономном скрипте показано использование функции TraceProximityEvents.

# Name: TraceProximityEvents.py
# Description: Trace proximity events for user1 and user4 with 30 feet
#              spatial search distance and 10 minute temporal search distance.

# Import system modules
import arcpy

inFeatures = "https://analysis.mydomain.com/server/rest/services/sample_tracks/FeatureServer/0"
entityIDField = "user_id"
outFS = "ProximityEvents"
spatialDistance = "30 Feet"
temporalDistance = "10 Minutes"
entitiesOfInterest = "user1 '3/30/2020 9:00:00 AM';user4 '3/30/2020 9:00:00 AM'"
outTracks = "out_tracks"
max_trace_depth = 3
dataStore = "SPATIOTEMPORAL_DATA_STORE"

# Run Trace Proximity Events
arcpy.geoanalytics.TraceProximityEvents(inFeatures, entityIDField, outFS,
                                        "PLANAR", spatialDistance,
                                        temporalDistance, "ID_START_TIME",
                                        entitiesOfInterest, None, "TRACKS",
                                        None, None, max_trace_depth, dataStore)

Параметры среды

Выходная система координат, Экстент, Текущая рабочая область

Особые случаи

Выходная система координат

Система координат, используемая при анализе. Если данный параметр не указан, анализ будет выполнен во входной системе координат. Для GeoAnalytics Tools готовые результаты будут храниться в пространственно-временном хранилище данных в WGS84.

Информация о лицензиях

• Basic: Обязательно ArcGIS GeoAnalytics Server
• Standard: Обязательно ArcGIS GeoAnalytics Server
• Advanced: Обязательно ArcGIS GeoAnalytics Server
