Цветовые схемы (или цветовые коды) используются для различения волоконно-оптических жил, оболочек кабелей и коннекторов в волоконно-оптических системах на основе цвета нити, трубки или оболочки, которой они покрыты, в телекоммуникационной доменной сети.
Цветовая схема состоит из нескольких групп, которые характеризуются иерархическим уровнем объектов группы в специализированной сети телекоммуникаций. Телекоммуникационная организация может иметь различные цветовые схемы, представляющие различные типы используемых кабелей. Каждому волокну в кабеле назначается уникальный логический порядковый номер или идентификатор единицы, который указывается атрибутами First unit и Num units в записях сгруппированных объектах ребер. Цветовые схемы предлагают более интуитивный способ взаимодействия с идентификаторами единиц в сгруппированных объектах ребер.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Инструмент Добавить цветовую схему позволяет создать цветовую схему, включающую основные группы и уровни, необходимые для описания расцветки определенного типа кабеля. Цветовую схему можно удалить из инженерной сети с помощью инструмента Удалить цветовую схему.
Более подробно о работе с идентификаторами единиц
Требования
Чтобы добавить цветовую схему, необходимо выполнить следующие требования:
- Параметр Входная инженерная сеть должен ссылаться на инженерную сеть версии 8 или более позднюю.
- Параметр Специализированная сеть, должен ссылаться на специализированную сеть телекоммуникаций.
- Топология сети должна быть отключена.
- Уровень в группе должен начинаться с 1 и последовательно увеличиваться.
- При работе с многопользовательской базой геоданных следует проверить следующее:
- Входная инженерная сеть должна быть из подключения к базе данных, установленного от имени владельца базы данных инженерной сети.
- Учетная запись подключенного портала ArcGIS Enterprise должна быть записью владельца инженерной сети на портале.
Лицензия:
У активной учетной записи портала должна быть лицензия ArcGIS Advanced Editing для создания, публикации инженерной сети и работы с ней в многопользовательской базе геоданных.Пример

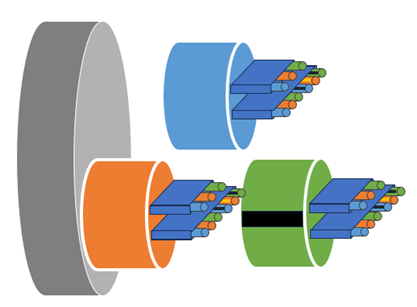

Для волоконно-оптического кабеля 3x2x6 установлена новая цветовая схема, показанная на рисунке ниже. Имя цветовой схемы обозначено как 3x2x6 и включает в себя три буферные трубки, в каждой из которых размещены две ленты, при этом каждая лента обеспечивает определенную емкость волокна. Для представления этой конфигурации используется цветовая схема с тремя группами, использующая Разделитель групп %.
Каждая группа в цветовой схеме характеризуется несколькими атрибутами, которые ее описывают. Параметр Надписи обозначает фиксированную цветовую схему, связанную с объектом, Емкость предоставляет сведения о количестве объектов, которые может вместить каждый элемент в группе, а Разделитель обозначает специальные символы, используемые для разделения надписей цветов. Первая группа, обозначенная как Уровень 1 с названием буферной трубки, включает в себя надписи для каждого цвета буферной трубки: BL, OR, и GR_BK. Каждая рассчитана на 2 ленты и использует разделитель # для разделения каждой надписи. Вторая группа, определяемая как Уровень 2, обозначает свойства ленты. Ленты надписаны как 1 и 2, что означает емкость 3 и 6 волокон соответственно. В этой группе также используется разделитель # между каждой надписью. Наконец, самая нижняя группа в цветовой схеме, определяемая как Уровень 3, описывает цвета волокна. Цвета волокон подписаны как BL, OR, GR, BL_BK, OR_YL и GR_BK, а каждая надпись отделена разделителем #. Поскольку надписи цветов фиксированы, очевидно, что первые три надписи для волокна (BL, OR, GR) соответствуют ленте с надписью 1, тогда как все шесть надписей соответствуют ленте с надписью 2. На этом уровне волокна не имеют никакой емкости, поэтому этот параметр остается пустым.
Примечание:
Разделители групп и надписей могут состоять из 1 или 2 символов. Знак числа можно использовать в качестве разделителя, если он предваряется символом $. Например, $# будет оценен как # при запуске инструмента и его длина оценена в 1 знак.
После добавления в инженерную сеть эта цветовая схема может применяться через атрибутивное поле Color Scheme в линейных объектах и объектах ребер в вашей сети.
Чтобы добавить цветовую схему в инженерную сеть, выполните следующие действия:
- На вкладке Анализ в группе Геообработка щелкните Инструменты
, чтобы открыть панель Геообработка. - На панели Геообработка найдите и выберите Добавить имя цветовой схемы.
- В качестве значения параметра Входная инженерная сеть укажите вашу инженерную сеть.
- Для параметра Специализированная сеть, укажите специализированная сеть телекоммуникаций.
- Для параметра Имя цветовой схемы укажите имя, которое будет присвоено цветовой схеме.
- Для параметра Разделитель групп укажите специальный символ или символы, которые будут использоваться для разделения надписей между группами в цветовой схеме.
- Для параметров в разделе Группы инструмента укажите значения параметров Имя, Надписи, Емкость и Разделитель, которые будут использоваться для каждой группы в цветовой схеме. Для Емкость укажите емкость для каждого объекта, обозначенного надписью.
Для параметра Уровень можно ввести значение 1; этот параметр будет автоматически увеличиваться, начиная с 1, при создании группы, если оставить его пустым. Для Надписи укажите надписи, которые будут использоваться для описания объектов в группе, используя список, разделенный запятыми. Для Емкость укажите емкость для каждого объекта, обозначенного надписью. Для Разделитель укажите специальный символ или символы, которые будут использоваться для разделения надписей в цветовой схеме.
Примечание:
Количество надписей и емкостей в группе должно быть одинаковым. Кроме того, количество надписей в группе должно соответствовать максимальной емкости, указанной для родительской группы в иерархии.
- Повторите шаг 7 для каждой группы в цветовой схеме.
Примечание:
На самом нижнем уровне группы Емкость должна быть пустой. - Щелкните Запустить.
Цветовая схема добавляется к инженерной сети и домену кодированных значений Network_<ID>_ColorScheme.
