В разделе приведены термины, относящиеся к инженерным сетям, и дано их описание.
Аналитика
Аналитика — это процесс использования топологии инженерной сети для ответа на вопросы или решения проблем. Примеры включают ответы на топологические вопросы с помощью трассировки инженерных сетей, анализ отношений между объектами с использованием ассоциативных связей или создание схематических представлений логической сети с использованием схем сети).
Сборка (узел)
Узлы — это точечные объекты, которые действуют как контейнеры для других сетевых объектов, таких как устройства и соединения. Это позволяет представить совокупность сетевых объектов и их подключение в виде единого символа на карте. Вы можете просмотреть содержимое узла сборки на карте в режиме редактирования содержания или на схеме сети. Примерами объектов сборки (узла) являются распределительные устройства, трансформаторные блоки и насосные установки.
Подробнее см. в разделе Классы специализированной сети.
Группа оборудования
Атрибут группы оборудования представляет собой основную классификацию классов инженерной сети. Поле ASSETGROUP является частью схемы для всех классов в структурной сети и специализированной сети, за исключением класса объектов SubnetLine в традиционной специализированной сети. Поле ASSETGROUP также должно быть полем подтипа для каждого класса инженерной сети, что означает, что каждый подтип в классе инженерной сети также является группой оборудования. Дальнейшая классификация оборудования осуществляется назначением атрибутивных доменов на уровне подтипа в поле ASSETTYPE.
Более подробно см. Классификация объекта инженерной сети.
Пакет оборудования
Пакет оборудования — это специально отформатированная файловая база геоданных, которая моделирует схему, свойства, связанные слои, связанные таблицы и данные инженерной сети, разработанной командой ArcGIS Solutions. Он используется в качестве промежуточного формата для размещения данных во время конвертации. Он используется совместно с Инструментами пакетов оборудования инженерных сетей, также разработанным компанией ArcGIS Solutions, как для однопользовательских, так и для многопользовательских развертываний.
Более подробно см. Введение в пакеты оборудования.
Тип оборудования
Атрибут типа оборудования соответствует вторичной классификации классов инженерной сети. Это позволяет разработать дальнейшую классификацию группы оборудования. Поле ASSETTYPE является частью схемы для всех классов в структурной сети и специализированной сети, за исключением класса объектов SubnetLine. Для расширенной классификации оборудования атрибутивные домены назначаются полю ASSETTYPE на уровне подтипа (группа оборудования) для каждого сетевого класса объектов. Это дает возможность получить расширенную классификацию объектов сети, используя группы оборудования в качестве основной, а типы оборудования — в качестве вспомогательной классификации.
Более подробно см. Классификация объекта инженерной сети.
Связи
Связи моделируют особый тип отношений между двумя объектами инженерной сети. Эти отношения представляют собой связность, содержание или прикрепление к структуре. Типы связей, которые можно создавать между пространственными и непространственными объектами, регулируются ограничениями объектов инженерных сетей. Правила связности инженерных сетей также позволяют определить, какие типы связей между различными типами оборудования в модели считаются допустимыми.
Правила атрибутов
Правила атрибутов — это настраиваемые пользователем правила, которые могут использоваться для автоматического заполнения атрибутов, ограничения некорректного редактирования в ходе выполнения операций редактирования и проверки качества существующих объектов.
Более подробно о правилах атрибутов.
Замена атрибутов
Подстановка атрибута позволяет значению сетевого атрибута с присвоенной сетевой категорией замены атрибута изменять (или заменять) значения, распространяемые путем распространения атрибута, используя операцию замены вместо операции, определенной для распространителя. Полученное значение замены затем используется для расчета значения для следующего связанного объекта.
Узнайте больше о замене атрибутов.
Правило атрибутов вычисления
Правила вычислений используются для автоматического заполнения атрибутов для сетевого объекта. Они могут быть сконфигурированы для немедленного запуска в качестве правил немедленного вычисления или их оценка может быть отложена в качестве правил пакетных вычислений. Правила можно настроить для срабатывания во время событий создания, обновления и удаления.
Узнайте больше о правилах вычисления атрибутов.
Контур
Контур состоит из набора компонентов, которые представляют собой путь сигнала между заданными элементами в специализированной сети телекоммуникаций. Контур бывает физическим или виртуальным и может состоять из разъединенных коллекций соединенных элементов, которые называются секциями. Контур может состоять из одной или нескольких секций, которые частично упорядочены (расположены параллельно или последовательно). Контуры также могут быть разделены на подконтуры для совместного использования емкости или ширины полосы.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Цветовые схемы
Цветовые схемы (или цветовые коды) используются для различения волоконно-оптических жил, кабелей и коннекторов в волоконно-оптических системах. Цветовая схема состоит из нескольких групп, которые описывают каждый уровень иерархии цветовой схемы. Телекоммуникационная организация может иметь несколько цветовых схем, определенных для описания различных типов используемых кабелей.
Подробнее о добавлении цветовой схемы к специализированной сети телекоммуникаций
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Сложное ребро
Сложное ребро позволяет ресурсам протекать внутрь или наружу вдоль ребра без необходимости разбивать ребро. Такое поведение поддерживается настройкой ребер для обеспечения связности в середине ребра.
Барьеры условий
Барьер условия — это выражение, которое используется для динамической установки барьеров во время анализа. Это выражение, основанное на атрибутах сети или категориях; например, остановка на всех закрытых устройствах в водопроводной сети. Если сетевой объект удовлетворяет условию выражения, трассировка, обновление или экспорт подсети не будут выполняться для следующего объекта.
Узнайте больше о барьерах условий.
Конфликты
Конфликты возникают при управлении версиями ветвей, когда один и тот же сетевой объект или топологически связанные сетевые объекты редактируются в двух версиях. Если изменения из одной из версий опубликованы по умолчанию, а вторая версия согласована, конфликты появятся для любых сетевых объектов, которые были изменены в обеих версиях. Поскольку неясно, какое представление класса объектов или непространственного объекта является допустимым, пользователь или процесс должны разрешить конфликты в пользу редактируемой версии или в пользу целевой версии (по умолчанию).
Узнайте больше о том, как управлять конфликтами версий ветвей.
Связность
Связность описывает состояние, в котором два сетевых объекта считаются соединенными на основе геометрического совпадения или соединены с помощью связи связности. Когда вы соединяете сетевые объекты через общую конечную точку, вершину или точку (общие значения x, y и z), они имеют неявную связность. Когда вы соединяете объекты через связь связности, и они не совпадают пространственно, у них есть явная связность.
Пример — насос, размещенный на конце водопроводной трубы, имеет неявную связность (подключение) с водопроводной трубой из-за общего местоположения.
Связи связности
Связи связности позволяют моделировать связность между двумя сетевыми объектами, которые не являются совпадающими. Они также могут использоваться для создания связности между пространственными объектами и непространственными объектами соединения и ребра.
- Связи связности соединение-соединение используются для установления явной связи между двумя точечными объектами или объектами соединения.
- Связи связности соединение-ребро используются для соединения точечных и линейных объектов посредством геометрического совпадения (объекты находятся в одном и том же местоположении x, y, z) или соединения объектов ребер с точечными объектами или объектами соединения.
- Связи связности ребро-соединение-ребро используются для соединения линии с любой стороной точечного объекта или они используются для того, чтобы позволить соединение объекта ребра с другой линией или объекта ребра через точечный объект или объект соединения.
Вывод связности
Вывод связности определяет процесс, используемый в сценариях, в которых физическая связность между указанными начальным и конечным местоположениями отсутствует и должна быть выведена путем обхода иерархии содержания объекта для идентификации пути в трассировке пути.
Категории сети Контейнер единиц и Идентифицируемые единицы можно назначить, соответственно, типам оборудования контейнера и ресурсов, чтобы поддерживать вывод связности через иерархию содержания объекта, когда физическая связность не представлена.
Если путь не может быть найден с использованием явной связности объектов, можно включить вывод связности с помощью параметра Вывести связность в инструментах Трассировка и Добавить конфигурацию трассировки. Если при трассировке пути встречаются идентифицируемые единицей объекты соединений с одним соединенным ребром и включена опция Вывести связность, иерархия содержания объекта просматривается для поиска контейнера, которому назначена категория контейнера единицы. Затем выполняется проход вниз для поиска других объектов-соединений, которые становятся кандидатами для прохода с целью поиска пути к месту остановки.
В приведенном ниже примере показано, как вывод связности используется для обнаружения пути между Портом 3 на Оптическом линейном терминале (OLT) и Портом 3 на Оптическом сетевом терминале (ONT). Поскольку между портами на Оптической распределительной панели (FDP) не моделируется явная связность, портам присваивается категория Идентифицируемые единицы, а панели FDP присваивается категория Контейнер единиц. Когда трассировка пути выполняется с отмеченной опцией Вывести связность, все порты в FDP с валентностью 1 оцениваются, чтобы определить, можно ли найти путь до указанного места остановки.
Примечание:
Объекты-соединения Идентифицируемые единицы без подключенных ребер оцениваются, когда они установлены как место остановки в трассировке пути.
Правила связности
Набор сетевых правил, определенных в каждой инженерной сети, определяющих типы сетевых объектов, которые могут подключаться или ассоциироваться с сетью. Эти правила определяются на основе бизнес-практики и используются в сочетании с ограничениями объектов для управления корректностью оборудования в сети. Правила связности применяются через замыкание и использование инструмента Проверить топологию.
Container
Контейнер — это сетевой объект, содержащий один или несколько пространственных или непространственных объектов. Карты обычно отображают контейнеры и скрывают содержание; однако содержание доступно и используется для анализа трассировки. Сетевые объекты внутри контейнера могут быть подключены к пространственным или непространственным объектам вне его.
Примерами объектов-контейнеров могут служить электрическая подстанция или насосная станция.
Режим редактирования содержания
Режим редактирования содержания включается при помощи команды Войти в контейнер в группе Связи на вкладке Инженерная сеть. В этом режиме созданные объекты, имеющие поддерживаемое правило, автоматически добавляются к активному контейнеру и становятся его содержимым. Редактирование в режиме контейнера показывает объекты, содержащиеся в активном контейнере и способ их подключения. В этом виде также показываются результаты анализа.
При редактировании сборки объектов, обычно используется режим редактирования контейнеров. Новые объекты автоматически добавляются к сборке в виде ее содержания.
Связи содержания
Связи содержания используются для установления отношений между контейнером и его содержанием. Содержание позволяет представить коллекцию объектов большой плотности в виде отдельного объекта. Например, устройства, провода и проводники могут размещаться внутри таких объектов, как подстанция, коммутатор, траншея трубопровода или канал для прокладки проводов. Объекты содержания могут быть показаны или скрыты в виде карты, чтобы улучшить видимость и уменьшить беспорядок на карте. Объекты или непространственные объекты, содержащий другие сетевые объекты, называется контейнером, а находящиеся в нем объекты или непространственные объекты называются содержанием.
Правило связи содержания
Правила связи содержания — это тип сетевого правила, они определяют, какие типы объектов и пространственных объектов могут содержаться в другом объекте или пространственном объекте (контейнере). Правила сети хранятся на уровне инженерной сети. Это позволяет вам собирать Пространственные и непространственные объекты из различных доменных сетей в один контейнер, например, правила могут быть сконфигурированы так, чтобы объекты газораспределительной сети и водопроводной сети содержались в одном канале или траншее.
Ресурсы
Сетевой объект, содержащийся в другом пространственном или непространственном объекте в связи содержания, считается содержанием. Это настраивается с помощью правила связи содержания, которое определяет, какие типы сетевых объектов могут содержаться в другом объекте или пространственном объекте.
Трансформаторы и клапаны являются примерами объектов, которые могут входить в состав блока трансформаторов или клапанного узла сборки.
Владелец инженерной сети базы данных
При работе с инженерной сетью, хранящейся в многопользовательской базе геоданных, существует два владельца набора данных инженерной сети: владелец базы данных и владелец портала.
Владелец инженерной сети базы данных определяется при создании инженерной сети пользователем базы данных, который используется в источнике этих данных. Для задач настройки и публикации доступ к инженерной сети должен осуществляться от имени владельца инженерной сети базы данных.
Определяющий запрос
Определяющие запросы позволяют задавать поднабор объектов для работы, отфильтровав извлечение объектов из набора данных по слою. Это означает, что определяющий запрос влияет не только на отображение, но также на наличие объектов в атрибутивной таблице слоя, возможность их выделения, надписывания, идентификации и обработки инструментами геообработки.
Узнайте больше о том, как фильтровать объекты с помощью определяющих запросов.
Устройство
Устройство — один из пяти классов объектов, предоставляемых в инженерной сети. Этот класс представляет рабочие объекты специализированных сетей с активными свойствами, которые могут влиять на поток ресурсов в сети. Например, клапаны контролируют поток воды; трансформатор преобразует напряжение электрического тока; счетчик измеряет газ, воду или электричество, используемое потребителями. Примеры могут служить такие точечные объекты как клапаны, счетчики, трансформаторы и переключатели.
Подробнее см. в разделе Классы специализированной сети.
Шаблон схемы
При работе со схемами сети шаблон схемы содержит определения правил, компоновок и слоев схемы. Это значит, что в нем есть свойства конфигурации, которые определяют содержимое (правила и определение компоновок) и представление (определения слоев схем) для создаваемых схем сети.
Направленность
Направленность определяет поток ресурсов через терминалы на объекте. Для всех конфигураций терминала должна быть определена направленность - либо направленная, либо двунаправленная. Направленная конфигурация терминала указывает на то, что с такой конфигурацией терминала ресурс может проходить через устройство или объект-соединение только по одному пути. Двунаправленная конфигурация терминала указывает на то, что ресурс сети может перемещаться через устройство или JunctionObject в любом направлении; разница между терминалами вверх и вниз по течению отсутствует.
Более подробно см. Управление терминалами.
Измененные области
Измененные области отмечают измененные объекты на карте, которые устарели в топологии сети. Измененные области используются как визуальный индикатор, чтобы показать области, которые должны быть проверены для поддержания топологии сети, и очищаются, когда топология сети проверена и отсутствуют ошибки. Измененные области создаются двумя способами: когда объекты изменяются, и когда обнаруживается, что объект в инженерной сети нарушает установленные правила и ограничения во время включения, проверки и обновления подсети. Они также называются отредактированными или модифицированными измененными областями и измененными областями с ошибками соответственно.
Поле атрибута Status использует побитовое кодирование для обозначения операции, которая привела к созданию измененной области. Это используется для обозначения измененной области и управления поведением во время проверки. Измененные области, созданные вставками, обновлениями, удалениями и модификацией связанных непространственных объектов, также известны как измененные области редактирования или модифицированные измененные области и содержат биты редактирования (0,1,2). Измененные области, связанные с ошибками, или измененные области с ошибками содержат биты ошибок (3,4,5). Во время проверки только измененные области редактирования или измененные области с ошибками, содержащие бит редактирования, оцениваются как подлежащие очистке. Измененные области без бита редактирования игнорируются.
Например, если связность существует между соединением и линией без соответствующего правила связности соединение-ребро или ребро-соединение-ребро, это создаст измененную область с ошибками с Status равным 8 (2^3) при проверке объектов. Этот объект будет игнорироваться будущими операциями проверки. Когда объект изменяется для устранения сценария ошибки, Status обновляется до 9 (2^3 = 8) + (2^0 = 1) с битом редактирования и будет оцениваться при будущих операциях проверки.
Разъединенная подсеть
Если контроллеры подсети с таким же именем подсети не могут быть пройдены от одного к другому, подсеть считается разъединенной. Поддержка этого типа уровневой конфигурации настраивается как часть определения подсети уровня. Это означает, что различные части подсети могут быть изолированы друг от друга, когда определение уровня поддерживает разъединенные подсети. Это свойство уровня инженерной сети можно просматривать на вкладке Свойства сети свойств инженерной сети.
- Для уровней в доменной сети с определением разделенных уровней у инструмента геообработки Задать определение подсети есть опция Поддержка разъединенных подсетей. По умолчанию отсутствует поддержка разъединенных подсетей для частичных специализированных сетей.
- Уровни в специализированной сети с иерархическим определением уровней всегда поддерживают несвязанные подсети.
Фильтры отображения
Фильтры отображения представляют собой запросы, которые ограничивают, какие объекты будут показаны. Фильтры отображения можно задать по масштабу или вручную. Например, вы можете настроить фильтры отображения для управления отображением связей контейнеров у объектов содержания. Они отличаются от определяющих запросов тем, что фильтр влияет только на отображение.
Узнайте больше о том, как использовать фильтры отображения.
Специализированная сеть
Специализированные сети — это первая архитектурная составляющая, которая используется для организации инженерной сети. Они содержат отраслевую коллекцию классов объектов и непространственных объектов для представления оборудования в таких отраслях, как распределение электроэнергии, передача газа или телекоммуникации, и позволяют моделировать большие логически обособленные разделы системы. Инженерная сеть может иметь одну или несколько специализированных сетей.
Например, электрические, газовые или водные коммуникации для моделирования доставки ресурсов по ним могут содержать две специализированные сети: передачи и распределения.
Элементы ребер
Инженерная сеть образуется на основе логической сети элементов ребер и соединений. Элементы ребер составляют логический компонент объекта ребра (или линии) в инженерной сети. Объект сложного ребра связан с набором элементов ребер в топологии сети.
Например, водопроводная магистраль, представленная единичным линейным объектом, может состоять из нескольких элементов ребер, разделенных заглушками для линий отводов. В приведенном ниже примере добавление соединения со связностью посередине создает единый линейный объект (или ребро), состоящий из нескольких элементов ребер.
Правило ребро-соединение-ребро
Правила связности ребро-соединение-ребро основаны на совпадении геометрии или связях связности. Они задают типы объектов линий или ребер, которые могут быть связаны или ассоциированы с использованием объекта-посредника соединения или объекта соединения.
Более подробно о правилах связности.
Объект ребра
Объекты ребер — это непространственные сетевые объекты, используемые для моделирования и работы с большим числом объектов реального мира, которые используют общее географическое пространство. Объекты в этой таблице представляют линейные эксплуатационные или структурные объекты, которые часто содержатся в других объектах. Примерами могут служить отдельные каналы в системе кабелепроводов или коммутационные шнуры в оптоволоконном шкафу. Это позволяет организациям моделировать свои сети более точно, без необходимости создания объектов с геометрией для каждого отдельного элемента оборудования.
Подробнее об объектах соединений и ребер.
Многопользовательское развертывание
Многопользовательское развертывание - это основной шаблон развертывания для инженерной сети, в которой используется многопользовательская база геоданных для публикации, редактирования и работы с сервисами из ArcGIS Enterprise. Сервисная архитектура позволяет осуществлять многопользовательский доступ и публиковать инженерные сети на всех платформах (настольной, мобильной и веб).
Узнайте больше об альтернативном варианте однопользовательского развертывания с файловыми и мобильными базами геоданных.
Инспектор ошибок
Панель Инспектор ошибок предоставляет информацию и инструменты для понимания и устранения ошибок, выявленных в отношении пространственных и непространственных объектов в инженерной сети.
Подробнее об управлении ошибками с помощью панели Инспектор ошибок.
Объекты-барьеры
Объекты-барьеры создаются путем указания сетевых объектов, которые будут служить барьерами при настройке трассировки. При работе с пространственными объектами на карте создается совпадающая точка, обозначающая местоположение барьера для трассировки. Записи непространственных таблиц объектов ребер и соединений могут быть выбраны и добавлены на вкладку Барьеры панели Трассировка для их сохранения в качестве барьеров. В то время как любой сетевой объект может быть использован в качестве объекта барьера, они необязательны при трассировке
Вентиль может быть выбран интерактивно на карте, чтобы служить барьером для трассировки. При выборе этого объекта с помощью команды Добавить объекты из вкладки Барьеры, на карте создается совпадающая точка, обозначающая местоположение барьера для трассировки.
Более подробно об объектах барьерах.
Ограничения объектов
Встроенные ограничения объектов проявляются на уровне класса пространственных и непространственных объектов и помогают обеспечивать точность а правильность данных. Они предназначены для ограничения допустимых связей между классами пространственных и непространственных объектов сети и контроля типа правил, которые могут быть добавлены в инженерную сеть. Объекты могут соединяться и связываться только пока соблюдаются ограничения объектов и выполняются правила сети, которые допускают такие отношения.
Более подробно об ограничениях объектов.
Барьеры фильтров
Барьер фильтра используется для определения того, какие объекты являются барьерами в подсети. Барьеры фильтра похожи на барьеры объектов или условий, но оцениваются и применяются при втором проходе трассировки, чтобы сначала идентифицировать контроллер подсети.
Например, вы могли бы создать барьер фильтра, используя категорию = Isolating В этом примере Isolating является определяемая пользователем категория сети, которая назначается определенным группам и типам оборудования, которые считаются изолирующими. При запуске трассировки, после идентификации контроллера подсети, любой объект, соответствующий критериям, будет действовать как барьер и останавливать трассировку.
Более подробно о барьерах фильтров.
Фильтр барьеров функции
Фильтр барьеров функции использует условие для определения момента остановки трассировки. Если трассировка удовлетворяет этому условию, она останавливается. Фильтры барьеров функции ведут себя как барьеры функции, но оцениваются и применяются на втором проходе трассировки как барьер фильтра, чтобы сначала идентифицировать контроллер подсети.
Более подробно про Фильтры барьеров функции.
Барьеры функций
Барьер функций задает границы подсетей на основе соответствия условию функции. Барьеры функций могут использоваться для таких операций, как выделение подсети трубопроводов в зависимости от порогового значения давления (например, 50).
Более подробно о барьерах функций.
Геометрическое совпадение
Если два или более объекта находятся в одинаковом x, y, z местоположении, они геометрически совпадают. Это также известно как неявная связность.
Например, иногда объекты могут занимать одно и то же положение по x и y, например, устройства, закрепленные на столбе. Присвоив значения z объектам с одинаковыми местоположениями x- и y-, вы будете уверены в том, что объекты не совпадают геометрически.
Группировка
Концепция группировки позволяет логически объединять непространственные объекты с общими атрибутами и топологией с помощью идентификаторов единиц, и представлять их в cпециализированной сети телекоммуникаций, используя одну запись в базе данных. Это снижает требования к хранилищу и делает взаимодействие с большим количеством объектов с общими атрибутами более интуитивно понятным.
Подробнеее о группировке объектов в cпециализированной сети телекоммуникаций
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Определение иерархических уровней
В инженерных сетях с определением иерархических уровней один и тот же объект может моделироваться в подсетях разных типов. К примеру, зоны давления и изоляции можно задать в двух уровнях группы уровня. Газовый или водный объект может являться частью уровней давления и изоляции.
Несогласованная подсеть
Подсеть считается несогласованной, когда в ней имеется несколько контроллеров подсети Subnetwork Name и их атрибут не совпадает. Например, в подсети с пятью контроллерами подсети у четырех контроллеров имя подсети правильное, а у пятого - другое имя.
Если при обновлении подсетей будут обнаружены несогласованные подсети, инструмент Обновить подсеть вернет ошибку и создаст ошибки для контроллеров подсети. Информация о несогласованных подсетях также предоставляется при выполнении трассировки подсети.
Подробнее об обновлении подсетей.
Неопределенный поток
Неопределенный поток определяется как области в подсети, где направление потока неоднозначно или не может быть определено для сетевых объектов во время выполнения трассировки по течению, против течения или изолированно. По умолчанию пространственные и непространственные объекты с неопределенным потоком включаются в результаты трассировки. Трассировка петель может использоваться для обнаружения петель сети с неопределенным потоком.
Соединение
Объекты соединения представляют собой объекты специализированной сети или структуры, которые обладают свойствами соединения, но не оказывают влияния на ресурс.Примерами могут служить краны, тройники для труб или другие точки соединения.
Более подробно о классах в специализированной сети.
Правило связности ребро-соединение
Правило связности соединение-ребро является типом правила связности, которое управляет тем, какие соединения или объекты соединения могут быть подключены к конечным точкам или вершинам линий и классам объекта ребра.
Более подробно о правилах связности.
Правило связности соединение-соединение
Правило связности соединение-соединение — это тип правила связности для управления соединением и классами объектов соединения, которые могут быть подключены к другим соединениям или объектам соединения. Применение этого правила позволяет задать связь связности между двумя разделенными классами.
Объект соединения
Объекты соединения — это непространственные сетевые объекты, используемые для моделирования и работы с большим числом объектов реального мира, которые используют общее географическое пространство. Объекты в этой таблице представляют отдельные эксплуатационные или структурные объекты, которые часто содержатся в других объектах. Примерами могут служить выноски на стенке воздуховода или стойки для монтажа оборудования на месте его установки. Это позволяет организациям моделировать свои сети более точно, без необходимости создания объектов с геометрией для каждого отдельного элемента оборудования.
Подробнее об объектах соединений и ребер.
Линия
Линейные объекты в специализированной сети представляют собой линейные рабочие объекты, такие как провода и трубы. Это линии, по которым передаются или доставляются коммунальные ресурсы - такие как электричество, газ, вода или связь - между устройствами и соединениями. В структурной сети линии могут представлять линейные объекты, такие как траншеи и каналы. Структурные линии содержат и другие сетевые элементы, несущие ресурс.
Размещаемые объекты
Связи с пространственными объектами используются для определения местоположения и визуального представления непространственных объектов на карте. Эти пространственные объекты предоставляют механизм для создания измененных областей и проверки правок, внесенных в непространственные объекты, для обновления топологии сети. Объекты соединений и ребер считаются размещенными, если они содержатся в или структурно прикреплены к объекту в пределах их иерархии содержания или прикрепления. Если они не служат в качестве содержания или структурно не привязаны к объекту в их иерархии связей, они называются неразмещаемыми объектами.
Подробнее о возможности размещения объектов соединений и ребер
Логическая связность.
Логическая связность описывает связность (или отношение) между сетевыми объектами в топологии сети и весовыми коэффициентами, необходимыми для прохода. Логическая связность не связана с геометрией или пространственным расположением задействованных сетевых элементов.
Терминалы являются примером логических соединений на устройстве или объекте соединения. Они не существуют как объекты в сети, но помогают определить связность внутри логической сети.
Петли
Петли — это области сети, где направление потока неоднозначно, и также известны как неопределенный поток. Внутри петли ресурс может протекать в любом направлении. Петли ожидаемы в ячеистых сетях, но обычно указывают на ошибочные условия в радиальных сетях. Для обнаружения петель можно использовать опцию типа трассировки Петли.
Вид карты
Вид карты представляет картографическое отображение инженерной сети. При выполнении редактирования, измененные области появятся на карте, показывая, где топология сети устарела.
Связность посередине
При подключении сетевых объектов к линии или объекту ребра соединение можно выполнить или на конечных точках, или на вершинах в середине линии. Использование средней вершины позволит вам создать объекты сети без разбиения линий сети в местах, где физически линия не разбита.
Например, типичным местом для связности в середине ребра является точка, где ответвление к потребителю подключается к электрораспределительной линии. Отводы также приурочены к середине линейных объектов и объектов ребра
Именованная конфигурация трассировки
Именованная конфигурация трассировки — это конфигурация трассировки, созданная для повторного использования в ArcGIS Pro и совместного использования в организации с помощью веб-карт для использования веб-приложениями и полевыми приложениями. Они позволяют вам хранить сложные трассировки в инженерной сети и упрощают пользовательский опыт, связанный с трассировкой.
Более подробно об именованных конфигурациях трассировкиАтрибут сети
Сетевые атрибуты связаны с атрибутами классов пространственных объектов и таблиц объектов в сети. Они получаются из атрибутов сетевых объектов и кэшируются внутри топологии сети для увеличения производительности, когда оцениваются атрибуты во время трассировки или выполняются задачи управления подсетями. Значения, сохраненные в атрибутах объектов и пространственных объектов, отражаются или обновляются в связанном сетевом атрибуте; так происходит каждый раз, когда вы проверяете топологию сети.
Например, вы можете смоделировать электрические фазы как атрибут сети, чтобы трассировка могла быть выполнена только на одной из трех электрических фаз. Вы также можете определить диаметр труб как атрибут сети, чтобы ограничивать трассировку газа или воды.
Категории сети
Категория сети – это тег, используемый для представления определенной характеристики оборудования в вашей сети. Они создаются и присваиваются сетевым объектам для определенных групп оборудования и комбинаций типов оборудования.
Например, можно использовать сетевую категорию защиты Protective, чтобы ограничить трассировку объектов электросети устройствами или оборудованием, которые используются для защиты системы, такими как предохранители или устройства повторного включения.
Более подробно см. Категории сети.
Схема сети
Схема сети обеспечивает условное представление сетевых объектов в инженерной сети с помощью применяемого метода визуализации. Схемы сети предоставляют собой упрощенный вид сети, применяемый для различных типов инженерного анализа. Они также называются схематическими представлениями и применяют задаваемый пользователем алгоритм для сворачивания не участвующих в процессе объектов и выделения особо важных объектов для технического вида сети. Схемы сети также могут отображать результаты анализа трассировки.
Одним из примеров схемы сети является линейная схема электросетей.
Объекты сети
Термин объекты сети используется для общего обозначения оборудования, представленного в модели данных инженерной сети. К ним относятся как классы пространственных объектов, так и непространственные объекты в специализированной сети и структурной сети.
Топология сети
Топология определяет взаимное пространственное расположение точечных, линейных и полигональных объектов и связность. Топология сети (или индекс сети) позволяет проводить анализ трассировки и быстрый поиск объектов сети на основе логической связности. Если в инженерной сети имеет место редактирование, части топологии сети, на которые оно повлияло, показываются как измененные области, чтобы указать, что топология сети не соответствует отредактированным объектам. Топология сети хранит все типы связей в инженерной сети: связности, содержания и структурных вложений.
Операция включения создает топологию сети, операция проверки топологии сети обновляет объекты и связи с измененными областями для заданного экстента вашей сети, и операция восстановления топологии сети воссоздает топологию сети для всех объектов в данной области, независимо от того есть ли у них измененные области, или нет.
Более подробно см. в разделе Топология сети.
Несекционный контур
Несекционные (или простые) схемы представлены единой точкой запуска и остановки в Таблице контура специализированной сети телекоммуникаций. Они не содержат никаких секций или подконтуров.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Непространственные объекты
Объекты ребер и соединений - это непространственные объекты сети, использующиеся для моделирования и работы с большим количеством объектов реального мира, которые используют общее географическое пространство, например, жилы внутри волоконного кабеля или проводники в подземных линиях коммуникаций. Это позволяет организациям моделировать свои сети более точно, без необходимости создания объектов с геометрией для каждого отдельного элемента оборудования.
Более подробно см. Объекты соединений и рёбер.
Определение разделенных уровней
Определение разделенного уровня может быть применено к специализированной сети для моделирования сетей, которые являются последовательными по своей природе, таких как электрические и телекоммуникационные инженерные сети. Объекты специализированных сетей с частичным определением уровня могут существовать только в одном уровне. Отношения между уровнями разделенных специализированных сетей упорядочены и линейны. Например, уровень передачи доставляет ресурс на большое расстояние, а уровень распределения предоставляет ресурс клиенту.
Путь
Путь в контуре - это последовательность ребер (например, волоконных кабелей), которые соединяются с последовательностью соединений (например, портов) в сети. У путей есть начальная и конечная точки, которые определяют, где начинается и заканчивается путь или пути. Пути могут быть обнаружены и возвращены с помощью трассировки пути как в традиционных, так и в специализированных сетях телекоммуникаций. Настройка значений SetId позволяет возвращать результаты, включающие несколько путей, для независимого анализа. Они могут быть указаны в traceConfiguration для трассировки с опцией resultTypes пути из ArcGIS REST API.
Владелец инженерной сети портала
При работе с инженерной сетью, хранящейся в многопользовательской базе геоданных, существует два владельца набора данных инженерной сети: владелец базы данных и владелец портала.
Активный пользователь портала при создании инженерной сети будет служить владельцем инженерной сети портала. Владелец инженерной сети портала должен соответствовать следующим требованиям и предварительным требованиям. Наличие выполнившего вход владельца инженерной сети портала является предварительным требованием для задач настройки сети, а также для публикации слоев инженерной сети. Инструменты, для которых необходимо активное подключение к порталу от имени владельца инженерной сети портала, включают это требование в заметках об использовании.
Более подробно:
При доступе из подключения базы данных в качестве владельца инженерной сети базы данных владелец инженерной сети портала указывается в разделе Общие диалогового окна Свойства сети.Предустановленный шаблон
Предустановленный шаблон позволяет редактору быстро разместить сложный набор объектов. Предустановленные шаблоны создают все типы необходимых связей, а также размещение сетевых объектов. Предустановленные шаблоны являются частью основной среды редактирования ArcGIS Pro и работают со средой связей в инженерной сети.
Например, предустановленный шаблон может быть сконфигурирован для размещения контейнера распределительного устройства со всеми его внутренними переключателями, предохранителями и шинопроводами и их правильного подключения.
Распространители
Заполняемые значения получают значения из сетевых атрибутов для объектов, расположенных ниже от контроллеров подсети по мере прохождения объектов во время трассировки. Сетевой атрибут для распространяемого значения сохраняется в топологии сети, когда топология включена или проверена, и связан со значением, хранящимся в атрибуте сетевого объекта.
Они определяются в виде уровня как часть конфигурации трассировки подсети для сетевых атрибутов и отображаются как часть конфигурации трассировки для уровней на вкладке Свойства сети.
Корневой контейнер
Корневой контейнер — это обозначение, присваиваемое объектам контейнеров в специализированной сети телекоммуникаций для обозначения вершины (или корня) определенной иерархии содержания, используя категорию сети Корневой контейнер. Вы определяете контейнеры, которые будут выступать в качестве корневых контейнеров в схеме, определяя, какой модуль или группа объектов будут рассматриваться как группа во время согласования в случае обнаружения конфликтов.
Например, на приведенной ниже диаграмме показана иерархия содержания для стойки. В этом примере, если вы укажете коммутатор и маршрутизатор в качестве локальных корней для каждой ветви (или поддерева) иерархии содержания, используя категорию Корневого контейнера (оранжевый контур), то при согласовании, если были созданы конфликты, они будут возвращены в виде отдельных конфликтных множеств в каждом корневом контейнере для проверки.
Существование больших иерархий содержания может потребовать определения нескольких корневых контейнеров, чтобы ограничить конфликты, которые могут быть приведены к каждому корневому контейнеру для оценки. В приведенном выше примере вы могли бы указать стойку в качестве корневого контейнера; однако в этом случае логические конфликты из всех ветвей иерархии содержания были бы сведены воедино и отображены с помощью объекта стойки, что может оказаться более сложной задачей для проверки.

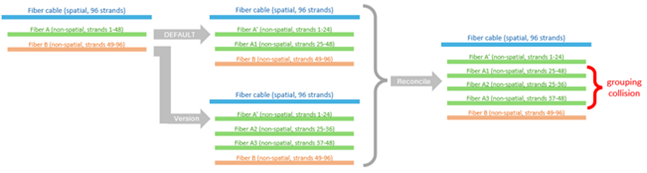

Во время операций согласования пространственные объекты, назначенные этой категории, используются для сообщения пользователю о логических конфликтах в наборе конфликтов. Логический конфликт не будет выявлен и зафиксирован с помощью традиционного обнаружения конфликтов. Чтобы понять это, рассмотрим приведенный ниже пример, который иллюстрирует сгруппированные волокна внутри кабеля. В этом сценарии волокна внутри кабеля разделяются с использованием различных подходов в default и в версии. Разделенные волокна создаются в виде вставок в новые строки, что традиционно не приводит к обнаружению конфликтов; однако, благодаря использованию назначения Корневой категории при согласовании, эти изменения будут логически конфликтовать на уровне контейнера, возвращая конфликт, установленный для объекта корневого контейнера. В этом примере оптоволоконный кабель был определен как корневой контейнер, и группировка волокон для волокна A изменена в версии default и в версии:
В Default Волокно A1 создается для кабелей 25-48, а в версии Волокно A2 и Волокно A3 создаются для представления волокон 25-36 и 37-48 соответственно. В обоих примерах Волокно А модифицируется одинаковым образом, и разделенные волокна создаются в виде вставок в новые ряды. Когда происходит согласование, на уровне контейнера обнаруживается логический конфликт, о котором сообщается как о конфликте, установленном под оптоволоконным кабелем для проверки.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Секция
Секция - это логическая совокупность элементов в контуре, которые могут быть идентифицированы с помощью одной операции трассировки. Секции задаются начальной точкой и точкой остановки. Секции моделируются с помощью таблицы CircuitSection.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Приведенный ниже пример иллюстрирует контур, состоящий из трех секций. В оборудовании ODF и FDP отсутствует внутренняя связность.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Обслуживаемая территория
Обслуживаемая территория — это класс полигональных объектов с включенными координатами m- и z, содержащий один или несколько объектов, которые покрывает рабочая область сети. Это может быть территория города, штата или провинции. Используется в качестве входных данных при создании инженерной сети. Используется экстент объектов в классе служебная территория для определения экстента сети. Экстент сети представляет собой единый полигональный объект, который вычисляется путем объединения пространственных экстентов всех входных объектов, он несколько больше, чем агрегированные экстенты всех входных объектов служебной территории. Полигон, который определяет экстент сети, можно посмотреть, отобразив измененную область инженерной сети, когда топология сети отключена.
Экстент сети представляет область, в которой поддерживается топология сети. Он также ограничивает редактируемую область для всех структурных сетей и специализированных сетей совместно. Чтобы ограничить создание объектов сети на более тонком уровне, можно создать ограничивающее атрибутивное правило с помощью геометрических функций Arcade, например, пересечение как часть выражения скрипта.
Однопользовательское развертывание
Однопользовательское развертывание - это альтернативный способ развертывания инженерной сети, хранящейся в файловой или мобильной базе геоданных, который обеспечивает доступ ко всем аналитическим возможностям инженерной сети. Так как параллельный доступ разрешен для операций только для чтения, блокировка процессов в мобильной базе геоданных и на уровне набора классов объектов файловой базы геоданных предотвращает редактирование более чем одним пользователем.
Узнайте больше об использовании многопользовательского развертывания для настройки инженерной сети в многопользовательской базе геоданных.
Разделитель
В специализированной сети телекоммуникаций разделитель представляет собой пассивное устройство, которое разделяет сигнал на несколько выходов, изолированных друг от друга.
Моделирование разделителей с их разветвлением может создавать проблемы производительности во время операций трассировки и анализа в инженерной сети. Для решения этой проблемы категорию сети разделителя можно назначить определенным типам оборудования, которые определяют разделители в специализированной сети телекоммуникаций. Категория предотвращает обнаружение нескольких путей при обнаружении разделителя и оптимизирует процесс маркировки контуров как измененных при проверке топологии сети.
При моделировании разделителей в специализированной сети телекоммуникаций рекомендуется придерживаться следующих рекомендаций:
- Создайте определенный тип оборудования в классе объектов-соединений для портов разделителя и назначьте ему категорию сети разделителя.
- Используйте соединения связности типа соединение-соединение для моделирования соединений между портами разделителя (объектами соединений) внутри устройства разделителя.
- Используйте объекты ребер (заключённые в линию) для моделирования связности между устройствами, содержащими объекты-соединения, которым назначена категория сети разделитель (например, выходной порт на разделителе 1 ко входному порту на разделителе 2).
.
Structure
Структуры — это объекты, которые поддерживают объекты специализированной сети, управляющие потоком ресурсов в инженерной сети.Обычно инженерные сети несут более одного типа ресурсов на общем наборе структур. Так, на одной опорной мачте могут находиться электрические линии, телекоммуникационные провода и кабельные линии. Также и кабельные каналы, проложенные под землей, могут передавать различные типы инженерных ресурсов.
Подробнее о структурах.
Связь прикрепления к структуре
Связь прикрепления к структуре позволяет моделировать поддерживающие структуры и прикрепленные к ним объекты в сети. Часто требуются отчеты по объектам структуры, например по опорам, которые связаны с подсетью, или может понадобиться найти люк, через который можно добраться до важной части оборудования. Структуры не являются частью сети для целей трассировки ресурса, но существует необходимость быстро идентифицировать и перечислить структуры, которые присоединены к сетевым объектам. Прикрепления к структуре логически связывают объекты структуры с другими объектами в инженерной сети. Эти связи позволяют вам моделировать отношения между структурами, поддерживающими оборудование, и связанным оборудованием, которое будет присоединяться. Например, столб может служить в качестве структуры с трансформатором в качестве прикрепления.
- Структура может иметь множество прикрепленных объектов (например, столб с прикрепленными трансформатором, заземлением, стояком и предохранителем).
- Прикрепленные объекты, например платформы, могут также быть связаны с несколькими опорами (структурами).
Правило связи прикрепления к структуре
Правила связей прикрепления к структуре определяют, какие типы объектов и пространственных объектов могут быть прикреплены к другому типу объекта или пространственного объекта (структуре) посредством связи прикрепления к структуре.
Подробнее о правилах связей прикрепления к структуре.
Граница структуры
Граница структуры представляет физические или операционные границы для коллекций устройств операционной области, линий или объектов соединения . Это полигональные объекты контейнера, содержащие другие сетевые объекты. Например, граница структуры может представлять контур границы подстанции, хранилищ или объектов технического обслуживания.
Подробнее см. в разделе Классы в структурной сети.
Структурная сеть
У каждой инженерной сети есть структурная сеть, которая представляет классы, поддерживающие устройства и линии, по котором передаются ресурсы в специализированных сетях. Все специализированные сети в инженерной сети разделяют общую структурную сеть.
Например, в электрическую сеть входят столбы, плиты, шкафы и другие объекты структуры, которые являются сетевым оборудованием, но сами не переносят поставляемый ресурс.
Подконтур
Подконтур — это часть контура, которая может быть использована для определения другого контура. Например, когда необходимо совместно использовать часть емкости или ширину полосы контура, контур должен быть разделен на подконтуры. Подконтуры подключаются параллельно, а не последовательно.
Приведенный ниже пример иллюстрирует подконтур. Контур A определен в подводной сети между узлами 1 и 2 (Ocean City, NJ и Bude, Cornwall, Cornwall, соответственно) с емкостью 400 Гбит/с. Емкость контура A разделена на два подконтура, SubcircuitA1 и SubcircuitA2 с 200 Гбит/с в каждом, которые могут использоваться другими контурами для обеспечения совместного использования ресурсов. Контур B затем потребляет подконтур A1 из контура A, а контур B затем может быть дополнительно разделен на подконтуры, как показано в SubcircuitB1, потребляемом контуром C.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Подсеть
Подсеть используется для моделирования связности и потоков в реальных системах, таких как замкнутые сети и зоны давления. Они представляют собой четко определенную область связности (топологическое подмножество) внутри уровня, в котором все соединенные объекты определяются их началом или завершением в одном и том же контроллере подсети или контроллерах и используются для организации, управления и анализа данных. Чтобы создать подсеть, задаётся контроллер подсети,проверяется топология сети и подсеть обновляется.
Подсетями называются контуры в электрических системах и зоны давления в газовых и водных системах.
Более подробно см. в разделе Подсети.
Класс объектов SubnetLine
Класс объектов SubnetLine хранит отдельный набор линейных объектов, каждый из которых представляет подсеть. Назначением этого класса объектов является визуализация при редактировании и построении карт подсетей. Каждый линейный объект состоит из агрегации линейных объектов в подсети с допустимым типом оборудования.
Более подробно см. в разделе Класс объектов SubnetLine.
Трассировка на базе подсети
Для инструмента геообработки Трассировка предусмотрено несколько основных типов трассировки. Трассировки на базе подсети основываются на информации из конфигурации трассировки подсети. Это часть определения подсети для уровня, которая используется для ограничения объема результатов трассировки при настройке параметров специализированной сети и Уровня в инструменте Трассировка.
Трассировки на базе подсетей, использующие определение подсети в настройках трассировки:
Контроллер подсети
Контроллер подсети – это тип сетевого объекта, из которого поставляется или собирается ресурс. Они используются для определения начала или завершения подсети. Тип контроллера подсети определяется для каждой специализированной сети, и когда уровень настроен, он будет использовать один или несколько контроллеров этой специализированной сети. Определенные группы оборудования и типы оборудования можно настроить так, чтобы их можно было установить в качестве контроллеров подсети; это делается путем присвоения сетевой категории. Контроллеры подсети задаются для объектов устройств и объектов соединений с помощью определенного терминала и используются в качестве начальных или конечных точек при анализе трассировки.
Например, в электросистемах контроллером подсети может являться электростанция или подстанция. В системах с подачей самотёком, контроллером подсети может быть резервуар.
Составной слой подтипа
Составные слои подтипов – это составные векторные слои, содержащие несколько подслоев, называемых слоями подтипов. Каждый слой подтипа соотносится с одним подтипом в классе источника или сервисе объектов. Таким образом, каждому подслою можно присвоить независимый символ.
Подробнее о составных слоях подтипов.
Системное соединение
Системное соединение – это скрытый объект сети, который размещается в конечной точке элемента ребра сети, когда отсутствует определенное пользователем соединение. Системные соединения создаются в ходе первичного включения топологии сети или при проверке топологии сети. Эти объекты скрыты в виде карты но их можно увидеть в виде схемы сети.
Есть несколько случае, в которых создаются системные соединения:
- Единичный элемент ребра, для которого нет заданных пользователем соединений на конечных точках.
- Два элемента ребер с общей конечной точкой, для которых нет связывающего соединения, определенного
- Если у объектов ребер одинаковые атрибуты Asset group и Asset Type, то системное соединение создается между объектами ребер, а также определяется связность.
- Если у объектов ребер разные атрибуты Asset group и Asset Type, то системное соединение создается на каждом конце объекта-ребра, а связность не определяется. Создаются ошибки.
Тройники подсети
Тройники подсети (или отводы) являются точечными объектами или объектами соединений, которые размещены посередине линий или объекта ребер. Они используются во время трассировки и обновления подсети, если настройки этой подсети позволяют использовать распространение. Тройник позволяет этим операциям выполнять перерасчет альтернативных значений для сетевых объектов в той части сети, где установлен этот тройник.
Подробнее о тройниках подсетей.
Специализированная сеть телекоммуникаций
Специализированная сеть телекоммуникаций – это дополнительный тип специализированной сети, который обеспечивает доступ к возможностям управления контурами для сетей телекоммуникаций. Как правило, пользователи телекоммуникационной отрасли будут использовать этот домен, а не традиционную специализированную сеть. Специализированная сеть телекоммуникаций может быть добавлена к инженерной сети с помощью утилиты инженерной сети версии 8 и более поздних версий, с использованием инструмента геообработки Добавить специализированную сеть телекоммуникаций.
Подробнее о специализированных сетях телекоммуникаций
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Терминал
Терминалы представляют собой логические порты, места входа или выхода на устройстве или объекте соединения в инженерной сети. Не всегда устройствам требуются терминалы, но бывают случаи, когда терминалы необходимы. Для классов, представляющих контроллеры подсети, требуются терминалы, если с объектом сети связаны три или более подключений. Применение терминалов обеспечивает более реалистичное моделирование некоторых элементов оборудования и предоставляет более точный обмен данными во внешних аналитических системах. Каждое устройство или объект соединения может иметь множество терминалов, и все они могут быть соединены между собой. Конфигурации терминалов моделируют эти взаимосвязи, задавая путь потока через терминалы.
Например, у трансформатора имеются терминалы со стороны высокого и низкого напряжения. Прерыватель цепи имеет терминалы со стороны источника и нагрузки.
Более подробно см. Управление терминалами и Терминалы.
Конфигурация терминала
Конфигурация терминала определяет, как ресурс может протекать в сетевом объекте, для которого заданы терминалы. При создании конфигурации терминала вы указываете, может ли ресурс протекать в обоих направлениях или только в одном, названия терминалов, находится ли терминал вверху или внизу по течению от сетевого объекта, допустимые пути между терминалами и путь по умолчанию через терминалы. После создания конфигурации терминала она назначается типу оборудования группы оборудования устройства или объекта соединения.
Например, трансформатор по схеме звезда-треугольник будет иметь конфигурацию терминала, в которой указаны допустимые пути между терминалами со стороны высокого и низкого напряжения.
Пути терминала
Путь терминала — это любой допустимый путь, через который может проходить ресурс в конфигурации терминала. Допустимые пути указывают, по какому пути может пройти ресурс, попав в объект. Когда создается сетевой объект с типом оборудования, обладающим конфигурацией терминала с допустимыми путями, объекту автоматически назначается путь по умолчанию, заданный для конфигурации этого терминала. Назначенный путь может быть изменен на любой из допустимых путей, определенных для этой конфигурации терминала.
Смотрите раздел Управление терминалом, чтобы узнать больше о путях терминалов.
Уровень
Уровни используются для разделения и управления итоговым архитектурным объектом сети: подсети: Уровень определяет коллекцию отдельных подсетей, все из которых имеют одинаковые свойства и подчиняются одинаковым ограничениям. Свойства задаются при добавлении специализированной сети и во время создания уровней инженерной сети. Эти свойства обозначают компоновку уровней и их расположение по отношению к остальным уровням в специализированной сети.
Например, электрическая распределительная специализированная сеть может быть смоделирована с двумя уровнями, где уровень среднего напряжения начинается на терминале со стороны низкого напряжения внешнего выключателя подстанции. Выключатель цепи преобразует напряжение магистральной мощности в напряжение среднего уровня и проводит трассировку всех линий и устройств, пока не достигнет терминала со стороны высокого напряжения распределительных трансформаторов, которые преобразуют электроэнергию в низкое напряжение.
Более подробно см. раздел Сетевые иерархии с уровнями и Уровни.
Группа уровней
Группы уровней позволяют вам организовать собственную систему внутри специализированной сети, у которой будет определение иерархии уровней.Группы уровней нужны для добавления уровней в иерархическую специализированную сеть и отображения таких систем, как системы водоснабжения, газоснабжения и канализации. Группы уровней используются для моделирования различных секторов этих типов сетей, например, накопительная сеть, сеть электропередачи, электрораспределительная сеть и сеть катодной защиты.
Подробнее о группах уровней.
Анализ трассировки
Обычные типы анализа, выполняемого в сетях, используют трассировку. Для коммунальной компании важно знать, как каждый сетевой объект связан с источником, найти петли в сети или все сетевые объекты выше или ниже по течению от выбранной точки. Некоторые типы трассировки ограничиваются определенными устройствами, например, защитными, и определением типов устройств, указанных категорией устройства в специализированной сети.
Примерами анализа трассировки являются трассировка вверх по течению, трассировка вниз по течению и трассировка подключений.
Конфигурация трассировки
Инструмент Трассировка включает полный набор свойств расширенной конфигурации, которые используются для уточнения трассировки и управления параметрами трассировки для проходимости, функций, фильтров, выходов и распространителей. Эти свойства называются конфигурацией трассировки. Они отличаются от именованных конфигураций трассировки, которые создаются и хранятся для повторного использования и совместного использования в рамках организации.
Проходимость
Понятия связности и проходимости в инженерной сети тесно связаны. В то время как связность описывает потенциальную дальность потока ресурсов (электричество, вода, газ или другие), проходимость описывает актуальную дальность протекания ресурса в соответствии с текущим состоянием устройств или объектов соединения, которые могут препятствовать протеканию, таких как клапаны или переключатели. Определение подсетей, которые ограничены действительным состоянием прерывающих устройств (переключателей и вентилей), иллюстрирует концепцию проходимости.
Иллюстрация этой концепции — в водопроводной системе может быть множество соединенных труб, но закрытый вентиль отсоединяет зоны доставки воды друг от друга.
Объект контейнера единиц
Пространственный объект или объект специализированной сети телекоммуникаций с назначенным типом оборудования в категории сети Контейнеры единиц считается объектом контейнера единиц.
Объект идентифицируемых единиц
Пространственный объект или объект специализированной сети телекоммуникаций с назначенным типом оборудования в категории сети Идентифицируемые единицы считается объектом идентифицируемой единицы.
Идентификаторы единиц
Идентификаторы единиц (или ID единиц) используются в специализированных сетях телекоммуникаций со сгруппированными объектами для идентификации всех объектов (например, портов и волокон) в пределах единицы оборудования, которые могут быть подключены. Они используются с цветовыми схемами для различения сгруппированных объектов, имеющих общий набор атрибутов (порты на карте или волокна в кабеле), для моделирования подключения для каждого отдельного порта или волокна. ID единиц уникальны для каждого компонента оборудования и управляются наверху иерархии содержания оборудования для логической группировки активов оборудования, когда типу оборудования назначена категория сети Идентифицируемые единицы.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Неразмещаемые объекты
Непространственные объекты ребер и соединений визуально представлены с использованием связей с другими объектами. Связи также используются для определения местоположения объекта. Если эта связь удаляется, может появиться сценарий, в котором соединение или ребро может оказаться неразмещаемым. Непространственные объекты считаются неразмещенными, если они не содержатся в или структурно прикреплены к пространственному объекту в их иерархии содержания или прикрепления.
Подробнее о возможности размещения объектов соединений и ребер
Инженерная сеть
Инженерная сеть — набор данных контроллера базы геоданных, обеспечивающий дополнительные возможности для визуализации, редактирования и анализа сетевых данных в ArcGIS. Она является основным компонентом, с которым работают пользователи при управлении коммунальными и телекоммуникационными сетями в ArcGIS. Она обеспечивает мощную структуру и содержит функционал для моделирования инженерных коммуникаций, таких как электричество, газ, вода, ливневая вода, сточные воды и телекоммуникации.
Инженерная сеть – это коллекция специализированных сетей (газовых, водопроводных, электрических и др.) вместе со структурной сетью. Организация задает набор управляемых ею специализированных сетей, а затем настраивает инженерную сеть. Возможно задать связи в специализированной сети и обеспечить анализ трассировки по ним. Например, можно выполнить анализ трассировки электрической сети от уровня передачи до уровня распределения по инженерной сети со специализированными электрическими сетями передачи и распределения.
Версия инженерной сети
Версиях инженерной сети увеличивается при обновлении, для использования новых функциональных возможностей, появившихся при изменении схемы информационной модели. При работе с многопользовательским развертыванием, версии ArcGIS Pro и ArcGIS Enterprise определяют версию набора данных инженерной сети, которая создана или обновлена.
Правило проверки атрибута
Правила проверки определяют допустимые конфигурации атрибутов и общие отношения для пространственного объекта. Они используются для проверки сетевых объектов в наборе данных на основе определенных требований или ограничений.
Подробнее о правилах проверки атрибутов.
Проверить согласованность
Опция настроек Проверить согласованность в инструменте Трассировка позволяет гарантировать, что результаты трассировки согласуются с топологией сети. Если для этого параметра установлено значение true, операция трассировки завершится неудачей и вернет ошибку, которая включает имя класса и глобальный идентификатор любых объектов в пути трассировки, которые признаны измененными.
Более подробно см. в разделе Обеспечение целостности сети.
Виртуальный контур
Виртуальный контур - это логически установленный канал связи, который имитирует выделенное физическое соединение в инфраструктуре физической сети. Этот тип контура обычно задается между начальной и конечной точкой в случаях, когда состав и проходимость базовой физической сети неизвестны.
Поля Circuit type и Section type в таблицах управления контурами используются для моделирования того, является ли контур физическим или виртуальным. Контур считается виртуальным, если он содержит одну или несколько виртуальных секций. Приведенные выше примеры простых контуров определяются между портом A 1 и портом D 1 и состоят из трех секций. В физическом контуре слева все три секции являются физическими, и контур будет определен как физический. Виртуальный контур справа состоит из двух физических контуров, при этом виртуальная секция моделирует связность между B и C, хотя путь неизвестен.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
