Доступно с лицензией Location Referencing.
Характеристики маршрута могут быть представлены как смещение линейного события от пересечения, точечного события LRS или точечного объекта, не являющегося LRS. Метод смещения местоположения является дополнительным методом на панели Добавить линейные события и на панели Добавить несколько линейных событий, который применим, если на активной карте обнаружены пересечения, точечные события или точечные объекты, не являющиеся LRS.
Сценарии смещения местоположения
В приведенных ниже примерах измерения начала и окончания линейного события определяются с помощью метода смещения местоположения.
Несвязанное линейное событие
На следующей схеме диапазон измерений маршрута - от 0 до 10 миль. Измерение начала Event1 находится в 2 милях от пересечения слева, а измерение окончания в -4 милях от пересечения справа.
Поскольку направление калибровки маршрута - слева направо, расстояние смещения рассчитывается в обратном направлении (справа налево), и во втором случае расстояние смещения выражается отрицательным числом. В качестве альтернативы измерение окончания в этом случае может быть расположено со смещением на расстояние 6 миль от пересечения слева.
Связанное линейное событие
На следующей схеме линейное событие связывается с маршрутами на линии в линейной сети. Измерение начала Event1 равно 2 на Route1, а измерение окончания равно 37 на Route3. Поскольку измерение начала находится вверх по течению от пересечения, расстояние смещения составляет -3 мили, а расстояние смещения измерения окончания составляет 2 мили. В этом случае первое смещение относится к пересечению Route1 и Route11, а второе - к пересечению Route3 и Route13.
Добавление линейного события по смещению местоположения
Чтобы создать одно линейное событие с использованием смещения местоположения с помощью инструмента Добавить линейное событие, выполните следующие действия:
- Откройте карту в ArcGIS Pro и приблизьтесь к местоположению, в котором вы хотите добавить линейное событие.
- На вкладке Location Referencing, в группе События щелкните Добавить > Линейное событие

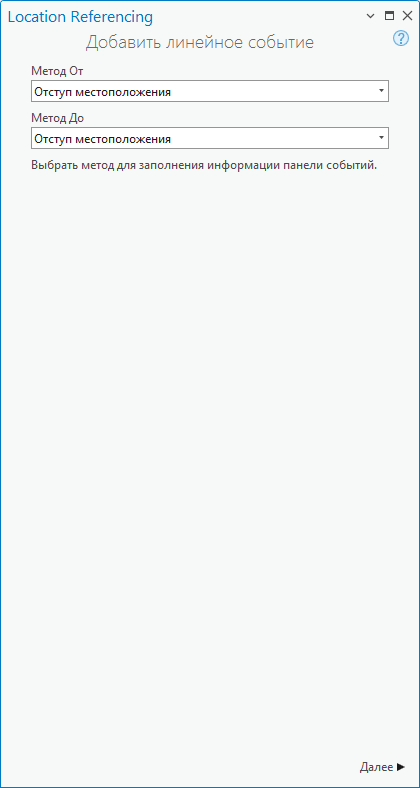

.Появится панель Добавить линейное событие. В ниспадающих списках Метод "От" и Метод "До" по умолчанию указано значение Маршрут и измерение.
- Щелкните стрелку ниспадающего меню Метод От и выберите Смещение местоположения.
- Щелкните стрелку ниспадающего меню Метод До и выберите Смещение местоположения.
При использовании метода Смещение местоположения местоположение меры основывается на смещении от указанного местоположения.
- Щелкните Далее.
Ниспадающее меню Слой событий, ниспадающее меню Сеть, разделы Смещение местоположения и Даты появятся на панели Добавить линейное событие.
- Щелкните стрелку раскрывающегося списка Слой событий и выберите слой линейных событий.
Родительская сеть LRS заполняется исходя из значения Слой события.
- Если сеть является линейной, укажите имя линейного объекта для размещения событий, выполнив одно из следующих действий:
- Введите имя линии в текстовом поле Имя линии.
- Щелкните инструмент Выбрать линию на карте
и щелкните линию на карте.
Линия выделена голубым цветом. Стрелка на ее конце показывает направление калибровки линии.
- В разделе От: смещение местоположения укажите маршрут, сделав одно следующего:
- Выберите маршрут для расположения измерения "От" события в раскрывающемся списке Имя маршрута.
- Введите имя маршрута в поле Имя маршрута.
- Щелкните Выбрать маршрут на карте и выберите маршрут на карте.
Подсказка:
Если родительская сеть LRS является линейной, вы также можете выбрать маршрут из ниспадающего меню Имя маршрута. Могут быть выбраны только маршруты, являющиеся частью выбранной линии.
- Щелкните стрелку ниспадающего меню Точечный слой и выберите пересечение, точечное событие LRS или имя точечного слоя отличного от LRS.
Примечание:
Перечислены все точечные слои, опубликованные с помощью сервиса объектов. Точечные события LRS из сети, отличной от указанной в разделе Сеть, не будут перечислены. Слой калибровочных точек LRS не поддерживается.
- В текстовом окне под ниспадающим меню Точечный слой укажите имя точечного объекта, выполнив одно из следующих действий:
- Введите имя точечного объекта в текстовое поле.
- Щелкните инструмент Выбрать местоположение на карте
и нажмите на точечный объект на карте.
Примечание:
- Имя текстового поля под ниспадающим списком Точечный слой основывается на поле отображения точечного слоя. Для перекрестков имя текстового поля всегда будет IntersectionName.
- Если в месте щелчка будет несколько точечных объектов, откроется диалоговое окно Выбрать объект.
- Укажите значение Смещения, выполнив какие-то из следующих действий:
- Щелкните стрелку раскрывающегося списка Смещение, чтобы выбрать направление смещения, введите значение измерения и выберите единицы измерения.
- Введите значение измерение и выберите единицы измерения.
- Щелкните Выбрать смещение на карте
и выберите местоположение вдоль маршрута на карте.
В местоположении смещения вдоль маршрута на карте появится зеленая точка. Это местоположение значения начала измерения события.
Примечание:
- Значение смещения представляет собой расстояние между выбранным точечным слоем и предполагаемым измерением начала на выбранном маршруте.
- Направление не является обязательным выбором.
- Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения окончания вдоль направления калибровки от выбранного точечного объекта.
- Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения окончания в направлении, противоположном направлению калибровки от выбранного точечного объекта.
- В разделе До: смещение местоположения укажите маршрут, сделав одно следующего:
- Выберите маршрут для расположения измерения "До" события в раскрывающемся списке Имя маршрута.
- Введите имя маршрута в поле Имя маршрута.
- Щелкните Выбрать маршрут на карте и выберите маршрут на карте.
Если маршруты основаны на линии линейной сети, можно выбрать только части указанной линии.
- Щелкните стрелку ниспадающего меню Точечный слой и выберите пересечение, точечное событие LRS или имя точечного слоя отличного от LRS.
Примечание:
Перечислены все точечные слои, опубликованные с помощью сервиса объектов. Точечные события LRS из сети, отличной от указанной в разделе Сеть, не будут перечислены. Слой калибровочных точек LRS не поддерживается.
- В текстовом окне под ниспадающим меню Точечный слой укажите имя точечного объекта, выполнив одно из следующих действий:
- Введите имя точечного объекта в текстовое поле.
- Щелкните инструмент Выбрать местоположение на карте и нажмите на точечный объект на карте.
Примечание:
- Имя текстового поля под ниспадающим списком Точечный слой основывается на поле отображения точечного слоя. Для перекрестков имя текстового поля всегда будет IntersectionName.
- Если в месте щелчка будет несколько точечных объектов, откроется диалоговое окно Выбрать объект.
- Укажите значение Смещения, выполнив какие-то из следующих действий:
- Щелкните стрелку ниспадающего списка Смещение, чтобы выбрать направление смещения, введите измерение и выберите единицы измерения.
- Введите значение измерение и выберите единицы измерения.
- Щелкните инструмент Выбрать отступ на карте и выберите местоположение вдоль маршрута на карте.
В местоположении смещения вдоль маршрута на карте появится красная точка. Это местоположение значения измерения окончания событий.
Примечание:
- Значение смещения представляет собой расстояние между выбранным точечным слоем и предполагаемым измерением окончания на выбранном маршруте.
- Направление не является обязательным выбором.
- Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения окончания вдоль направления калибровки от выбранного точечного объекта.
- Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения окончания в направлении, противоположном направлению калибровки от выбранного точечного объекта.
- Задайте дату начала для точечного события одним из следующих способов:
- Введите дату начала в текстовом окне Дата начала.
- Щелкните Календарь
и выберите дату начала. - Установите отметку Дата начала маршрута, чтобы использовать дату начала маршрута.
Примечание:
Дата начала не может предшествовать дате начала выбранного маршрута.
Значением даты начала по умолчанию является сегодняшняя дата, но вы можете указать другую дату.
- Задайте дату окончания для точечного события одним из следующих способов:
- Введите дату окончания в текстовом окне Дата окончания.
- Щелкните Календарь и выберите дату окончания.
- Установите отметку Дата окончания маршрута, чтобы использовать дату окончания маршрута.
Если дата окончания не указана, событие остается действующим от даты начала события и продлевается в будущее.
- Выберите опцию проверки данных, чтобы предотвратить ошибочный ввод данных при описании маршрута с линейными событиями:
- Удалить перекрытия - измерение, дата начала и дата окончания существующих событий корректируются, чтобы предотвратить перекрытия по времени и значениям измерений после создания нового линейного события или событий. Дополнительные сведения см. в сценариях удаления перекрытий.
- Слияние совпадающих событий - когда все значения атрибутов для нового события точно совпадают с существующим событием, и если новое событие примыкает к существующему событию или перекрывает его с точки зрения значений измерений, а его временные отрезки совпадают или перекрываются, новое событие объединяется с существующим событием и диапазон измерений соответственно расширяется. Для получения более подробной информации см. Сценарии слияния совпадающих событий.
- Удалить перекрытия - измерение, дата начала и дата окончания существующих событий корректируются, чтобы предотвратить перекрытия по времени и значениям измерений после создания нового линейного события или событий. Дополнительные сведения см. в сценариях удаления перекрытий.
- Щелкните Далее.
Атрибуты выбранного слоя событий появляются в разделе Управлять атрибутами.
Примечание:
Включите опцию Перейти к следующему измерению при запуске, чтобы начать следующее редактирование с конечного измерения предыдущего редактирования. Значение Метод Дo и его заполненная информация, взятая из предыдущего редактирования, будут перенесены в следующее редактирование как значение Метод От и его заполненная информация.
Например, если вы используете значение Метод От Смещения местоположения и значение Метод До Координат для добавления линейного события, включение этой опции запустит ваше следующее редактирование со значениями Метод От и Метод До Координат с информацией о координатах из предыдущего редактирования в разделе От: Координаты.
- Введите атрибутивную информацию для нового события в разделе Управлять атрибутами.
Примечание:
Щелкните Копировать значения атрибутов, выбрав событие на карте
и щелкните существующее линейное событие, принадлежащее тому же слою событий на карте, чтобы скопировать атрибуты события из него.
- Щелкните Запустить.
На карте появляется вновь созданное линейное событие. В верхней части панели появится сообщение с подтверждением, когда будет создано вновь добавленное линейное событие.
Добавление нескольких линейных событий по смещению местоположения
Чтобы создать линейные события с использованием координат с помощью инструмента Добавить несколько линейных событий, выполните следующие действия:
- Откройте карту в ArcGIS Pro и приблизьтесь к местоположению, в котором вы хотите добавить линейное событие.
- На вкладке Location Referencing, в группе События щелкните Добавить > Несколько линейных событий
.Появится панель Добавить несколько линейных событий со значением по умолчанию Маршрут и измерение в качестве значений Метод От и Метод До.
- Щелкните стрелку ниспадающего меню Метод От и выберите Смещение местоположения.
- Щелкните стрелку ниспадающего меню Метод До и выберите Смещение местоположения.
- Щелкните Далее.
На панели Добавить несколько линейных событий появятся разделы Сеть и Смещение местоположения.
- Щелкните стрелку ниспадающего списка Сеть и выберите сеть LRS слоя линейного события.
- Если сеть является линейной, укажите имя линейного объекта для размещения событий, выполнив одно из следующих действий:
- Укажите имя линии в текстовом поле Имя линии.
- Нажмите Выбрать линию на карте и щелкните линию на карте.
Линия выделена голубым цветом. Стрелка на ее конце показывает направление калибровки линии.
- В разделе От: смещение местоположения укажите маршрут, сделав одно из следующего:
- Укажите имя маршрута.
- Выберите маршрут для расположения измерения "От" события в раскрывающемся списке Имя маршрута.
- Щелкните Выбрать маршрут на карте и выберите маршрут на карте.
Если маршруты основаны на линии линейной сети, можно выбрать только части указанной линии.
- Щелкните стрелку ниспадающего меню Точечный слой и выберите пересечение, точечное событие LRS или имя точечного слоя отличного от LRS.
Примечание:
Перечислены все точечные слои, опубликованные с помощью сервиса объектов. Точечные события LRS из сети, отличной от указанной в разделе Сеть, не будут перечислены. Слой калибровочных точек LRS не поддерживается.
- В текстовом окне под ниспадающим меню Точечный слой укажите имя точечного объекта, выполнив одно из следующих действий:
- Введите имя точечного объекта в текстовое поле.
- Щелкните инструмент Выбрать местоположение на карте и нажмите на точечный объект на карте.
Примечание:
- Имя текстового поля под ниспадающим списком Точечный слой основывается на поле отображения точечного слоя. Для перекрестков имя текстового поля всегда будет IntersectionName.
- Если в месте щелчка будет несколько точечных объектов, откроется диалоговое окно Выбрать объект.
- Укажите значение Смещения, выполнив какие-то из следующих действий:
- Щелкните стрелку раскрывающегося списка Смещение, чтобы выбрать направление смещения, введите значение измерения и выберите единицы измерения.
- Введите значение измерение и выберите единицы измерения.
- Щелкните Выбрать смещение на карте и выберите местоположение вдоль маршрута на карте.
В местоположении смещения вдоль маршрута на карте появится зеленая точка. Это местоположение значения начала измерения события.
Примечание:
- Значение смещения представляет собой расстояние между выбранным точечным слоем и предполагаемым измерением начала на выбранном маршруте.
- Направление не является обязательным выбором.
- Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения окончания вдоль направления калибровки от выбранного точечного объекта.
- Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения окончания в направлении, противоположном направлению калибровки от выбранного точечного объекта.
- В разделе До: смещение местоположения укажите маршрут, сделав одно следующего:
- Выберите маршрут для расположения измерения "До" события в раскрывающемся списке Имя маршрута.
- Введите имя маршрута в поле Имя маршрута.
- Щелкните Выбрать маршрут на карте и выберите маршрут на карте.
Если маршруты основаны на линии линейной сети, можно выбрать только части указанной линии.
- Щелкните стрелку ниспадающего меню Точечный слой и выберите пересечение, точечное событие LRS или имя точечного слоя отличного от LRS.
Примечание:
Перечислены все точечные слои, опубликованные с помощью сервиса объектов. Точечные события LRS из сети, отличной от указанной в разделе Сеть, не будут перечислены. Слой калибровочных точек LRS не поддерживается.
- В текстовом окне под ниспадающим меню Точечный слой укажите имя точечного объекта, выполнив одно из следующих действий:
- Введите имя точечного объекта в текстовое поле.
- Щелкните инструмент Выбрать местоположение на карте и нажмите на точечный объект на карте.
Примечание:
- Имя текстового поля под ниспадающим списком Точечный слой основывается на поле отображения точечного слоя. Для перекрестков имя текстового поля всегда будет IntersectionName.
- Если в месте щелчка будет несколько точечных объектов, откроется диалоговое окно Выбрать объект.
- Укажите значение Смещения, выполнив какие-то из следующих действий:
- Щелкните стрелку ниспадающего списка Смещение, чтобы выбрать направление смещения, введите измерение и выберите единицы измерения.
- Введите значение измерение и выберите единицы измерения.
- Щелкните инструмент Выбрать отступ на карте и выберите местоположение вдоль маршрута на карте.
В местоположении смещения вдоль маршрута на карте появится красная точка. Это местоположение значения измерения окончания событий.
Примечание:
- Значение смещения представляет собой расстояние между выбранным точечным слоем и предполагаемым измерением окончания на выбранном маршруте.
- Направление не является обязательным выбором.
- Если направление не выбрано, положительное значение смещения приведет к размещению местоположения измерения окончания вдоль направления калибровки от выбранного точечного объекта.
- Если направление не выбрано, отрицательное значение смещения приведет к размещению местоположения измерения окончания в направлении, противоположном направлению калибровки от выбранного точечного объекта.
- Задайте дату начала для точечного события одним из следующих способов:
- Введите дату начала в текстовом окне Дата начала.
- Щелкните Календарь и выберите дату начала.
- Установите отметку Дата начала маршрута, чтобы использовать дату начала маршрута.
Примечание:
Дата начала не может предшествовать дате начала выбранного маршрута.
Значением даты начала по умолчанию является сегодняшняя дата, но вы можете указать другую дату.
- Задайте дату окончания для точечного события одним из следующих способов:
- Введите дату окончания в текстовом окне Дата окончания.
- Щелкните Календарь и выберите дату окончания.
- Установите отметку Дата окончания маршрута, чтобы использовать дату окончания маршрута.
Дата окончания не является обязательной; если дата окончания не указана, события остаются действительными с даты начала события и в дальнейшем.
- Выберите опцию проверки данных, чтобы предотвратить ошибочный ввод данных при описании маршрута с линейными событиями:
- Удалить перекрытия - измерение, дата начала и дата окончания существующих событий корректируются, чтобы предотвратить перекрытия по времени и значениям измерений после создания нового линейного события или событий. Дополнительные сведения см. в сценариях удаления перекрытий.
- Слияние совпадающих событий - когда все значения атрибутов для нового события точно совпадают с существующим событием, и если новое событие примыкает к существующему событию или перекрывает его с точки зрения значений измерений, а его временные отрезки совпадают или перекрываются, новое событие объединяется с существующим событием и диапазон измерений соответственно расширяется. Для получения более подробной информации см. Сценарии слияния совпадающих событий.
- Удалить перекрытия - измерение, дата начала и дата окончания существующих событий корректируются, чтобы предотвратить перекрытия по времени и значениям измерений после создания нового линейного события или событий. Дополнительные сведения см. в сценариях удаления перекрытий.
- Щелкните Далее.
Появится таблица Управление атрибутами со значениями атрибутов по умолчанию из ниспадающего списка Набор атрибутов.
Список Набор атрибутов содержит другие наборы атрибутов, если они настроены.
Примечание:
Включите опцию Перейти к следующему измерению при запуске, чтобы начать следующее редактирование с конечного измерения предыдущего редактирования. Метод окончания и его заполненная информация, взятая из предыдущего редактирования, будут перенесены в следующее редактирование как метод начала и его заполненная информация.
Например, если вы используете значение Метод От Смещения местоположения и значение Метод До Координат для добавления линейного события, включение этой опции запустит ваше следующее редактирование со значениями Метод От и Метод До Координат с информацией о координатах из предыдущего редактирования в разделе От: Координаты.
- Введите атрибутивную информацию для событий, используя опции Управления атрибутами.
Примечание:
Щелкните Копировать значения атрибутов, выбрав событие на карте
и щелкните маршрут на карте, чтобы скопировать атрибуты события с другого маршрута. - Щелкните Запустить.
Новые линейные события создаются и отображаются на карте. В верхней части панели появится сообщение с подтверждением, когда будет создано вновь добавленные линейные события.
Референтное смещение при использовании метода смещения местоположения
Модель данных событий Pipeline Referencing поддерживает настройку референтных полей и их включение с помощью инструмента Включить поля референта. После того как поля референта настроены и включены в слое, местоположения референта заполняются и сохраняются в этом слое при добавлении или редактировании событий.
Когда линейные события создаются с использованием метода смещения местоположения в слое с поддержкой референтов, имя точечного слоя используется как значение RefMethod. Значение RefLocation равно IntersectionID, если используемый точечный слой является пересечением; в противном случае значение равно Object ID.
Если какое-либо измерение линейного события обновляется, соответствующее значение смещения обновляется, чтобы отразить новое измерение.
Примечание:
Чтобы сместить событие из класса точечных объектов, который не является частью LRS (но присутствует в сервисе объектов), и захватить точечный объект, не относящийся к LRS, используемый в полях Референта, необходимо вручную добавить код и описание (имя) этого класса объектов в домен dReferentMethod.
Узнайте больше о свойствах полей референта и смещения, добавленных вручную, в слое событий
Примеры в подразделах ниже демонстрируют влияние добавления линейного события, для которого включены референтные значения.
Перед добавлением линейного события с референтами
На следующей схеме показаны маршруты перед созданием события:
В следующей таблице приведены подробные сведения о маршрутах:
| ID маршрута | Измерение От | Измерение До | Дата От | Дата До |
|---|---|---|---|---|
R1 | 0 | 5 | 01.01.2000 | <Null> |
R2 | 2 | 12 | 01.01.2000 | <Null> |
R3 | 13 | 18 | 01.01.2000 | <Null> |
После добавления линейного события с референтами
На следующей диаграмме показано линейное событие, которое было добавлено к слою событий с включенными референтами:
В следующей таблице приведены сведения о референтных полях в Событии1 после создания события. Слой Пересечения используется как значения FromRefMethod и ToRefMethod, а пересечение используется как значения FromRefLocation и ToRefLocation.
| FromRefMethod | FromRefLocation | FromRefOffset | ToRefMethod | ToRefLocation | ToRefOffset |
|---|---|---|---|---|---|
Пересечение | Intersection1 | -4 | Пересечение | Intersection1 | 4 |
В следующей таблице приведены сведения о полях событий по умолчанию после создания события:
| ID события | FromRouteID | ToRouteID | Дата От | Дата До | Измерение От | Измерение До |
|---|---|---|---|---|---|---|
Событие1 | R2 | R2 | 01.01.2000 | <Null> | 3 | 11 |
Вы можете редактировать событие с помощью таблицы атрибутов, чтобы в нем использовались референты, отличные от применяемых по умолчанию значений. При последующих изменениях маршрута, значения RefMethod и RefLocation возвращаются к родительской сети LRS и маршруту соответственно.
Перед добавлением нескольких линейных событий с референтами
На следующей схеме показаны маршруты перед созданием события:
В следующей таблице приведены подробные сведения о маршрутах:
| ID маршрута | Измерение От | Измерение До | Дата От | Дата До |
|---|---|---|---|---|
R1 | 0 | 5 | 01.01.2000 | <Null> |
R2 | 2 | 12 | 01.01.2000 | <Null> |
R3 | 13 | 18 | 01.01.2000 | <Null> |
После добавления нескольких линейных событий с референтами
На следующей диаграмме показаны несколько линейных событий, для которых включены референты:
В следующей таблице приведены сведения о референтных полях в Событии1 после создания события:
| FromRefMethod | FromRefLocation | FromRefOffset | ToRefMethod | ToRefLocation | To RefOffset |
|---|---|---|---|---|---|
Аномалия | 106 | -4 | Аномалия | 106 | 4 |
В следующих таблицах приведены сведения о полях событий по умолчанию после создания события:
ConsequenceSegment
| ID события | FromRouteID | ToRouteID | Дата От | Дата До | Измерение От | Измерение До |
|---|---|---|---|---|---|---|
Событие1 | R2 | R2 | 01.01.2000 | <Null> | 3 | 11 |
DOTClass
| ID события | FromRouteID | ToRouteID | Дата От | Дата До | Измерение От | Измерение До |
|---|---|---|---|---|---|---|
Событие1 | R2 | R2 | 01.01.2000 | <Null> | 3 | 11 |
ExcavationDamage
| ID события | FromRouteID | ToRouteID | Дата От | Дата До | Измерение От | Измерение До |
|---|---|---|---|---|---|---|
Событие1 | R2 | R2 | 01.01.2000 | <Null> | 3 | 11 |
Вы можете редактировать событие с помощью таблицы атрибутов, чтобы в нем использовались референты, отличные от применяемых по умолчанию значений. При последующих изменениях маршрута, значения RefMethod и RefLocation возвращаются к родительской сети LRS и маршруту соответственно.
Сценарии исключения наложений
Пример ниже демонстрирует добавление линейных событий, которые перекрываются при отметке опции Исключить наложения.
Сценарий одного события
В этом примере Route1 содержит существующее событие DOT Class, которое имеет даты от 1/1/2000 до <Null>. Продемонстрировано влияние добавления второго события DOT Class с перекрывающимися измерениями.
На следующей схеме показан маршрут и существующее событие:
В следующей таблице приведены сведения о пользовательских значениях для события EventA перед редактированием.
| ID события | Слой событий | Тип класса |
|---|---|---|
Событие A | Класс DOT | Класс 1 |
В следующей таблице приведены сведения о EventA перед редактированием:
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Speed |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 3 | 7 | 01.01.2000 | <Null> | 65 |
На следующей схеме показан маршрут и второе событие, добавленное с датами от 1/1/2005 до <Null>:
В следующей таблице приведены сведения о пользовательских значениях для EventB:
| ID события | Слой событий | Тип класса |
|---|---|---|
EventB | Класс DOT | Класс 2 |
В следующей таблице содержатся сведения о EventB после редактирования:
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Speed |
|---|---|---|---|---|---|---|
EventB | Маршрут1 | 5 | 7 | 01.01.2005 | <Null> | 45 |
На следующей схеме показано влияние включения опции Исключить наложения:
В следующей таблице приведены сведения о событиях после создания второго события:
| ID события | Слой событий | Тип класса |
|---|---|---|
EventA | Класс DOT | Класс 1 |
EventB | Класс DOT | Класс 2 |
В следующей таблице приведены сведения об отмеченной опции Исключить наложения.
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Speed |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 3 | 7 | 01.01.2000 | 01.01.2005 | 65 |
EventA | Маршрут1 | 3 | 5 | 01.01.2005 | <Null> | 65 |
EventB | Маршрут1 | 5 | 7 | 01.01.2005 | <Null> | 45 |
Сценарий с несколькими событиями
В этом примере Route1 имеет два события, DOT Class и Operating Pressure Range (диапазон рабочего давления), оба имеют даты от 1/1/2000 до <Null>. Продемонстрировано влияние добавления второй пары событий в те же слои событий с перекрывающимися измерениями.
На следующей схеме показан маршрут и существующие события:
В следующей таблице приведены сведения о пользовательских значениях для EventA и EventC. Слой класса DOT Class содержит пользовательские поля Class Type и Class Source, а слой диапазона рабочего давления Operating Pressure Range содержит пользовательские поля типа давления Pressure Type и значения давления Pressure Value.
| ID события | Слой событий | Пользовательское значение 1 | Пользовательское значение 2 |
|---|---|---|---|
EventA | Класс DOT | Класс 1 | Вычислено |
EventC | Диапазон рабочего давления | Дизайн | 500 |
В следующей таблице приведены сведения о EventA и EventC перед редактированием:
Ограничения скорости
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Ограничения скорости |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 3 | 7 | 01.01.2000 | <Null> | 65 |
Парковка
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Парковка |
|---|---|---|---|---|---|---|
EventC | Маршрут1 | 2 | 7 | 01.01.2000 | <Null> | Только левое |
На следующей схеме показан маршрут и два новых события в тех же слоях событий, которые добавлены с датами от 1/1/2005 до <Null>:
В следующей таблице содержатся сведения о EventB и EventD:
| ID события | Слой событий | Пользовательское значение 1 | Пользовательское значение 2 |
|---|---|---|---|
EventB | Класс DOT | Класс 2 | Вычислено |
EventD | Диапазон рабочего давления | Сертификат | 700 |
В следующей таблице приведены сведения о EventB и EventD:
Ограничения скорости
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Ограничения скорости |
|---|---|---|---|---|---|---|
EventB | Маршрут1 | 5 | 7 | 01.01.2005 | <Null> | 45 |
Парковка
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Парковка |
|---|---|---|---|---|---|---|
EventD | Маршрут1 | 5 | 7 | 01.01.2005 | <Null> | Обе |
На следующей схеме показан маршрут и события после включения опции Исключить наложения:
В следующей таблице приведены сведения о пользовательских значениях для EventA и EventB в классе DOT, а также Events и EventD в Operating Pressure Range:
Подсказка:
Каждое событие имеет несколько пользовательских полей, значения которых показаны в столбцах Пользовательское значение 1 и Пользовательское значение 2 в следующей таблице. Значения в этих столбцах соответствуют значению слоя событий в той же строке.
| ID события | Слой событий | Пользовательское значение 1 | Пользовательское значение 2 |
|---|---|---|---|
EventA | Класс DOT | Класс 1 | Вычислено |
EventB | Класс DOT | Класс 2 | Вычислено |
EventC | Диапазон рабочего давления | Дизайн | 500 |
EventD | Диапазон рабочего давления | Сертификат | 700 |
В следующей таблице приведены сведения об отмеченной опции Исключить наложения.
Ограничения скорости
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Ограничения скорости |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 3 | 7 | 01.01.2000 | 01.01.2005 | 65 |
EventA | Маршрут1 | 3 | 5 | 01.01.2005 | <Null> | 65 |
EventB | Маршрут1 | 5 | 7 | 01.01.2005 | <Null> | 45 |
Парковка
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Парковка |
|---|---|---|---|---|---|---|
EventC | Маршрут1 | 3 | 7 | 01.01.2000 | 01.01.2005 | Только левое |
EventC | Маршрут1 | 3 | 5 | 01.01.2005 | <Null> | Только левое |
EventD | Маршрут1 | 5 | 7 | 01.01.2005 | <Null> | Обе |
Сценарии слияния совпадающих событий
Пример ниже демонстрирует добавление линейных событий, которые имеют совпадающие измерения при включенной опции Слияние совпадающих событий.
Сценарий одного события
В этом примере Route1 содержит существующее событие DOT Class, которое имеет даты от 1/1/2000 до <Null>. Продемонстрировано влияние добавления события DOT Class с перекрывающимися измерениями при включенной опции Слияние совпадающих событий.
На следующей схеме показан маршрут и существующее событие:
В следующей таблице приведены сведения о EventA:
| ID события | Слой событий | Тип класса |
|---|---|---|
Событие A | Класс DOT | Класс 1 |
В следующей таблице приведены сведения о EventA перед редактированием:
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Speed |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 0 | 4 | 01.01.2000 | <Null> | 65 |
На следующей схеме показан маршрут и второе событие, добавленное с датами от 1/1/2000 до <Null>:
В следующей таблице приведены сведения о новом вводе:
| ID события | Слой событий | Тип класса |
|---|---|---|
[NewEvent input] | Класс DOT | Класс 1 |
В следующей таблице приведены сведения о новом вводе:
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Speed |
|---|---|---|---|---|---|---|
[NewEvent input] | Маршрут1 | 4 | 8 | 01.01.2000 | <Null> | 65 |
На следующей схеме показано влияние включения опции Слияние совпадающих событий при добавлении нового события:
В следующей таблице приведены сведения после создания события:
| ID события | Слой событий | Тип класса |
|---|---|---|
EventA | Класс DOT | Класс 1 |
В следующей таблице приведены сведения после объединения новых измерений события с EventA:
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Speed |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 0 | 8 | 01.01.2000 | <Null> | 65 |
Сценарий с несколькими событиями
В этом примере маршрут Route1 имеет два события, DOT Class (EventA) и Operating Pressure Range (EventB), оба имеют даты от 1/1/2000 до <Null>. Продемонстрировано влияние добавления второй пары событий с перекрывающимися измерениями в те же слои событий, но с отличающимися датами начала и окончания.
На следующей схеме показан маршрут и существующие события:
В следующей таблице приведены сведения о пользовательских значениях для EventA и EventC перед редактированием. Слой класса DOT Class содержит пользовательское поле Class Type с Class Source, а слой диапазона рабочего давления Operating Pressure Range содержит пользовательское поле Pressure Type со значением Design.
| ID события | Слой событий | Пользовательское значение 1 |
|---|---|---|
EventA | Класс DOT | Класс 1 |
EventB | Диапазон рабочего давления | Дизайн |
В следующей таблице приведены сведения о EventA и EventB перед редактированием:
Ограничения скорости
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Ограничения скорости |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 0 | 4 | 01.01.2000 | <Null> | 65 |
Парковка
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Парковка |
|---|---|---|---|---|---|---|
EventB | Маршрут1 | 0 | 5 | 01.01.2000 | <Null> | Только левое |
На следующей диаграмме показан маршрут и входные данные для новых событий, которые добавляются с датами от 1/1/2005 до <Null>:
В следующей таблице приведены сведения о вводе нового события:
| ID события | Слой событий | Пользовательское значение |
|---|---|---|
[NewEvent1 input] | Класс DOT | Класс 1 |
[NewEvent2 input] | Диапазон рабочего давления | Дизайн |
В следующих таблицах приведены сведения о вводе нового события:
Ограничения скорости
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Ограничения скорости |
|---|---|---|---|---|---|---|
[NewEvent1] | Маршрут1 | 4 | 8 | 01.01.2005 | <Null> | 65 |
Парковка
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Парковка |
|---|---|---|---|---|---|---|
[NewEvent2] | Маршрут1 | 4 | 8 | 01.01.2005 | <Null> | Только левое |
На следующей схеме показан маршрут и события после объединения новых событий на основе перекрывающихся измерений. В этом случае даты приводят к новой записи события или новому временному срезу для существующих событий с обновленными измерениями.
В следующей таблице приведены сведения о пользовательских значениях для EventA в DOT Class и EventB в Operating Pressure Range: DOT Class имеет две записи событий со значением пользовательского типа класса, Class 1. Operating Pressure Range также содержит две записи событий с пользовательским значением Pressure Type, Design.
| ID события | Слой событий | Пользовательское значение |
|---|---|---|
EventA | Класс DOT | Класс 1 |
EventA | Класс DOT | Класс 1 |
EventB | Диапазон рабочего давления | Дизайн |
EventB | Диапазон рабочего давления | Дизайн |
В следующей таблице приведены сведения после слияния событий:
Ограничения скорости
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Ограничения скорости |
|---|---|---|---|---|---|---|
EventA | Маршрут1 | 0 | 4 | 01.01.2000 | 01.01.2005 | 65 |
EventA | Маршрут1 | 0 | 8 | 01.01.2005 | <Null> | 65 |
Парковка
| ID события | Имя маршрута | Измерение От | Измерение До | Дата От | Дата До | Парковка |
|---|---|---|---|---|---|---|
EventB | Маршрут1 | 0 | 5 | 01.01.2000 | 01.01.2005 | Только левое |
EventB | Маршрут1 | 0 | 8 | 01.01.2005 | <Null> | Только левое |
