Рабочие процессы и модели хранения в телекоммуникационной отрасли отличаются от других сфер коммунальных услуг. В отличие от традиционных специализированных сетей специализированная сеть телекоммуникаций создана с учетом сложностей, связанных с управлением большим количеством объектов, и для поддержки расширенных требования к модели контуров, связанных с телекоммуникационными операциями.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Специализированная сеть телекоммуникаций отличается от традиционных специализированных сетей тем, что в их схеме используются таблицы управления контурами, которые позволяют моделировать и управлять набором компонентов, представляющих путь сигнала между элементами в сети. Этот тип специализированной сети не поддерживает управление подсетями, но вместо этого использует различные инструменты и команды, которые позволяют управлять контурами в вашей сети.
Примечание:
Для специализированной сети телекоммуникаций требуется 8 версия Входной инженерной сети в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5.
Специализированная сеть телекоммуникаций поддерживает группировку объектов соединений, объектов ребер и связей. Это позволяет моделировать логическую коллекцию строк, имеющих общую топологию и атрибуцию, используя одну запись. Например, один сгруппированный объект ребра можно использовать для моделирования всех 96 волоконных жил в одном волоконном кабеле с помощью схемы группировки, которая передает информацию о диапазоне идентификаторов, например, о том, где начинается группа (FirstUnit) и сколько объектов в группе (NumUnits).
Более подробно о работе с идентификаторами единиц
Классы специализированной сети телекоммуникаций
При добавлении специализированной сети телекоммуникаций к инженерной сети поля атрибутов добавляются к непространственным объектам ребер и соединений, а также к Таблице связей для поддержки группировки, цветовых схем и связей на основе внешнего ключа. Таблицы управления контурами создаются для управления вашими контурами, а таблица измененных объектов создается для управления статусом непространственных объектов и связей в специализированной сети.
Каждая специализированная сеть телекоммуникаций состоит из четырех классов объектов (Устройство, Линия, Соединение и Узел) и пяти таблиц (JunctionObject, EdgeObject, Circuit, CircuitSection и Subcircuit), которые создаются при создании специализированной сети телекоммуникаций с помощью инструмента Добавить специализированную сеть телекоммуникаций. Эти классы содержат схему, отличную от схемы в традиционной специализированной сети, и создаются с системными атрибутивными доменами, назначенными системным полям для использования в инженерной сети. Для использования этих полей требуется дополнительная настройка.
Ниже описываются эти четыре класса объектов:
- Устройство — представляет собой точечные объекты оборудования, такие как коммутатор, оптический сетевой терминал или антенна. Это компактные объекты, через которые проходит поток и взаимодействие ресурсов. Например, коммутатор определяет цель запроса и управляет маршрутизацией данных, а оптический сетевой терминал преобразует сигнал из оптоволокна в форму, пригодную для использования устройствами. Устройства могут иметь терминалы, когда есть определенные точки входа в устройство. Устройства могут быть связаны с другими устройствами, соединениями и линиями. Устройства могут входить в состав узлов, а также структурных соединений, линий или границ, которые выступают как контейнеры. Устройства также могут содержать другие пространственные и непространственные сетевые объекты. При назначении категории Контейнер единиц их можно использовать для управления идентификаторами единиц (ID единиц) в сгруппированных объектах, назначенных как идентифицируемые единицы через поле атрибута Next unit ID.
- Линия — представляет линейные объекты, такие как кабели или беспроводные пути. Это линии, по которым доставляются ваши ресурсы.
- Соединения — представляют местоположения, где линии соединяются с линиями посредством таких объектов, как петля провисания, соединительная муфта или подъемник. Основное применение объектов соединений заключается в разрешении устройств или линий подключаться к другой линии в средней вершине. Соединения размещаются по мере необходимости, чтобы обеспечить подключение всех объектов сети.
- Узел — представляет собой оборудование, содержащее другие устройства, соединения и линии. Это используется, когда вы хотите смоделировать внутренние части оборудования с использованием пространственных объектов. Также как и с объектами устройств, объекты узлов являются компактными объектами, но различные узлы содержат разные другие важные устройства. Для отображения узлов рекомендуется использовать один символ на карте, при этом моделируя внутренние объекты и их подключения. Внутренние объекты узла можно просмотреть на карте или в виде схемы. Потенциальными примерами объектов узлов являются коммутационные панели или сплиттеры.
Ниже следует описание этих пяти таблиц:
- JunctionObject — представляет непространственные объекты соединений, такие как шасси, порты или соединения, которые содержатся в устройствах, соединениях или других сетевых объектах. Объекты соединения могут также содержать другие объекты соединения и дополнительно иметь терминалы, если существуют различные точки входа для объекта. При назначении категории Контейнер единиц их можно использовать для управления идентификаторами единиц (ID единиц) в сгруппированных объектах, назначенных как идентифицируемые единицы через поле атрибута Следующий ID единиц.
- EdgeObject — представляет непространственные объекты ребер, такие как медные жилы, волоконно-оптические жилы или беспроводные сигналы, содержащиеся в линии. Объекты ребер также могут содержать другие пространственные и непространственные объекты. При назначении категории Контейнер единиц их можно использовать для управления идентификаторами единиц (ID единиц) в сгруппированных объектах, назначенных как идентифицируемые единицы через поле атрибута Следующий ID единиц.
- Контур — поддерживаемая системой таблица управления контурами, содержащая уникально именованные контуры в специализированной сети телекоммуникаций.
- CircuitSection — системная таблица управления контурами, в которой хранится информация о расположении секций, входящих в состав контуров. Каждая запись этой таблицы представляет собой набор местоположений (начальная точка, точка остановки, барьер или подконтур), используемых на участке.
- Подконтур — поддерживаемая системой таблица управления контурами, которая отображает, как контуры подразделяются для определения другого контура.

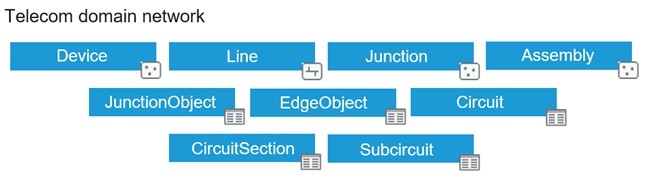

На следующей диаграмме показаны классы в инженерной сети для телекоммуникационной компании, которая использует специализированную сеть телекоммуникаций наряду с традиционной электрической специализированной сетью для обслуживания своих клиентов:
Присвоение имен классу специализированной сети
Каждое имя класса начинается с имени, которое вы указали для специализированной сети телекоммуникаций. Кроме того, при создании специализированной сети можно определить псевдоним, который будет применяться к каждому классу специализированной сети. Например, класс пространственных объектов TelcoDevice может иметь псевдонимы по умолчанию для устройств Telco. Классы, входящие в специализированную сеть телекоммуникаций, указаны в следующей таблице.
В следующей таблице приведены примеры имен и псевдонимов для классов в специализированной сети телекоммуникаций с именем Telco:
Имена классов в специализированной сети телекоммуникаций
| Имя суффикса класса | Имя класса | Псевдоним класса |
|---|---|---|
Device | TelcoDevice | Устройство Telco |
Line | TelcoLine | Линия Telco |
Assembly | TelcoAssembly | Узел Telco |
Junction | TelcoJunction | Соединение Telco |
EdgeObject | TelcoEdgeObject | Объект ребра Telco |
JunctionObject | TelcoJunctionObject | Объект соединения Telco |
Circuit | TelcoCircuit | Контуры |
CircuitSection | TelcoCircuitSection | Контур секции |
Subcircuit | TelcoSubcircuit | Подконтуры |
Атрибуты специализированной сети телекоммуникаций
Многие компоненты и оборудование в телекоммуникационной отрасли представлены в виде непространственных объектов. Моделирование этих оптоволоконных систем может представлять значительные сложности с точки зрения объема данных. Чтобы решить эти проблемы и сократить количество записей, используемых для хранения объектов сети в специализированной сети телекоммуникаций, связи в классах специализированной сети моделируются с использованием полей внешнего ключа, а не через Таблицу связей в следующих сценариях:
- Связи связности соединение-ребро — внешние ключи используются для установления связности соединение-ребро "от" и соединение-ребро "до" по обе стороны от объекта ребра с использованием полей FromSourceID, FromGlobalID, FromTerminalID, FromFirstUnit, FromNumUnits, ToSourceID, ToGlobalID, ToTerminalID, ToFirstUnit, ToNumUnits.
- Связи содержания — внешние ключи используются для моделирования связей содержания с использованием полей ContainerSourceID и ContainerGlobalID во всех классах специализированной сети.
Примечание:
При добавлении связей содержания, если у объекта уже есть контейнер, объекты содержания добавляются в Таблицу связей, поле ContainerSourceID обновляется контрольным значением Association, , а значение поля ContainerGlobalID становится null.
Все классы специализированной сети телекоммуникаций обладают следующими атрибутами:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| ASSETGROUP | Группа оборудования | Поле подтипа с основной классификацией по типам объектов. |
| ASSETTYPE | Тип оборудования | Поле с второстепенными классификациями, реализованное в качестве атрибутивных доменов для каждого типа группы оборудования. |
| ASSOCIATIONSTATUS | Статус связи | Описывает тип связи, в котором участвует объект, роль, которую он играет в отношении и свойства видимости объектов. Для дополнительной информации см. Связи и Атрибут статуса связи. |
| CLUSTERKEY | Ключ кластера | Необязательный атрибут, который позволяет улучшить кластеризацию объектов в сетевом индексе. |
| ROOTCONTAINERSTATE | Состояние корневого контейнера | Используется в корневых контейнерах для обозначения того, изменилось ли содержимое объекта с момента последней операции согласования. |
Примечание:
Дополнительные поля добавляются, когда включен глобальный идентификатор Global ID и отслеживание изменений.
Объекты из классов Device и Junction имеют следующие дополнительные атрибуты:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| TERMINALCONFIGURATION | Пути терминала | Конфигурация пути терминала, представленного для объекта. |
| CONTAINERSOURCEID | ID источников контейнеров | Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| CONTAINERGLOBALID | Global ID контейнера | Global ID контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
Объекты из класса Device имеют следующий дополнительный атрибут:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| NEXTUNITID | ID следующей единицы | Если устройство настроено как контейнер единиц, эта последовательность используется для назначения следующего значения идентификатора единиц сгруппированному объекту, идентифицируемому блоком, в иерархии содержания объекта. |
Объекты из класса Assembly имеют следующие дополнительные атрибуты:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| CONTAINERSOURCEID | ID источника контейнера | Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| CONTAINERGLOBALID | Global ID контейнера | Global ID контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
Объекты из класса Line имеют следующие дополнительные атрибуты:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| FROMDEVICETERMINAL | Терминал от устройства | ID терминала, к которому подключается конец "От" линии. |
| TODEVICETERMINAL | Терминал к устройству | ID терминала, к которому подключается конец "До" линии. |
| FLOWDIRECTION | Направление потока | Указывает, протекают ли ресурсы по направлению оцифровки линии или против него или, если поток является неопределенным при моделировании потока с использованием направления оцифровки линий. Более подробно см. Направление стока в инженерной сети.
Примечание:Инженерная сеть версии 7 и новее. |
| CONTAINERSOURCEID | ID источника контейнера | Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| CONTAINERGLOBALID | Global ID контейнера | Global ID контейнера, содержимое которого содержит пространственный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| NUMUNITS | Число единиц | Число единиц в смежной группе. Это используется для проверки, чтобы гарантировать, что общее количество единиц из содержащихся объектов ребер не превышает емкость линейного объекта. |
| COLORSCHEME | Цветовая схема | Указывает цветовую схему, используемую для линейного объекта. По умолчанию – Unknown. |
Примечание:
Атрибуты From device terminal и To device terminal относятся к устройству в первой и последней вершине линии соответственно и не связаны с направлением потока ресурсов по сети.
Таблица JunctionObject содержит следующие дополнительные атрибуты:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| TERMINALCONFIGURATION | Пути терминала | Конфигурация пути терминала, представленного для объекта. |
| CONTAINERSOURCEID | ID источника контейнера | ID источника контейнера, содержимое которого содержит объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| CONTAINERGLOBALID | Global ID контейнера | Global ID контейнера, содержимое которого содержит объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| FIRSTUNIT | Первая единица | Первая единица в смежной группе. Используется для идентификации первой единицы в группе (или диапазоне) единиц, представленных объектом. |
| NUMUNITS | Число единиц | Число единиц в смежной группе. Это используется для проверки, чтобы убедиться, что общее количество единиц содержащихся объектов не превышает вместимости контейнера, а также для установления соединения. |
| NEXTUNITID | ID следующей единицы | Если объект настроен как контейнер единиц, эта последовательность используется для назначения следующего значения идентификатора единиц сгруппированному объекту, идентифицируемому блоком, в иерархии содержания объекта. |
Таблица EdgeObject содержит следующие дополнительные атрибуты:
| Имя поля | Псевдоним поля | Описание |
|---|---|---|
| FLOWDIRECTION | Направление потока | Указывает, протекают ли ресурсы по направлению оцифровки линии или против него или, если поток является неопределенным при моделировании потока с использованием направления оцифровки линий. Более подробно см. Направление стока в инженерной сети.
Примечание:Инженерная сеть версии 7 и новее. |
| CONTAINERSOURCEID | ID источника контейнера | Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| CONTAINERGLOBALID | Global ID контейнера | Global ID контейнера, содержимое которого содержит объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| FROMSOURCEID | Из ID источника | Источник контейнера подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| FROMGLOBALID | Global ID От | Global ID подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| FROMTERMINALID | Terminal ID От | Terminal ID подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| FROMFIRSTUNIT | Первая единица "От" | ID первой единицы, сгруппированной со стороны "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания |
| FROMNUMUNITS | Количество единиц "От" | Число объектов в смежной группе, которая соединена со стороной "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| TOSOURCEID | Oт ID источника | Источник контейнера подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| TOGLOBALID | Global ID До | Global ID подключенного объекта соединения на стороне "До". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| TOTERMINALID | Terminal ID До | Terminal ID подключенного объекта соединения на стороне "До". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| TOFIRSTUNIT | Первая единица "До" | ID первой единицы, сгруппированной со стороны "До". Это атрибут внешнего ключа, используемый для моделирования связей содержания |
| TONUMUNITS | Количество единиц "До" | Число объектов в смежной группе, которая соединена со стороной "До". Это атрибут внешнего ключа, используемый для моделирования связей содержания. |
| FIRSTUNIT | Первая единица | Первая единица в смежной группе. Используется для идентификации первой единицы в группе (или диапазоне) единиц, представленных объектом ребер (например, идентификатором блока оборудования) |
| NUMUNITS | Число единиц | Число единиц в смежной группе. Это используется для проверки, чтобы убедиться, что общее количество единиц из содержащихся объектов ребер не превышает емкость объекта, а также для установления связности. |
| NEXTUNITID | ID следующей единицы | Если объект настроен как контейнер единиц, эта последовательность используется для назначения следующего значения идентификатора единиц сгруппированному объекту, идентифицируемому блоком, в иерархии содержания объекта. |
| RECORDTYPE | Тип записи | Тип группы, которую представляет этот объект ребер (например, Негруппированная/Кабель/Подключение). Этот атрибут позволяет правильно интерпретировать атрибуты группировки объекта. По умолчанию – Ungrouped. |
| COLORSCHEME | Цветовая схема | Указывает цветовую схему, используемую для объекта ребер. По умолчанию – Unknown. |
Три таблицы управления контурами, созданные с помощью первой специализированной сети телекоммуникаций (Circuit, CircuitSection и Subcircuit), имеют уникальную схему и характеристики. Более подробно см. Таблицы управления контурами.
