Идентификаторы единиц (или ID единиц) используются для идентификации всех объектов (например, портов или волокон) в пределах единицы оборудования, которые могут быть подключены. ID единицы уникален для каждого компонента оборудования и управляется наверху иерархии содержания оборудования для логической группировки оборудования в объекте непространственного соединения, когда его типу оборудования назначена категория сети Идентифицируемые единицы.
Бета-версия:
Специализированная сеть телекоммуникаций доступна в качестве бета-версии через Early Adopter Community в ArcGIS Pro 3.5 и ArcGIS Enterprise 11.5, в результате чего некоторые ссылки могут быть неактивны. Чтобы получить доступ к этой функции и узнать больше, присоединяйтесь к сообществу Telecom Domain Network Early Adopter Community.
Эти идентификаторы используются вместе с цветовыми схемами для различения сгруппированных объектов, имеющих общий набор атрибутов (например, порты на карте или волокна в кабеле), для моделирования подключения каждого отдельного порта или волокна.
Приведенный выше пример иллюстрирует, как идентификаторы единиц могут использоваться для определения связности между непространственными ребрами и объектами соединения в контуре. Две связи связности, отображенные зелеными линиями, используются для моделирования связности между объектами соединения A и F. Верхняя связь связности соединяет ID единиц 265–276 на стороне ОТ объекта соединения F с ID единиц 1–12 на стороне ДО объекта соединения A в связи. Связь связности ниже моделирует связность между ID единиц 281–288 на стороне ОТ объекта соединения F с ID единиц17–24 на стороне ДО объекта соединения A в связи. Связность устанавливается между диапазонами ID единиц объектов на панели Изменить связи и доступна на панели Трассировка, что позволяет указать диапазон ID единиц, к которому должна применяться начальная точка, конечная точка или барьер при запуске трассировки Путь или Подключено.
В сети объектам могут быть назначены две категории сети для работы с идентификаторами единиц: Контейнер единиц и Идентифицируемый единицами. При создании специализированной сети телекоммуникаций создается атрибутивное поле NextUnitID в классах Device, Edge Object и Junction Object в специализированной сети телекоммуникаций. Объекты, которым назначена категория Контейнер единиц, используют этот атрибут для управления назначением ID единиц объектам, которым назначена категория Идентифицируемый единицами в их иерархии содержания. Когда объект соединения с типом оборудования, которому назначена категория Идентифицируемый единицами, создается как содержание контейнера единиц, объектам назначаются ID единиц на основе значения последовательности NEXTUNITID в контейнере. При обновлении идентификаторов единиц посредством редактирования или резервирования ID единиц значение атрибута Next unit ID в контейнере единицы также обновляется.
Для иллюстрации рассмотрим сценарий, в котором вы создаете новую единицу оборудования с типом оборудования TelcoDevice, которому вы назначили сетевую категорию Контейнер единиц. Это обновит атрибут Next unit ID последовательностью, начинающейся с 1. Затем вы создаете слот и карту, а затем трансивер (TRX) с 8 портами, используя тип оборудования объекта соединения (которому вы ранее назначили категорию сети Идентифицируемый единицами), чтобы завершить иерархию содержания. Трансиверу назначаются последовательные ID из контейнера единиц, начиная с единицы 1 для 8 единиц, обновляя значение атрибута FirstUnit объекта до 1 и значение атрибута NumUnits до 8, после чего значение атрибута Next unit ID оборудования увеличится до 9.
Несколько объектов, идентифицируемых единицами, могут участвовать в иерархии содержания объекта с несколькими объектами контейнеров единиц. Если в иерархии содержания объекта, идентифицируемого единицами, существует несколько контейнеров единиц, то для нахождения первого контейнера единиц в иерархии содержания объекта используется восходящий проход от идентификатора единицы с целью управления ID единиц для объекта.
Для визуализации на диаграмме выше показаны все объекты, которые являются содержанием Телекоммуникационного устройства 1 и участвуют в его иерархии содержания. В то время как несколько объектов, идентифицируемых единицами, присутствуют в качестве содержания Телекоммуникационного устройства 1, это устройство контейнера единиц управляет только идентификаторами единиц для JO9. Это связано с тем, что есть содержание Устройства 1, которому также была назначена категория контейнера единиц. Один конкретный объект соединения (JO9) примечателен тем, что ему присвоены как категория Контейнер единиц, так и Идентифицируемый единицами, при этом его идентификаторы единиц управляются значением атрибута Next unit ID на Устройстве 1, а также он управляет идентификаторами единиц для JO10. В этом сценарии JO2, JO7 и JO9 управляют идентификаторами единиц для JO5, JO8 и JO10 соответственно.
Управление ID единиц с помощью Панели операций с идентификаторами единиц
ID единиц используются в нескольких рабочих процессах, которые включают создание иерархий оборудования, содержащих объекты, идентифицируемые единицами, установление связи между объектами с помощью панели Изменить связи или при включении топологии сети, а также при указании диапазона идентификаторов единиц, которые будут использоваться для начальной точки, конечной точки или барьеров на панели Трассировка. В этом разделе представлен обзор того, как можно управлять идентификаторами единиц на объектах в специализированной телекоммуникационной сети с помощью панели Операции с ID единиц.
Панель Операции с ID единиц содержит четыре операции, которые можно запускать в отношении контейнеров единиц и идентифицируемых единицами в специализированной сети телекоммуникаций для управления идентификаторами единиц:
- Запрос
- Резервировать ID единиц
- Сбросить ID единиц
- Изменить размер ID единиц
Операции Запрос, Резервировать ID единиц и Сброс ID единиц поддерживаются для выбранного объекта контейнера единиц, в то время как операция Изменить размер ID единиц работает с выбранным идентифицируемым объектом единицы.
Требования
Для работы с идентификаторами единиц на панели Операции с ID единиц необходимо выполнить следующие требования.
- Активному элементу должна быть назначена категория контейнер единиц или идентифицируемый единицами и он должен ссылаться на объект из специализированной сети телекоммуникаций.
- Топология сети должна быть включена.
Запрос единиц идентифицируемых в единице оборудования
Операция Запрос возвращает ID единиц для выбранного объекта контейнера единиц и предоставляет информацию о наличии пробелов в единицах содержания. С течением времени в пространстве ID единиц могут появиться пробелы из-за регулярной замены карт и портов на оборудовании. В сценариях, в которых требуется строгий порядок ID единиц в слотах портов, операция Запроса может быть полезна для выявления этих пробелов для их устранения.
Для использования операции Запрос на панели, выполните следующие действия:
- При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
- На вкладке в группе Контуры телекоммуникаций нажмите Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
- На карте выберите объект с типом оборудования, которому присвоена сетевая категория Контейнер единиц.
- Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
- Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
После заполнения Активного элемента в ниспадающем меню Операция становятся доступны параметры Запрос, Резервировать ID единиц и Сбросить ID единиц.
- В ниспадающем меню выберите операцию Запрос и нажмите Применить.

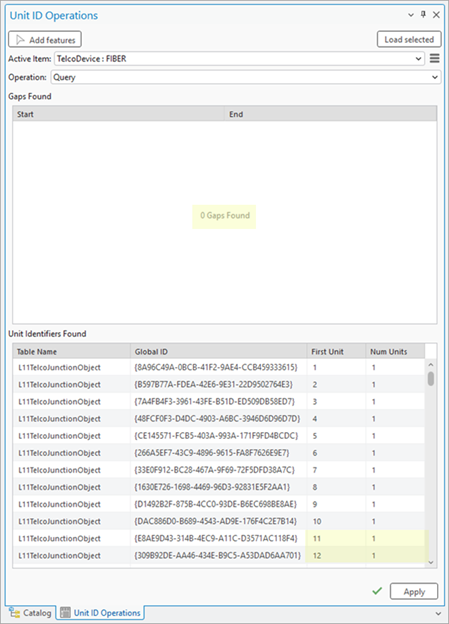

Запрашивается объект контейнера единицы, и возвращаются все объекты, содержащиеся в идентификаторе единицы. Раздел Найденные пробелы отображает все пробелы, обнаруженные в пространстве идентификаторов единиц, а раздел Найденные идентификаторы единиц отображает идентификаторы единиц, управляемые объектом контейнера единиц. Глобальный идентификатор возвращаемых идентифицируемых единицами объектов можно скопировать для использования в другом месте.
Резервирование ID единиц в единице оборудования
Операция Резервировать ID единиц позволяет создать преднамеренный пробел ID единиц в объекте контейнера единиц. Рассмотрим сценарий, в котором вы и другой редактор работаете над добавлением карточек и портов к новому оборудованию. Если порты, которые вы хотите добавить, должны находиться в позициях с 11 по 15, но текущее значение последовательности Next unit ID в контейнере единиц равно 6, операцию Резервировать ID единиц можно использовать для вставки пробела, начинающегося с Первой единицы 6, для 5 единиц. После этой операции значение Next unit ID в контейнере будет равно 11. При последующем создании связей содержания для 5 портов им будут правильно назначены значения атрибутов First units от 11 до 15. Другой редактор затем может использовать существующие пробелы при выполнении своей работы, создав связь содержания, начиная с первой единицы 6.
Для использования операции Резервировать ID единиц на панели, выполните следующие действия:
- При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
- На вкладке в группе Контуры телекоммуникаций нажмите Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
- На карте выберите объект с типом оборудования, которому присвоена сетевая категория Контейнер единиц.
- Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
- Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
После заполнения Активного элемента в ниспадающем меню Операция становятся доступны параметры Запрос, Резервировать ID единиц и Сбросить ID единиц.
- В ниспадающем меню выберите операцию Резервировать ID единиц.
- Для Первой единицы укажите значение, указывающее единицу, с которой начнется вставленный промежуток.
- В поле Количество единиц укажите значение, указывающее количество единиц, которые следует зарезервировать.
- Щелкните Применить.
В пространство идентификатора единицы для объекта контейнера единицы вставляется пробел, а значение атрибута Next unit ID в контейнере единицы обновляется. Если пробел вставляется в существующее пространство идентификаторов, существующие идентификаторы расширяются, начиная со следующего идентификатора единицы, а значения От или До Первой единицы на любых объектах ребер, подключенных к обновленным объектам соединений, обновляются для поддержания связности и ссылки на новые ID единиц.
Сброс ID единиц в единице оборудования
Операция сброса ID единиц может использоваться для сброса ID единиц, связанных с выбранной единицей объекта контейнера. Это выполняется для уменьшения расстояния между ID единиц и устранения пробелов или устранения потенциальных проблем несогласованности данных (например, несинхронизации записей, идентифицируемых единицами, с контейнером единиц).
При запуске эта операция удаляет пробелы, существующие для содержания контейнера единицы, и сбрасывает значение атрибута Next unit ID в самом контейнере. Например, рассмотрим сценарий, в котором пробелы обнаруживаются в примере операции Запроса, показанном на диаграмме ниже.
Вы можете использовать операцию Сброс ID единиц для удаления существующего пробела, начиная с Первой единицы 12 и заканчивая Первой единицей 13, сместив значения Первой единицы вниз на 2.
После завершения значение атрибута Next unit ID для Волокна TelcoDevice обновляется с 15 до 13, а значения От или До Первой единицы для любых объектов ребер, подключенных к обновленным объектам соединений, сбрасываются для поддержания связности.
Для использования операции Сброса ID единиц на панели, выполните следующие действия:
- При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
- На вкладке в группе Контуры телекоммуникаций нажмите Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
- На карте выберите объект с типом оборудования, которому присвоена сетевая категория Контейнер единиц.
- Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
- Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
После заполнения Активного элемента в ниспадающем меню Операция становятся доступны параметры Запрос, Резервировать ID единиц и Сбросить ID единиц.
- В ниспадающем меню выберите операцию Сбросить ID единиц.
- Щелкните Применить.
Пространство идентификатора единицы для выбранного объекта контейнера единиц сбрасывается, и все существующие пробелы удаляются. Значение атрибута Next unit ID в контейнере единиц обновляется, а значения От или До Первой единицы для любых объектов ребер, подключенных к обновленным объектам соединения, сбрасываются для поддержания связности.
Изменить количество единиц, связанных с идентификатором единицы
Операция Изменить размер ID единиц активируется, когда выбран объект, которому назначена сетевая категория Идентифицируемые единицы. Эта операция используется для изменения количества единиц, связанных с идентификатором единицы, увеличивая или уменьшая количество, связанное с объектом, и предоставляет метод для корректировки информации об идентификаторе единицы для объектов после их создания.
Для использования операции Сброса ID единиц на панели, выполните следующие действия:
- При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
- На вкладке в группе Контуры телекоммуникаций нажмите Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
- На карте выберите объект с типом оборудования, которому присвоена сетевая категория Контейнер единиц.
- Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
- Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
Когда Активный элемент заполнен, в ниспадающем меню Операция отображается опция Изменить размер ID единиц.
- В ниспадающем меню выберите операцию Изменить размер ID единиц.
- В поле Количество единиц укажите значение, чтобы увеличить или уменьшить количество единиц, назначенных выбранному объекту идентифицируемых единиц.
- Щелкните Применить.
Количество единиц, связанных с идентифицируемым объектом, увеличивается или уменьшается, а значение атрибута объекта Num units обновляется. Значение атрибута Next unit ID объекта контейнера единицы обновляется, чтобы отразить изменение.
