空间分派 是一种适用于任何逻辑示意图类型的逻辑示意图布局算法。
此布局算法可逐步分离明显接近重叠状态的逻辑示意图交汇点,分离的依据是交汇点的当前位置以及所指定的平移系数。
下图显示了应用空间分派布局之前和之后的示例逻辑示意图:

在活动逻辑示意图地图视图上应用“空间分派”布局
在网络逻辑示意图上应用此布局时,必须满足以下先决条件:
- 由于此操作是事务性操作,因此必须先保存编辑,然后再运行。
- 要应用布局的输入网络逻辑示意图图层必须来自文件地理数据库或移动地理数据库中的公共设施网络或追踪网络,或者网络逻辑示意图服务。 使用企业级地理数据库中的公共设施网络或追踪网络时,输入网络逻辑示意图图层必须来自服务。
要在活动的逻辑示意图地图视图上应用“空间分派”布局,请执行以下任一操作:
注:
要对网络逻辑示意图中的一部分要素应用布局算法,请使用其中一种选择要素工具(例如按矩形选择、按面选择等),并在运行前选择逻辑示意图要素。
在逻辑示意图模板上配置空间分派布局
要在逻辑示意图模板上配置此布局,请使用添加空间分派布局工具。
空间分派布局参数

以下部分阐明了主要的“空间分派”逻辑示意图布局参数。
保留容器布局
大多数布局算法都适用于保留容器布局选项。 选中此选项后,您可以控制算法应用程序,使其在逻辑示意图的顶部图形上运行。 如果未选中此选项,则将针对逻辑示意图中的内容要素和非内容要素应用算法。
迭代次数

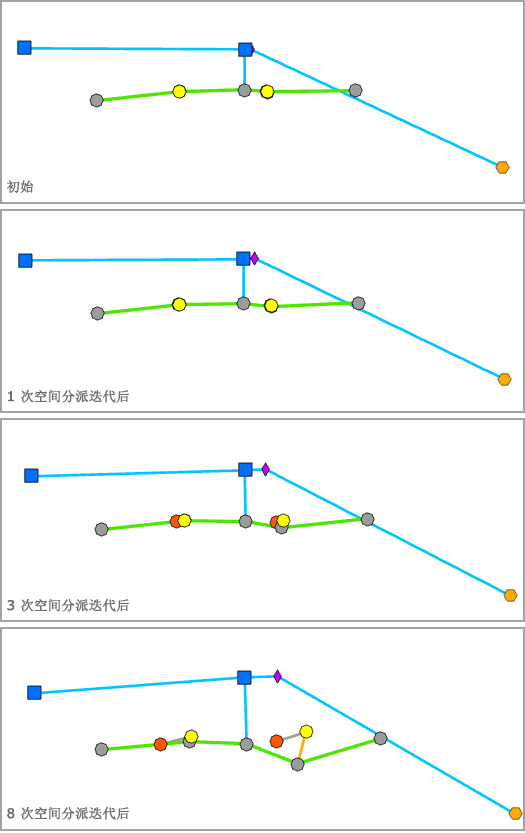

此参数用于设置要处理的迭代次数。 迭代次数越多,几乎重叠的逻辑示意图交汇点之间的间隔就越大,如下图所示:

最大平移系数

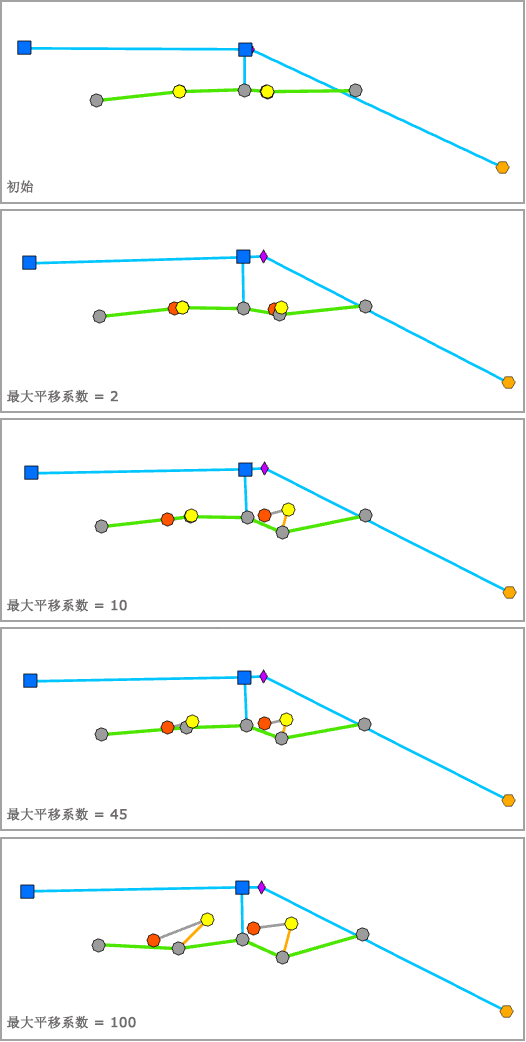

此参数用于增大十分接近的交汇点的逻辑示意图交汇点位移。 平移系数越大,几乎叠置的逻辑示意图交汇点之间的间隔越大。 下图显示了应用具有固定迭代次数和不同的最大平移系数参数值的布局之后,示例逻辑示意图内容的变化情况。
