通过路径和测量添加线事件

适用于 Location Referencing 许可。

路径特征可以表示为具有沿路径的起始和终止测量值信息的线事件。 使用添加线事件工具将线事件添加到地理数据库。

ArcGIS Pipeline Referencing 允许在一条线上添加跨多条路径的事件。

通过路径和测量添加线事件

以下工作流中的示例演示了如何添加线事件：

下表提供了有关属于 LineA 的路径（LA_Route1、LA_Route2 和 LA_Route3）属性的详细信息：

路径 ID	起始日期	结束日期
LA_Route1	1/1/2000	<空>
LA_Route2	1/1/2000	<空>
LA_Route3	1/1/2000	<空>

要按路径和测量添加线事件，请完成以下步骤：

1. 在 ArcGIS Pro 中打开地图并缩放到要添加线事件的位置。
2. 单击位置参考选项卡，然后在事件组中，单击添加 > 线事件 。

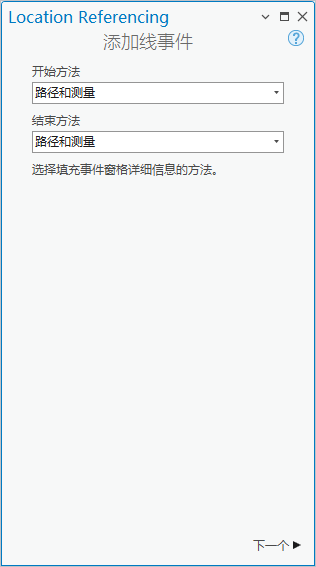

   添加线事件窗格随即显示，其中路径和测量默认值作为开始方法和结束方法的值。

   使用路径和测量方法，测量位置基于所选路径的测量值。



3. 单击下一步。

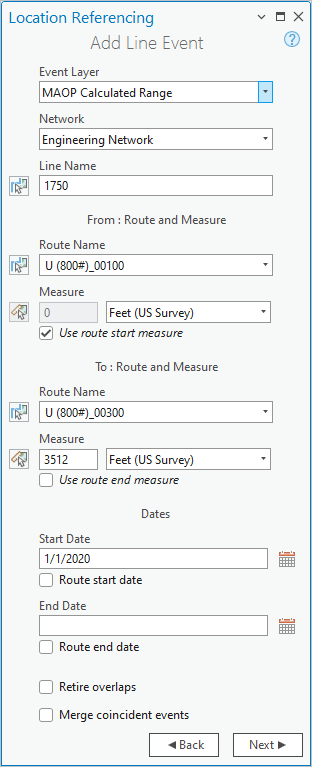

   开始：路径和测量、结束：路径和测量和日期部分将显示在添加线事件窗格中。



4. 单击事件图层下拉箭头，然后选择线事件图层。

   选择事件图层后，网络图层会自动填充。 该网络用作源线性参考方法 (LRM) 来定义事件的输入测量值。

   该网络是作为要素服务中的图层发布的 LRS 网络。

5. 如果所选事件图层的父网络是线网络，请单击从地图中选择线 并选择一个值以填充线名称文本框。

   或者，在线名称文本框中提供线名称。

6. 单击从地图中选择路径 ，然后单击地图上的路径以填充路径值。

   注：

   如果显示了有关获取锁或协调的消息，则将启用冲突预防。

7. 在开始：路径和测量部分中，通过执行以下操作之一来指定沿路径的新线事件的起始测量值以填充测量值文本框：
   • 单击从地图中选择测量值 ，然后在地图上单击沿路径的起始测量值。
   • 选中路径开始日期复选框。
   • 在测量值文本框中提供起始测量值。

   注：

   单击从地图中选择路径 或从地图中选择测量值 后，可以将鼠标悬停在路径上以查看路径并在指针位置进行测量。

   您可以在位置参考选项卡上的选项对话框中设置地图比例选项以显示路径和测量信息。

   将在地图上的选定位置显示一个绿点。

8. 或者，在结束：路径和测量部分中，通过执行以下操作之一来指定沿路径的新线事件的终止测量值以填充测量值文本框。
   • 单击从地图中选择测量 ，然后在地图上选择沿路径的终止测量值。
   • 选中使用路径终点测量值复选框。
   • 在测量值文本框中提供终止测量值。

   将在地图上的选定位置显示一个红点。 将在绿点和红点之间创建事件。

9. 通过执行以下操作之一指定事件的开始日期：
   • 单击日历 并选择开始日期。
   • 在开始日期文本框中提供开始日期。
   • 双击开始日期文本框使用当前日期。
   • 选中路径开始日期复选框。

   开始日期默认值为当前日期，但可以使用日期选择器选择不同的日期。

10. 或者，通过执行以下操作之一指定事件的结束日期：
    • 单击日历 并选择结束日期。
    • 在结束日期文本框中提供结束日期。
    • 双击结束日期文本框使用当前日期。

    如果未提供结束日期，则该事件从事件的开始日期到未来一直有效。

11. 选择数据验证选项以防止通过线事件设置路径特征时使用错误的输入。
    • 停用重叠 - 创建新的线事件或事件后，现有事件的测量值、开始日期和结束日期将进行调整以防止时间和测量值发生重叠。 有关详细信息，请参阅停用重叠场景。



    • 合并重合事件 - 当新事件的所有属性值与现有事件完全相同时，如果新事件的测量值与现有事件的测量值相邻或重叠，并且其时间片重合或重叠，则新事件会与现有事件合并，测量值范围相应地扩大。 有关详细信息，请参阅合并重合事件场景



      。
12. 单击下一步。

    所选事件图层的属性将显示在管理属性下。

13. 为事件提供属性值信息。



    注：

    单击通过在地图上选择事件来复制属性值 ，然后单击一个属于地图上同一事件图层的现有线事件以从该事件复制事件属性。

    注：

    支持为字段配置编码值属性域、范围属性域、子类型、条件值和属性规则。

14. 单击运行。

    添加线事件，并且其显示在地图上后，将显示一条确认消息。

下表提供了关于添加线事件后的跨越事件的详细信息：

事件	始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于	位置错误	MAOP 设计压力
Event1	LA_Route1	LA_Route3	1/1/2000	<空>	5	35	无错误	800

下图显示了工具运行后的路径和跨越事件：

使用路径和测量方法时的引用偏移

Pipeline Referencing 事件数据模型支持引用事件字段的配置，并允许使用启用引用字段工具。 在图层中配置和启用引用字段后，在添加或编辑事件时，将在该图层中填充并保留引用位置。

默认情况下，在启用引用的图层中使用路径和测量创建线事件时，将使用父 LRS 网络作为 FromRefMethod 和 ToRefMethod 值，使用路径作为 FromRefLocation 和 ToRefLocation 值。 线事件的起始测量值和终止测量值将用作 FromRefOffset 和 ToRefOffset 值。

如果更新线事件的测量值，则相应的偏移值会更新以反映新测量值。

以下示例演示了添加启用了引用值的线事件的影响。

通过引用添加线事件之前

以下逻辑示意图显示了事件创建之前的路径：

下表提供了有关路径的详细信息：

路径 ID	起始日期	结束日期	测量始于	测量止于
R1	1/1/2000	<空>	0	5
R2	1/1/2000	<空>	7	12
R3	1/1/2000	<空>	13	18

通过引用添加线事件之后

以下逻辑示意图显示了路径及其相关联事件：

下表提供了事件创建之后事件引用字段的详细信息：

FromRefMethod	FromRefLocation	FromRefOffset	ToRefMethod	ToRefLocation	ToRefOffset
PipeSeriesNetwork	R1	0	PipeSeriesNetwork	R3	18

下表显示了事件创建之后的默认事件字段：

始于路径 ID	止于路径 ID	起始日期	结束日期	测量始于	测量止于
R1	R3	1/1/2000	<空>	0	18

您可以使用属性表编辑事件，以使事件使用引用而非默认值。 如果进行了后续路径编辑，则 RefMethod 和 RefLocation 值将分别恢复为父 LRS 网络和路径。

停用重叠场景

以下示例演示了在选中停用重叠复选框时添加重叠线事件的情况。

在本示例中，Route1 具有日期从 1/1/2000 到 <空> 的现有 DOT Class 事件。 示例展示了添加包含重叠测量值的第二个 DOT Class 事件的影响。

以下示意图显示了路径及其现有事件：

下表提供了有关编辑之前的 EventA 自定义值的详细信息：

事件 ID	事件图层	类类型
事件 A	DOT Class	类 1

下表提供了有关编辑之前的 EventA 默认字段值的详细信息：

事件 ID	路径名称	测量始于	测量止于	起始日期	结束日期
EventA	Route1	3	7	1/1/2000	<空>

以下示意图显示了路径以及添加的日期从 1/1/2005 到 <空> 的第二个事件：

下表提供了有关 EventB 的自定义值的详细信息：

事件 ID	事件图层	类类型
EventB	DOT Class	类 2

下表提供了有关编辑之后的 EventB 默认字段值的详细信息：

事件 ID	路径名称	测量始于	测量止于	起始日期	结束日期
EventB	Route1	5	7	1/1/2005	<空>

以下示意图显示了选中停用重叠复选框对路径和两个事件的影响：

下表提供了创建事件之后两个事件的自定义值的详细信息：

事件 ID	事件图层	类类型
EventA	DOT Class	类 1
EventB	DOT Class	类 2

提示：

EventA 包含两条事件记录，它们具有相同的自定义值，但日期不同（并且起始测量值和终止测量值也不相同）。

下表提供了有关应用停用重叠后的默认值的详细信息：

事件 ID	路径名称	测量始于	测量止于	起始日期	结束日期
EventA	Route1	3	7	1/1/2000	1/1/2005
EventA	Route1	3	5	1/1/2005	<空>
EventB	Route1	5	7	1/1/2005	<空>

合并重合事件场景

以下示例演示了在选中合并重合事件复选框时添加具有重合测量值的线事件的情况。

在本示例中，Route1 具有日期从 1/1/2000 到 <空> 的现有 DOT Class 事件。 示例展示了选中合并重合事件时添加具有重合测量值的 DOT Class 事件的影响。

以下示意图显示了路径及其现有事件：

下表提供了有关 EventA 的自定义值的详细信息：

事件 ID	事件图层	类类型
事件 A	DOT Class	类 1

下表提供了有关编辑之前的 EventA 默认字段值的详细信息：

事件 ID	路径名称	测量始于	测量止于	起始日期	结束日期
EventA	Route1	0	4	1/1/2000	<空>

以下示意图显示了路径以及添加的日期从 1/1/2000 到 <空> 的第二个事件：

下表提供了有关新输入的自定义值的详细信息：

事件 ID	事件图层	类类型
[NewEvent 输入]	DOT Class	类 1

下表提供了有关新输入的默认字段值的详细信息：

事件 ID	路径名称	测量始于	测量止于	起始日期	结束日期
[NewEvent 输入]	Route1	4	8	1/1/2000	<空>

以下示意图显示了在添加新事件时选中合并重合事件复选框的影响：

下表提供了创建事件之后事件的自定义值的详细信息：

事件 ID	事件图层	类类型
EventA	DOT Class	类 1

下表提供了有关新事件测量值与 EventA 合并后的默认值的详细信息：

事件 ID	路径名称	测量始于	测量止于	起始日期	结束日期
EventA	Route1	0	8	1/1/2000	<空>
