可以使用配色方案（或颜色代码），基于电信域网络中包裹光纤束、电缆护套和连接器的纤芯、套管或护套的颜色来区分光纤系统中的光纤束、电缆护套和连接器。
配色方案包括多个组，这些组描述了分组对象的每个等级分级。 电信组织可以定义各种配色方案来表示所使用的不同类型的电缆。 将为电缆内的每根光纤分配唯一逻辑序列号或单元标识符，由分组边对象记录上的 First unit 和 Num units 属性指示。 配色方案可提供一种直观的方式，与分组边对象上的单元标识符进行交互。
借助添加配色方案工具，可以创建一个配色方案，其中包含描述特定电缆类型颜色所需的基本组和级别。 可以使用删除配色方案工具从公共设施网络中移除配色方案。
要求
要添加配色方案，必须满足以下要求：
- 输入公共设施网络参数必须引用公共设施网络版本 8 或更高版本。
- 域网络参数必须引用电信域网络。
- 组的级别值必须从 1 开始并按顺序递增。
- 使用企业级地理数据库时，请确保以下各项：
- 输入公共设施网络参数值必须来自作为数据库公共设施网络所有者建立的数据库连接。
- 连接的 ArcGIS Enterprise 门户账户必须为门户公共设施网络所有者。
许可：
活动门户账户必须具有 ArcGIS Advanced Editing 用户类型扩展模块许可，才能在企业级地理数据库中创建、发布和编辑公共设施网络。 查询和追踪操作不需要用户类型扩展模块。示例

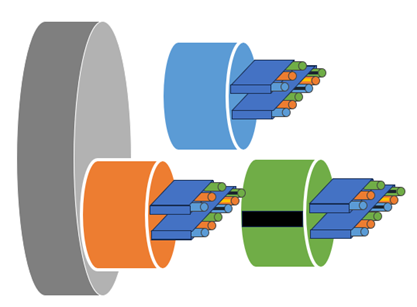

如下图所示，为 3x2x6 光纤电缆创建新的配色方案。 配色方案名称参数值指定为 3x2x6，包含 3 个缓冲管，每个缓冲管内包含两条带状光纤，每条带状光纤可容纳不同的光纤容量。 为了表示这种配置，需要使用包含 3 个组的配色方案，并使用 % 作为组分隔符值。
配色方案中的每个组将由多个对其进行描述的属性来表征。 标注值可指示与要素相关的固定配色方案，容量值是组中每个项目可容纳的要素数，分隔符值可表示用于分隔颜色标注的特殊字符。 第一个组指定为级别 1，名称为 Buffer tube，包括每种缓冲管颜色的标注：BL、OR 和 GR_BK。 每个容量可容纳 2 条带状光纤，并使用 # 分隔符分隔每个标注。 第二个组定义为级别 2，名称为 Ribbon，用于概述带状光纤的属性。 带状电缆标记为 1 和 2，分别具有 3 根和 6 根光纤的容量。 该组还在每个标注之间使用 # 分隔符。 最后，配色方案中最低的组定义为级别 3，名称为 Fiber，用于描述光纤的颜色。 光纤颜色标注为 BL、OR、GR、BL_BK、OR_YL 和 GR_BK，每个标注之间使用 # 分隔符进行分隔。 由于颜色标注固定，因此光纤的前三个标注（BL、OR、GR）对应于标注为 1 的带状光纤，而所有 6 个标注都对应于标注为 2 的带状光纤。 在此级别，光纤没有任何容量，因此该参数将留空。
注：
组和标注分隔符可以为一个或两个字符。 当前缀为美元符号 ($) 时，数字符号 (#) 可以用作分隔符，例如，当工具运行时，$# 将被解析为 #，并且其长度会被解析为 1。

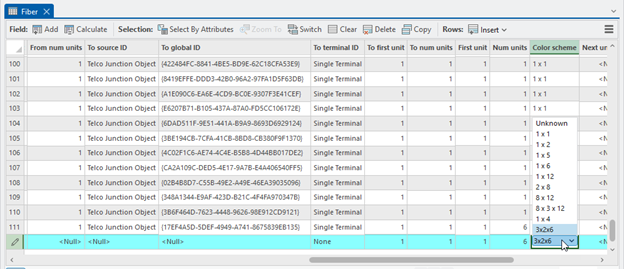

添加至公共设施网络后，即可通过网络中线要素和边对象上的 Color scheme 属性字段应用此配色方案。
将配色方案添加到公共设施网络
要向公共设施网络添加配色方案，请完成以下步骤：
- 在分析选项卡上的地理处理组中，单击工具
打开地理处理窗格。 - 在地理处理窗格中，搜索并选择添加配色方案。
- 对于输入公共设施网络参数，请指定一个公共设施网络。
- 对于域网络参数，指定一个电信域网络。
- 对于配色方案名称参数，请提供配色方案的名称。
- 对于组分隔符参数，请指定一个或多个特殊字符，用于分隔配色方案中组之间的标注。
- 对于组部分中的参数，请提供针对配色方案中的每个组将使用的名称、标注、容量和分隔符参数的值。
对于级别参数，可以选择输入 1；如果未提供值，则在创建组时，此参数将从 1 开始自动递增。 对于标注，可以使用以逗号分隔的列表来指定用于描述组中要素的标注。 对于容量，指定使用标注表示的每个要素的容量。 对于分隔符参数，请指定一个或多个特殊字符，用于分隔配色方案中的标注。
注：
同一组内的标注数量和容量必须一致。 此外，组中的标注数量应与等级中为父组指定的最大容量一致。
- 对于配色方案中的每个组，重复步骤 7。
注：
最低组级别的容量必须为空。 - 单击运行。
随即将配色方案添加至公共设施网络和 Network_<ID>_ColorScheme 编码值域。
