从数据量的角度来看，电信系统的建模可能面临重大挑战。 借助分组的概念，可以在逻辑上将具有共享属性和拓扑的非空间对象分组在一起，并通过数据库中的单行在电信域网络中进行表示。
当对光缆中的单根光纤束进行建模时，可以通过使用单元标识符（或单元 ID）和扩展模式进行分组来实现高效表示，从而降低存储要求。 此方法将对象的物理组替换为系统维护的属性，由此使得与大量相似对象的交互更加直观，并增强了具有较大基数的设备（例如交换机或路由器中的端口和收发器）之间的连通性建模。
单元标识符（或单元 ID）用于表示可以连接的设备中的所有对象（例如端口或光纤）。 设备的每个组件的单元 ID 都是唯一的，并且在设备的包含等级顶部进行管理，以在将单元可识别网络类别分配到非空间交汇点对象的资产类型时对其资产进行逻辑分组。
例如，如下方第一个图像（193 个记录）所示，一条 96 芯光缆表示为一个具有 96 个非空间边对象和 96 个相应包含关联的线要素。 如下方第二个图像（3 个记录）所示，通过将光缆芯线分组为具有一个边对象和包含关联的单个要素，可以更有效地进行表示，从而简化建模过程并减少有效管理网络所需的记录数量。
可将配色方案应用于光缆和光纤束，以区分和标识构成分组对象的各个单元。 修改关联和追踪窗格支持使用这些单元标识符和配色方案来建立关联和指定追踪位置的功能。
注：
在电信域网络中使用分组边和交汇点对象时，不支持分组边对象与未分组交汇点对象之间的连通性。 在这种情况下，可以使用已分配“连接器交汇点”网络类别的通用分组交汇点对象在分组对象和非分组对象之间进行转换。
此规则的一个例外情况是，当未分组单元容器设备与分组边对象连接时。 在这种情况下，无需连接器交汇点。 在进行验证时，分组边对象将指定与设备单元可识别交汇点对象内容建立连接所需的“自”和“至”单元（第一个和最后一个单元）的信息以及单元数量。
还需要注意的是，使用分组对象创建电路时，必须以相同的顺序连接分组对象，才能找到路径。

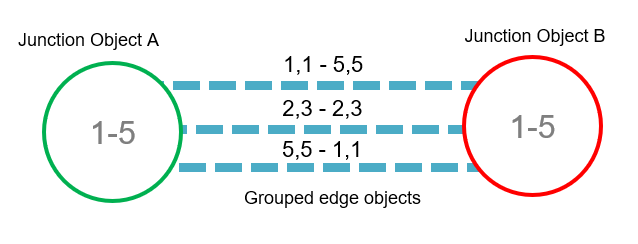

使用下面的逻辑示意图，考虑这样一个场景：您要使用第一个分组的边对象（其中第一个单元和最后一个单元为 1）在分组的交汇点对象 A 和 B 之间创建电路。指定起始和终止位置会导致无法找到有效路径。 这是因为第一个分组边对象的“自”和“至”侧的连通性发生了顺序变化，在“至”侧的单元 ID 1 变为 5。 需要创建多个电路段来正确模拟此连通性。 在第一个单元（单元 2）和最后一个单元（单元 3）处指定开始和停止位置将会成功，因为连通性顺序在第二个分组边对象的每一侧都保持一致。
创建电路时，可以仅使用分组边或交汇点对象中可用单元标识符的一部分来定义电路。 例如，如下面的逻辑示意图所示，可以在分组交汇点对象 (FOO.A.2) 中的单元 ID 2 和另一个分组交汇点对象 (BAR.B.3) 中的单元 ID 3 之间定义单个非分段电路（黄色）。 可以在同一交汇点对象中的单元 ID 4 (BAR.B.4) 和单元 ID 5 (BAR.B.5) 之间定义另一个单独的非分段电路（绿色）。
