"Regel zum Reduzieren von Knoten" – Hilfe

Mit der Regel "Knoten reduzieren" wird die Schemadarstellung unter Beibehaltung der Topologie vereinfacht.

Mit der Regel "Knoten reduzieren" werden bestimmte in Schemas dargestellte Knoten reduziert. Diese Regel wird für Netzwerkquellklassen oder -objekttabellen oder für Netzwerkkategorien ausgeführt. Wenn der Vorgang zum Reduzieren für eine Netzwerkquellklasse oder -objekttabelle konfiguriert wurde, können Sie die zu reduzierenden Knoten nach Attributen filtern. Das Reduzieren gilt immer für die Anzahl von Knoten, mit denen der Knoten verbunden ist, und optional für bestimmte Attributwerte oder Attribute von benachbarten Kanten.

"Regel zum Reduzieren von Knoten" – Prozess

Unabhängig davon, ob die zu reduzierenden Knoten auf Netzwerkknotenklassen oder Objekttabellen oder auf Netzwerkkategorien basieren, ist der Reduzierungsprozess derselbe und verhält sich entsprechend der Wertigkeit der Knoten. Es gibt deutliche Unterschiede in der Behandlung von Knoten, die maximal zwei andere Knoten verbinden, im Vergleich zu Knoten, die drei Knoten oder mehr verbinden. Diese Unterschiede werden in den folgenden Abschnitten detailliert beschrieben.

Reduzierung von Knoten, die mit maximal zwei Knoten verbunden sind

Bei der Reduzierung von Knoten, die mit maximal zwei Knoten verbunden sind, wird der Prozess "Regel zum Reduzieren von Knoten" wie folgt ausgeführt:

• Jeder nicht verbundene Knoten wird entfernt.
• Jeder mit nur einem Knoten verbundene Knoten und seine verbundenen Kanten werden auf diesen anderen Knoten reduziert, der als Zielknoten betrachtet wird.
• Jeder mit zwei anderen Knoten verbundene Knoten und all seine verbundenen Kanten werden auf eine Kante mit Superspannweite, die sogenannte Reduktionskante, reduziert, die extra für diese Reduzierung erstellt wird.

Reduzierung von Knoten, die mit drei Knoten oder mehr verbunden sind

Bei der Reduzierung von Knoten, die drei oder mehr andere Knoten verbinden, ist der Prozess "Regel zum Reduzieren von Knoten" abhängig von der Ebenendefinition des Netzwerks. Das heißt, ein in einem partitionierten Netzwerk vorhandener Knoten wird nicht auf die gleiche Weise reduziert wie in einem hierarchischen Netzwerk.

In einem Netzwerk mit einer hierarchischen Ebenendefinition wird der Knoten, der reduziert werden soll, mit jedem anderen Knoten, mit dem er verbunden ist, zusammengefasst. Ausgenommen sind Blattknoten. Wenn es sich bei den Knoten, mit denen er verbunden ist, um Blattknoten handelt, wird er nicht reduziert.

In einem Netzwerk mit einer partitionierten Ebenendefinition wird jeder Knoten, der mit nur einem Knoten flussaufwärts verbunden ist, auf den Zielknoten flussaufwärts reduziert. Wenn es keinen flussaufwärts gelegenen Knoten gibt, der reduziert werden kann, oder wenn es mehrere flussaufwärts gelegene Knoten gibt, die reduziert werden können, wird dieselbe Analyse in flussabwärts gerichteter Richtung durchgeführt. Der Prozess sucht nach einem einzelnen flussabwärts gelegenen Knoten und reduziert auf diesen flussabwärts gelegenen Zielknoten, sofern dieser vorhanden ist. Wenn es weder einen einzelnen flussaufwärts gelegenen noch einen einzelnen flussabwärts gelegenen Knoten gibt, wird der zu reduzierende Knoten nicht reduziert.

Hinweis:

Ab ArcGIS Pro 3.4 kann die Regel so konfiguriert werden, dass sie die Fließrichtung basierend auf der Digitalisierrichtung bei der Suche nach dem flussaufwärts oder flussabwärts gelegenen Zielknoten berücksichtigt. In früheren Versionen von ArcGIS Pro konnten die flussaufwärts und flussabwärts gerichteten Verfolgungen die Fließrichtung nur auf der Grundlage der Positionen der Teilnetz-Controller berücksichtigen.

Verbindungsänderungen und Zuordnungsangaben beim Reduzieren von Knoten

Beim Reduzieren von Knoten gibt es ein paar Dinge zu beachten:

• In einigen Fällen ändert sich durch das Reduzieren von Knoten die Anzahl der Kanten, die mit den im Schema verbleibenden Knoten verbunden sind.
• Außer bei der Reduzierung nicht verbundener Knoten werden von der Regel alle reduzierten Knoten und deren verbundene Kanten berücksichtigt und entweder am Schemaknoten aufgeführt, der von der Reduktionsregel als Zielknoten betrachtet wird, oder an der Reduktionskante, die extra von der Regel erstellt wird.

Die folgenden Schemas zeigen Beispiele der Verbindungsänderungen und Zuordnungsangaben.

Schema A: Reduzieren von mit nur einem anderen Knoten verbundenen Knoten

Die Schemas A1 und A2 in der ersten Zeile der Tabelle unten zeigen die beiden Schemas vor der Reduzierung. In den Abbildungen ist jeweils der Schemainhalt vor der Reduzierung des nur mit einem anderen Knoten verbundenen orangefarbenen Knotens zu sehen.

Schema A1: Schemaänderungen und Zuordnungsangaben	Schema A2: Schemaänderungen und Zuordnungsangaben
Schema A1 vor der Reduzierung des orangefarbenen Knotens, der mit einem anderen Knoten verbunden ist.	Schema A2 vor der Reduzierung des orangefarbenen Knotens, der mit einem anderen Knoten verbunden ist.
Schema A1 nach der Reduzierung des orangefarbenen Knotens.	Schema A2 nach der Reduzierung des orangefarbenen Knotens.

In der zweiten Zeile sind die Schemas nach der Reduzierung des orangefarbenen Knotens zu sehen. Nach der Reduzierung sind J2 und seine verbundenen Kanten nicht mehr in den Schemas zu sehen, aber die Netzwerkelemente wurden von der Regel berücksichtigt. Sie sind nun dem Zielknoten J1 zugeordnet.

Wie in diesen Beispielen zu sehen ist, geschieht beim Reduzieren von Knoten, die mit nur einem anderen Knoten verbunden sind, Folgendes:

• Die Anzahl der Verbindungen der Zielknoten ändert sich: J1 war vor der Reduzierung mit 1 Knoten verbunden und verliert durch die Reduzierung die Verbindung. Dies lässt sich so ausdrücken: Wenn der Zielknoten vor der Reduzierung mit N Knoten verbunden war, ist er nach der Reduzierung mit N-1 Knoten verbunden.
• Alle reduzierten Netzwerkelemente werden am Zielknoten aufgeführt.

Schema B: Reduzieren von mit zwei anderen Knoten verbundenen Knoten

In den folgenden Schemas wird die Reduzierung von mit anderen Knoten verbundenen Knoten dargestellt.

Allgemeiner Fall

Die Schemas B1 und B2 in der ersten Zeile der Tabelle unten zeigen die beiden Schemas vor der Reduzierung. In den Abbildungen ist jeweils der Schemainhalt vor der Reduzierung des mit zwei Knoten verbundenen orangefarbenen Knotens zu sehen.

Schema B1: Schemaänderungen und Zuordnungsangaben	Schema B2: Schemaänderungen und Zuordnungsangaben
Schema B1 vor der Reduzierung des orangefarbenen Knotens, der mit zwei anderen Knoten verbunden ist.	Schema B2 vor der Reduzierung des orangefarbenen Knotens, der mit zwei anderen Knoten verbunden ist.
Schema B1 nach der Reduzierung des orangefarbenen Knotens.	Schema B2 nach der Reduzierung des orangefarbenen Knotens.

In der zweiten Zeile sind die Schemas nach der Reduzierung des orangefarbenen Knotens zu sehen. Nach der Reduzierung sind J2 und seine verbundenen Kanten nicht mehr in den Schemas zu sehen, aber die Netzwerkelemente wurden von der Regel berücksichtigt. Sie sind nun der gestrichelten blauen Reduktionskante zugeordnet, die während des Regelprozesses erstellt wurde.

Wie in diesen Beispielen zu sehen ist, geschieht beim Reduzieren von Knoten, die mit zwei anderen Knoten verbunden sind, Folgendes:

• Die Anzahl der verbundenen Knoten ändert sich für die beiden anderen Knoten nicht.
• Der reduzierte Knoten und all seine benachbarten Kanten werden an der Reduktionskante aufgeführt, die von der Regel erstellt wird.

Reduzieren von Knoten entlang komplexer Kanten

Bei der Reduzierung von Knoten, die mit zwei anderen Knoten entlang einer komplexen Kante verbunden sind – also Knoten, die mit zwei Segmenten entlang derselben komplexen Kante verbunden sind –, weicht das Regelverhalten leicht ab. In diesem Fall gibt es folgende Unterschiede:

• Es wird keine Reduktionskante erstellt.
• Eines der Segmente entlang der komplexen Kante wird beibehalten, um relevante Informationen im resultierenden Schema zu bewahren.
• Alle reduzierten Knoten werden an dieser Kante gemeldet.

Schema B3 vor der Reduzierung der orangefarbenen Knoten, die mit zwei anderen Knoten entlang komplexer Kanten verbunden ist.

Schema B3 nach der Reduzierung der orangefarbenen Knoten.

Schema B3 in der ersten Zeile zeigt das Schema vor der Reduzierung. Es referenziert zwei komplexe Kanten, E1 und E2, die aus unterschiedlichen Segmenten bestehen, von denen jedes mit orangefarbenen Knoten verbunden ist.

Nach der Reduzierung der orangefarbenen Knoten wird jede komplexe Kante durch ein einzelnes Segment dargestellt, in dem all orangefarbenen Knoten aggregiert sind.

Reduzieren von mit drei oder mehr anderen Knoten verbundenen Knoten

In den folgenden Abschnitten wird erläutert, wie der Reduzierungsprozess in einem Netzwerk mit einer hierarchischen Ebenendefinition im Vergleich zu einem Netzwerk mit einer partitionierten Ebenendefinition abläuft.

Schema C: Reduzieren von mit drei oder mehr anderen Knoten verbundenen Knoten in einem Netzwerk mit einer hierarchischen Ebenendefinition

Die Schemas C1 und C2 in der ersten Zeile der Tabelle unten zeigen die beiden Schemas vor der Reduzierung. In den Abbildungen ist jeweils der Schemainhalt vor der Reduzierung des orangefarbenen Knotens zu sehen.

Schema C1: Prozess	Schema C2: Prozess

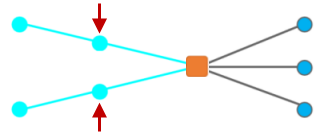

Schema C1 vor der Reduzierung des mit drei Knoten verbundenen orangefarbenen Knotens in einem Netzwerk mit einer hierarchischen Ebenendefinition.	Schema C2 vor der Reduzierung des mit drei oder mehr Knoten verbundenen orangefarbenen Knotens in einem Netzwerk mit einer hierarchischen Ebenendefinition.
Schema C1 zeigt zwei verbundene Knoten links des orangefarbenen Knotens, auf die dieser Knoten reduziert werden kann. Die Reduzierung kann nicht an den Knoten auf der rechten Seite vorgenommen werden, da es sich bei ihnen um Blattknoten handelt.	Schema C2 zeigt fünf Knoten, die mit dem zu reduzierenden Knoten verbunden sind. Dies sind alles Blattknoten, die nicht als Zielknoten für die Reduzierung des orangefarbenen Knotens verwendet werden können.
Schema C1 nach der Ausführung der Reduzierungsregel: Der orangefarbene Knoten wird effektiv auf einen der Konten auf der linken Seite, der kein Blattknoten und mit dem er verbunden ist, reduziert.	Schema C2 nach der Ausführung der Reduzierungsregel: Der orangefarbene Knoten wurde nicht reduziert.

In der zweiten Reihe hebt jede Grafik die Knoten hervor, die mit dem orangefarbenen Knoten verbunden sind, der reduziert werden soll. Für Schema C1 können die beiden Knoten links vom orangefarbenen Knoten als Zielknoten verwendet werden, auf die dieser Knoten reduziert werden kann, während die drei Knoten rechts nicht verwendet werden können, da es sich um Blattknoten handelt. Für Schema C2 sind alle Knoten, die den orangefarbenen Knoten mit dem zu reduzierenden Knoten verbinden, Blattknoten und können daher nicht als Zielknoten verwendet werden, auf den der orangefarbene Knoten reduziert werden kann.

In der dritten Zeile sind die Beispielschemas nach der Reduzierung zu sehen. In Schema C1 wird der orangefarbene Knoten effektiv auf einen der Knoten reduziert, die sich links vom orangefarbenen Knoten befanden. Im Schema C2 wird der orangefarbene Knoten nicht reduziert.

In der nächsten Auflistung wird gezeigt, wie sich die Schemas ändern und wie die Zuordnungen aufgeführt werden, wenn ein Knoten, der mit drei oder mehr Knoten verbundenen ist, effektiv in einem Netzwerk mit einer hierarchischen Ebenendefinition reduziert wird.

Schema C3: Schemaänderungen und Zuordnungsangaben	Schema C4: Schemaänderungen und Zuordnungsangaben
Schema C3 vor der Reduzierung des mit fünf Knoten verbundenen orangefarbenen Knotens.	Schema C4 vor der Reduzierung des mit fünf Knoten verbundenen orangefarbenen Knotens.
Schema C3 nach der Reduzierung des mit fünf Knoten verbundenen orangefarbenen Knotens.	Schema C4 nach der Reduzierung des mit fünf Knoten verbundenen orangefarbenen Knotens.

In den Schemas C3 und C4 in der ersten Zeile sind die Schemas vor der Reduzierung des mit fünf Knoten verbundenen orangefarbenen Knotens zu sehen.

In der zweiten Zeile sind die Schemas nach der Reduzierung des orangefarbenen Knotens zu sehen.

• Im Schema C3 links sind J3 und E1 nach der Reduzierung nicht mehr zu sehen.
• In der Abbildung C4 rechts sind J3, E1, E2 und E3 nach der Reduzierung nicht mehr zu sehen.

In beiden Fällen wurden diese Netzwerkelemente von der Reduktionsregel berücksichtigt. Sie sind nun dem Zielknoten J1 zugeordnet. Außerdem wurde J3, der mit N=5 Knoten verbunden war, zu J1 reduziert, der vor der Reduzierung mit M=2 Knoten verbunden war und nach der Reduzierung mit M=5 Knoten verbunden ist.

Schema D: Reduzieren von mit drei oder mehr anderen Knoten verbundenen Knoten in einem Netzwerk mit einer partitionierten Ebenendefinition

Die Schemas D1 und D2 in der ersten Zeile der nachstehenden Tabelle stellen Teile eines Netzwerks mit einer partitionierten Ebenendefinition dar. Sie zeigen den ursprünglichen Inhalt der zwei Schemas vor dem Reduzieren der mit drei oder mehr Knoten verbundenen orangefarbenen Knoten.

Schema D1: Prozess	Schema D2: Prozess
Schema D1 vor der Reduzierung des mit drei Knoten verbundenen orangefarbenen Knotens in einem Netzwerk mit einer partitionierten Ebenendefinition.	Schema D2 vor der Reduzierung des mit drei oder mehr Knoten verbundenen orangefarbenen Knotens in einem Netzwerk mit einer partitionierten Ebenendefinition.
Schema D1, bei dem von der Verfolgung nur ein Knoten flussaufwärts (oder flussabwärts) zurückgegeben wird, wobei die Verfolgung am zu reduzierenden Knoten gestartet wurde.	Beispielschema D2, bei dem von der Verfolgung mehrere Knoten flussaufwärts zurückgegeben werden, wobei die Verfolgung am zu reduzierenden Knoten gestartet wurde.
Schema D1 nach der Ausführung der Reduzierungsregel: Der orangefarbene Knoten wurde effektiv auf den einzelnen erkannten Knoten flussaufwärts (oder flussabwärts) reduziert.	Schema D2 nach der Ausführung der Reduktionsregel: Der orangefarbene Knoten wurde nicht reduziert.

In der zweiten Zeile beinhalten die Schemas D1 und D2 das Ergebnis der Verfolgung flussaufwärts (oder flussabwärts), die am zu reduzierenden Knoten (dem orangefarbenen Knoten) gestartet wurde. Bei Schema D1 hat die Verfolgung nur einen Knoten flussaufwärts (oder flussabwärts) zurückgegeben. Bei Schema D2 hat die Verfolgung mehr als einen Knoten flussaufwärts (oder flussabwärts) zurückgegeben.

In der dritten Zeile sind die Beispielschemas nach der Reduzierung zu sehen. Im Schema D1 wurde der orangefarbene Knoten effektiv reduziert, und der Knoten flussaufwärts oder flussabwärts wird zum Zielknoten für die Reduzierung. Im Schema D2 wird der orangefarbene Knoten nicht reduziert.

In der nächsten Auflistung wird gezeigt, wie sich die Schemas ändern und wie die Zuordnungen aufgeführt werden, wenn Knoten, die mit drei oder mehr Knoten verbundenen sind, reduziert werden.

Schema D3: Schemaänderungen und Zuordnungsangaben	Schema D4: Schemaänderungen und Zuordnungsangaben
Schema D3 vor der Reduzierung des mit vier Knoten verbundenen orangefarbenen Knotens.	Schema D4 vor der Reduzierung des mit vier Knoten verbundenen orangefarbenen Knotens.
Schema D3 nach der Reduzierung des mit vier Knoten verbundenen orangefarbenen Knotens.	Schema D4 nach der Reduzierung des mit vier Knoten verbundenen orangefarbenen Knotens.

In den Schemas D3 und D4 in der ersten Zeile sind die Schemas vor der Reduzierung des mit vier Knoten verbundenen orangefarbenen Knotens zu sehen.

In der zweiten Zeile sind die Schemas nach der Reduzierung des orangefarbenen Knotens zu sehen.

• Im Schema C3 links sind J2 und E1 nach der Reduzierung nicht mehr zu sehen.
• Im Schema C4 rechts sind J2, E1 und E2 nach der Reduzierung nicht mehr zu sehen.

In beiden Fällen wurden diese Netzwerkelemente von der Reduktionsregel berücksichtigt. Sie sind nun dem Zielknoten J1 zugeordnet, der sich flussaufwärts oder flussabwärts von J2 befand. Außerdem wurde J2, der mit N=4 Knoten verbunden war, zu J1 reduziert, der vor der Reduzierung mit M=1 Knoten verbunden war und nach der Reduzierung mit M=3 Knoten verbunden ist.

Wie die Beispiele zeigen, geschieht beim Reduzieren des Knotens J2, der mit N = drei oder mehr anderen Knoten verbunden ist, Folgendes, sofern dieser Knoten nur einen Knoten flussaufwärts (oder flussabwärts) hat (J1), der mit M Knoten verbunden ist:

• Die Anzahl der Verbindungen des Knotens flussaufwärts (J1) ändert sich, sodass er nach der Reduzierung mit N+M-2 Knoten verbunden ist.
• Der reduzierte Knoten und all seine benachbarten Kanten flussaufwärts (oder flussabwärts) werden am Zielknoten flussaufwärts (oder flussabwärts) aufgeführt.

Knotenreduzierung und Containment

Die Regel zum Reduzieren von Knoten berücksichtigt die folgenden Regeln:

• Ein Inhaltsknoten kann keine Features ohne Inhalt aggregieren.

  Die Beispiele unten zeigen unterschiedliche Anwendungsfälle. In der ersten Spalte befinden sich Beispielschemas mit einem blauen Inhaltsknoten, der mit orangefarbenen Knoten verbunden ist. Die zweite Spalte zeigt das Schema nach dem Ausführen einer Regel zum Reduzieren von Knoten, die zur Reduzierung aller orangefarbenen Knoten eingerichtet ist.

  Schema D1 vor der Reduzierung der orangefarbenen Knoten.

  Schema D1 nach der Reduzierung der orangefarbenen Knoten.

  In Schema 1 ist kein Netzwerkelement reduziert, da der blaue Inhaltsknoten keinen orangefarbenen Knoten ohne Inhalt aggregieren kann.

  Schema D2 vor der Reduzierung der orangefarbenen Knoten.

  Schema D2 nach der Reduzierung der orangefarbenen Knoten.

  In Schema 2 sind nur der orangefarbene Knoten links und seine verbundene Kante auf den blauen Knoten reduziert, bei dem es sich ebenfalls um einen Inhaltsknoten handelt.

  Schema D3 vor der Reduzierung der orangefarbenen Knoten.

  Schema D3 nach der Reduzierung der orangefarbenen Knoten.

  In Schema 3 sind die orangefarbenen Knoten links und ihre verbundene Kante auf den blauen Knoten reduziert, bei dem es sich ebenfalls um einen Inhaltsknoten handelt. Der orangefarbene J9-Knoten ohne Inhalt und seine beiden verbundenen Kanten sind unter einer Reduktionskante aggregiert.

• Ein Knoten ohne Inhalt kann keine Features oder Objekte mit Inhalt aggregieren. Die resultierenden Reduktionskanten können sowohl Elemente ohne als auch Elemente mit Inhalt aggregieren.

  Die Beispiele unten zeigen einige Anwendungsfälle. In der ersten Spalte befinden sich Beispielschemas mit einem blauen Knoten ohne Inhalt, der mit orangefarbenen Knoten verbunden ist. Die zweite Spalte zeigt das Schema nach dem Ausführen einer Regel zum Reduzieren von Knoten, die zur Reduzierung aller orangefarbenen Knoten eingerichtet ist.

  Schema D4 vor der Reduzierung der orangefarbenen Knoten.

  Schema D4 nach der Reduzierung der orangefarbenen Knoten.

  In Schema 4 ist kein Netzwerkelement reduziert, da der blaue Knoten ohne Inhalt den orangefarbenen Inhaltsknoten nicht aggregieren kann.

  Schema D5 vor der Reduzierung der orangefarbenen Knoten.

  Schema D5 nach der Reduzierung der orangefarbenen Knoten.

  In Schema 5 werden die Inhalte J4 und E3 unter dem Inhaltsknoten J5 reduziert. E2 wird unter der Reduktionskante R1 aggregiert, die Knoten J3 ohne Inhalt mit Inhaltsknoten J5 verbindet.

  Schema D6 vor der Reduzierung der orangefarbenen Knoten.

  Schema D6 nach der Reduzierung der orangefarbenen Knoten.

  In Schema 6 werden der orangefarbene Knoten J6 links und seine verbundene Kante E4 auf den blauen Knoten reduziert, der ebenfalls ohne Inhalt ist. Die Inhalte J8 und E6 auf der rechten Seite werden unter dem Inhaltsknoten J9 reduziert. E5 wird unter der Reduktionskante R2 aggregiert, die Knoten J7 ohne Inhalt mit Inhaltsknoten J9 verbindet.

"Regel zum Reduzieren von Knoten" – Konfiguration

Im Folgenden werden die Werkzeuge beschrieben, mit denen Sie eine Regel zum Reduzieren von Knoten zu einer Vorlage hinzufügen können: Regel zum Reduzieren von Knoten hinzufügen, Regel zum Reduzieren von Knoten nach Attribut hinzufügen und Regel zum Reduzieren von Knoten nach Kategorie hinzufügen:

• Verwenden Sie das Werkzeug Regel zum Reduzieren von Knoten hinzufügen, um die Reduzierung von Schemaknoten basierend auf bestimmten Netzwerk-Knotenquellklassen oder Objekttabellen zu konfigurieren. Dazu können Sie eine Liste von Knotenquellklassen und Objekttabellen angeben und jeden einzelnen Knoten dieser Knotenklassen und Objekttabellen als Kandidat für die Reduzierung berücksichtigen oder einen beliebigen Knoten außerhalb der angegebenen Knotenklassen und Objekttabellen als Kandidat für die Reduzierung berücksichtigen. Dann werden alle potenziell zu reduzierenden Knoten entsprechend der Anzahl der Knoten, mit denen sie im Schema verbunden sind, und optional entsprechend der Attribute ihrer verbundenen Kanten verarbeitet.
• Verwenden Sie das Werkzeug Regel zum Reduzieren von Knoten nach Attribut hinzufügen, um die Reduzierung von Schemaknoten basierend auf einer bestimmten Netzwerk-Knotenquellklassen oder Objekttabelle zu konfigurieren, indem diese Knoten nach ihren Attributen gefiltert werden. Dann werden alle potenziell zu reduzierenden Knoten entsprechend der Anzahl der Knoten, mit denen sie im Schema verbunden sind, und optional entsprechend der Attribute ihrer benachbarten Kanten verarbeitet.
• Verwenden Sie das Werkzeug Regel zum Reduzieren von Knoten nach Kategorie hinzufügen, um die Reduzierung von Knoten zu konfigurieren, die mit oder ohne bestimmte Netzwerkkategorien getaggt sind.

Hinweis:

Das Werkzeug Regel zum Reduzieren von Knoten nach Kategorie hinzufügen kann nur für Utility Network-Version 7 und höher verwendet werden.

Tipp:

Beim Konfigurieren einer Schemaregel nach Attributen können Sie Schema-Features für die Attributwerte von Netzwerkquellen in Bezug auf andere Schema-Feature-Attributwerte ausfiltern. Verwenden Sie dazu die folgende spezifische SQL-Anweisung: WHERE 'OBJECT' = 'IN_DIAGRAM' Um beispielsweise das Schema-Feature mit einem minimalen Attributwert im generierten Schema abzufragen, können Sie ein beliebiges Werkzeug des Typs "Regel zum <XXX> nach Attribut hinzufügen" mit einem SQL-Ausdruck basierend auf der folgenden Syntax hinzufügen: <attributeName> = (SELECT MIN(<attributeName>) FROM <networkClassName>) WHERE 'OBJECT' = 'IN_DIAGRAM'.
