Eingeben eines Polygonzugs

Das Werkzeug Polygonzug unterstützt effiziente, eigenhändige Eingaben über die Zehnertastatur. In den folgenden Abschnitten werden verschiedene Beispiele für die Eingabe eines Polygonzugs, Tastenkombinationen und Überschreibungen beschrieben.

Stellen Sie vor der Eingabe eines Polygonzugs sicher, dass für Ihr Projekt die richtigen Entfernungs- und Richtungseinheiten festgelegt sind. Sie können auch auf den Dropdown-Pfeil der Felder Richtung und Bogenlänge im Polygonzuggitter klicken, um Standard-Eingabeparameter für geschwungene Linien zu konfigurieren.

Weitere Informationen zum Erstellen von Polygonzügen

Polygonzug mit Kurve nach links (Quadrantwinkel, Fuß)

Die Daten lauten wie folgt:

• Gerade, N45°59'59'"E, 100,00 Fuß
• Tangentialkurve nach links, Radius 50 Fuß, Bogenlänge 60 Fuß.
• Ausgangstangente der Kurve, Gerade, 50 Fuß

Im Polygonzuggitter sind die Standard-Kurvenparameter auf Tangente für das Feld Richtung und Arc-Länge für das Kurvenparameterfeld festgelegt.

Um einen Polygonzug mit einer Kurve nach links einzugeben, lauten die Tastatureingaben auf der Zehnertastatur wie folgt:

1. 45.5959-1 EINGABETASTE 100 EINGABETASTE
2. EINGABETASTE 0 EINGABETASTE -50 EINGABETASTE 60 EINGABETASTE
3. EINGABETASTE 50 EINGABETASTE

Tipp:

Das * vor dem Richtungswert im Richtungsfeld gibt an, dass die Richtung tangential zur vorherigen Linie verläuft.

Mit der Festlegung der Standard-Kurvenparameter auf Sehne für das Feld Richtung und Arc-Länge für das Kurvenparameterfeld wird derselbe Polygonzug wie folgt eingegeben:

1. 45.5959-1 EINGABETASTE 100 EINGABETASTE
2. * EINGABETASTE 0 EINGABETASTE -50 EINGABETASTE 60 EINGABETASTE (Das * gibt an, dass die Richtung tangential zur vorherigen Richtung oder tangential zum Ausgang einer Kurve verlaufen soll. In diesem Fall gibt das * an, dass die Kurve tangential verlaufen soll, obwohl die Standard-Kurvenrichtung auf Sehne festgelegt ist.)
3. * EINGABETASTE 50 EINGABETASTE

Polygonzug mit Kurve nach rechts (Nordazimut, Meter)

Die Daten lauten wie folgt:

• 89°15'37'", 40,2 Meter
• 179°47'46'", 6 Meter
• Tangentialkurve nach rechts, Radius 8,2 Meter, Bogenlänge 11,6 Meter
• Ausgangstangente der Kurve, Gerade, 32 Meter
• 359°45'14'", 19 Meter, Polygonzug schließen

Im Polygonzuggitter sind die Standard-Kurvenparameter auf Tangente für das Feld Richtung und Arc-Länge für das Kurvenparameterfeld festgelegt.

Um einen Polygonzug mit Nordazimut und Meter und einer Kurve nach rechts einzugeben, lauten die Tastatureingaben auf der Zehnertastatur wie folgt:

1. 89,1537 EINGABETASTE 40,2 EINGABETASTE
2. 179,4746 EINGABETASTE 6 EINGABETASTE
3. EINGABETASTE 0 EINGABETASTE 8,2 EINGABETASTE 11,6 EINGABETASTE
4. EINGABETASTE 32 EINGABETASTE
5. 359,4514 EINGABETASTE 19* EINGABETASTE (Das * gibt an, dass der Polygonzug ungeachtet der angegebenen Abschlusstoleranz am Startpunkt geschlossen werden soll.)

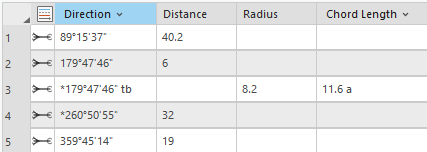

Mit der Festlegung der Standard-Kurvenparameter auf Sehne für das Feld Richtung und Sehnenlänge für das Kurvenparameterfeld wird derselbe Polygonzug wie folgt eingegeben:

1. 89,1537 EINGABETASTE 40,2 EINGABETASTE
2. 179,4746 EINGABETASTE 6 EINGABETASTE
3. * EINGABETASTE 0 EINGABETASTE 8,2 EINGABETASTE 11,6a EINGABETASTE(* ist die Tangenten-Richtungsüberschreibung, und a ist die Bogenlängenüberschreibung)
4. * EINGABETASTE 32 EINGABETASTE
5. 359,4514 EINGABETASTE 19* EINGABETASTE

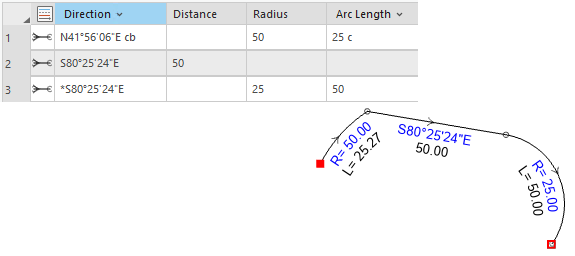

Polygonzug, der mit einer nichttangentialen Kurve beginnt (Quadrantwinkel, Fuß)

Das folgende Beispiel zeigt das Überschreiben von Kurvenparametern in einem Polygonzug. Die Daten lauten wie folgt:

• Nichttangentiale Kurve mit Sehnenwinkel N41°56'06'"E, Radius 50 Fuß, Sehnenlänge 25 Fuß
• Gerade, S80°25'24'"E, 50 Fuß
• Tangenskurve nach rechts, Radius 25 Fuß, Bogenlänge 50 Fuß

Im Polygonzuggitter sind die Standard-Kurvenparameter auf Tangente für das Feld Richtung und Arc-Länge für das Kurvenparameterfeld festgelegt.

Um einen Polygonzug einzugeben, der mit einer nichttangentialen Kurve nach rechts beginnt, lauten die Tastatureingaben auf der Zehnertastatur wie folgt:

1. 41-56-06-1cb (oder 41,5606-1cb) EINGABETASTE 0 EINGABETASTE 50 EINGABETASTE 25c EINGABETASTE(cb ist die Sehnenwinkelüberschreibung, und c ist die Sehnenlängenüberschreibung).
2. 80.2524-2 EINGABETASTE 50 EINGABETASTE
3. EINGABETASTE 0 EINGABETASTE 25 EINGABETASTE 50 EINGABETASTE

Mit der Festlegung der Standard-Kurvenparameter auf Sehne für das Kurvenrichtungsfeld und Arc-Länge für das Kurvenparameterfeld wird derselbe Polygonzug wie folgt eingegeben:

1. 41-56-06-1 (oder 41.5606-1) EINGABETASTE 0 EINGABETASTE 50 EINGABETASTE 25c EINGABETASTE
2. 80.2524-2 EINGABETASTE 50 EINGABETASTE
3. * EINGABETASTE 0 EINGABETASTE 25 EINGABETASTE 50 EINGABETASTE (Das * gibt an, dass die Richtung tangential zur vorherigen Richtung oder tangential zum Ausgang einer Kurve verlaufen soll.)

Weitere Informationen zu Kurvenüberschreibungen finden Sie im Abschnitt Kurvenüberschreibungen weiter unten.

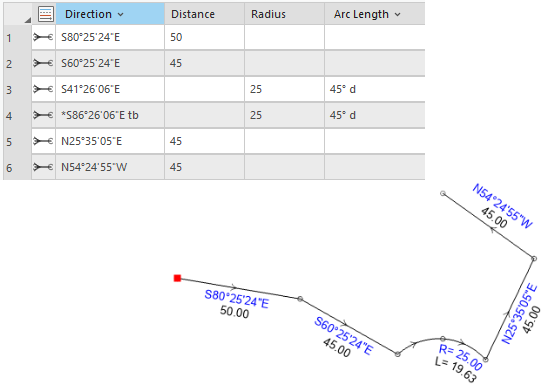

Polygonzug mit einer Kurve mit Radialpeilung (Quadrantwinkel, Fuß)

Das folgende Beispiel zeigt das Eingeben von Kurven mit Radialpeilung. Die Daten lauten wie folgt:

• Gerade, S80°25'24'"E, 50 Fuß
• Gerade, 20 ° gegen den Uhrzeigersinn von vorheriger Peilung, 45 Fuß
• Kurve nach rechts mit Radialpeilung, S41°26'06'"E, Radius 25, Delta (Kreiswinkel) 45
• Tangenskurve nach rechts, Radius 25, Delta 45
• Gerade, N25°35'05'"E, 45 Fuß
• Gerade, 80° gegen den Uhrzeigersinn von der vorherigen Peilung, 45 Fuß

Im Polygonzuggitter sind die Standard-Kurvenparameter auf Radial für das Feld Richtung und Arc-Länge für das Kurvenparameterfeld festgelegt.

Um einen Polygonzug mit Tastaturbefehlen einzugeben, lauten die Tastatureingaben auf der Zehnertastatur wie folgt:

1. 80.2524-2 EINGABETASTE 50 EINGABETASTE
2. +20 EINGABETASTE 45 EINGABETASTE
3. 41.2606-2 EINGABETASTE 0 EINGABETASTE 25 EINGABETASTE 45d EINGABETASTE (ist die Dreieckswinkelüberschreibung)
4. * EINGABETASTE 0 EINGABETASTE 25 EINGABETASTE 45d EINGABETASTE (* ist die Tangenten-Richtungsüberschreibung)
5. 25,3505-1 EINGABETASTE 45 EINGABETASTE
6. -80 EINGABETASTE 45 EINGABETASTE

Polygonzug mit einer Kurve, bei der ein Radius fehlt

Wenn Sie eine Kurve eingeben möchten, bei der ein Radius fehlt, können Sie das Werkzeug Kreisbogen verwenden, um den fehlenden Radius zu berechnen:

1. Klicken Sie auf das Werkzeug 2-Punkt-Linie unter dem Polygonschenkel, um das Werkzeug und die Konstruktionswerkzeuge für die Bearbeitung zu aktivieren.
2. Klicken Sie mit der rechten Maustaste auf die Karte, und klicken Sie auf Kreisbogen , um das Dialogfeld Kreisbogen zu öffnen.
3. Klicken Sie auf die Dropdown-Felder in der linken Spalte, um die Kurvenparameter auszuwählen, und geben Sie die entsprechenden Kurvenwerte in die Textfelder auf der rechten Seite ein.

   Um beispielsweise eine Tangenskurve mit einem Dreieck und einer Bogenlänge (ohne Radius) einzugeben, wählen Sie Tangenten-Richtung, Dreieckswinkel und Bogenlänge als Kurvenparameter aus.

4. Nachdem Sie den letzten Kurvenparameter eingegeben haben, drücken Sie die Eingabetaste, um die Kurve zu erstellen und die Kurvenwerte im Polygonzuggitter zu füllen.

   Der Radius wird anhand der bereitgestellten Kurvenparameter berechnet und im Feld Radius im Polygonzuggitter gefüllt.

Polygonzug mit Tastaturbefehl für die Berechnung (Quadrantwinkel, Fuß)

Das folgende Beispiel zeigt einen Polygonzug, der einen Tastaturbefehl für die Berechnung verwendet, um zwei Werte hinzuzufügen. In den Feldern für Entfernung, Radius und Kreisbogenlänge können Sie Werte addieren, subtrahieren, multiplizieren und dividieren. Die Daten lauten wie folgt:

• Gerade, N45°25'30"E, 100,00 Fuß
• Tangentialkurve nach rechts, Radius = 45 + halbe Straßenbreite, Bogenlänge 60 Fuß
• Ausgangstangente der Kurve, Gerade, 50 Fuß

Im Polygonzuggitter sind die Standard-Kurvenparameter auf Tangente für das Feld Richtung und Arc-Länge für das Kurvenparameterfeld festgelegt.

Um einen Polygonzug mit Tastaturbefehlen für die Berechnung einzugeben, lauten die Tastatureingaben auf der Zehnertastatur wie folgt:

1. 45-25-30-1 EINGABETASTE 100 EINGABETASTE
2. EINGABETASTE 0 EINGABETASTE 45+30 EINGABETASTE 60 EINGABETASTE
3. EINGABETASTE 50 EINGABETASTE

Polygonzug mit Innenwinkeln (Nordazimut, Meterangaben)

Innenwinkel werden im Polygonzuggitter beginnend mit dem Zeichen + oder - angegeben. Mit + wird ein Winkel, der im Uhrzeigersinn von der vorherigen Linie ausgeht, angegeben und mit - ein Winkel, der gegen den Uhrzeigersinn von der vorherigen Linie ausgeht. Vor der Eingabe eines Polygonzuges mit Innenwinkeln müssen Sie sicherstellen, dass als Winkelmodus Visierwinkel festgelegt wurde. Klicken Sie zum Festlegen des Winkelmodus auf das Polygonzugmenü und dann auf Optionen.

Ein Polygonzug mit Innenwinkeln muss mit einer Zeile beginnen, die eine bekannte Peilung oder Richtung angibt. Diese erste Linie dient dann als Visierwinkellinie für den ersten eingegebenen Innenwinkel.

Im folgenden Beispiel ist ein Polygonzug zu sehen, der mit Innenwinkeln anstelle von Peilungen angegeben wird:

• Beginnend bei der am weitesten links liegenden Linie verläuft eine Gerade mit einer Länge von 9,75 Metern 90 Grad Süd.
• Ausgehend von der vorherigen Linie verläuft eine Gerade mit einer Länge von 32,22 Metern 90 Grad West.
• Ausgehend von der vorherigen Linie verläuft eine Gerade mit einer Länge von 10,01 Metern im Winkel 103°06'25".
• Ausgehend von der vorherigen Linie verläuft eine Gerade mit einer Länge von 34,50 Metern im Innenwinkel 76°53'35".

Um den obigen Polygonzug mit Innenwinkeln einzugeben, lauten die Tastatureingaben auf der Zehnertastatur wie folgt:

1. 180 EINGABETASTE 9,75 EINGABETASTE
2. -90 EINGABETASTE 32,22 EINGABETASTE
3. -103-06-25 ENTER 10,02 EINGABETASTE
4. -76-53-35 EINGABETASTE 34,5 EINGABETASTE

Eingeben von Kurven mit Innenwinkeln

Die Eingabe von Tangenskurven erfolgt auf dieselbe Weise wie bei Tangenskurven mit Richtungen. Die Richtung der vorherigen Linie dient als Tangentenrichtung der Kurve. Wenn Sie nach einer Tangenskurve eine Linie oder Kurve mit Innenwinkeln angeben, wird die Richtung der Ausgangstangente als Visierwinkellinie für den nächsten Innenwinkel verwendet.

Kurven mit Sehnenwinkel werden über den Innenwinkel, den die vorherige Visierwinkellinie und die Sehnenlinie der Kurve bilden (oranger Winkel in der nachstehenden Abbildung), eingegeben. Wenn Sie nach einer Kurve mit Sehnenwinkel eine Linie oder Kurve mit Innenwinkeln angeben, wird die Richtung der Ausgangstangente als Visierwinkellinie für den nächsten Innenwinkel verwendet (grüner Winkel in der nachstehenden Abbildung).

Kurven mit Radialpeilung werden über den Innenwinkel, den die vorherige Visierwinkellinie und die Radialpeilung der Kurve bilden (oranger Winkel in der nachstehenden Abbildung), eingegeben. Wenn Sie nach einer Kurve mit Radialpeilung eine Linie oder Kurve mit Innenwinkeln angeben, wird die Radialpeilung der Kurve als Visierwinkellinie für den nächsten Innenwinkel verwendet (grüner Winkel in der nachstehenden Abbildung).

Tipp:

Um die Radialpeilung einer Kurve anzuzeigen, geben Sie einen Innenwinkel von +0 an. Als nächste Linie wird die Radialpeilungslinie der Kurve dargestellt.

Konfigurieren der Dateneingabeparameter für geschwungene Linien

Beim Eingeben von Kurven im Polygonzuggitter kann der Kurvenrichtungstyp auf "Tangenten-Richtung", "Sehnenrichtung" oder "Radial-Richtung" festgelegt werden. Bei neuen Projekten wird der Standard-Richtungstyp für das Polygonzuggitter auf "Tangenten-Richtung" festgelegt. Um den Standard-Kurvenrichtungstyp zu ändern, klicken Sie auf den Dropdown-Pfeil Richtung und wählen Sehne oder Radial aus. Um die Standard-Kurvenparameter zu ändern, klicken Sie auf den Dropdown-Pfeil Bogenlänge und wählen Sehnenlänge oder Delta-Winkel aus.

Kurvenparameter im Polygonzuggitter können vorübergehend mit Overrides geändert werden. Um beispielsweise die Tangenten-Richtung mit der Radial-Richtung zu überschreiben, geben Sie rb ein, nachdem Sie die Kurvenrichtung eingegeben haben (z. B. 41-56-06rb).

Geben Sie für die Kurvenrichtung einen negativen Radius für eine Kurve nach links ein. Andernfalls verläuft die Kurve nach rechts.

Weitere Kurvenüberschreibungen finden Sie im Abschnitt Kurvenüberschreibungen weiter unten.

Tangentialität

Eine Polygonzuglinie oder Kurve kann tangential zur vorherigen Linie oder Kurve ausgerichtet werden, indem ein Sternchen (*) in das Feld Richtung eingegeben und die Eingabetaste gedrückt wird. Nach dem Drücken der Eingabetaste wird das Feld Richtung aktualisiert, um die Tangenten-Richtung anzuzeigen. Ein Sternchen vor dem Richtungswert gibt an, dass die Richtung tangential zur Richtung der vorherigen Linie verläuft.

Wenn einem Richtungswert im Feld Richtung ein Sternchen vorangestellt ist, bleibt die Richtung tangential zur vorherigen Richtung. Das bedeutet, dass die Richtung mit dem Sternchen neu berechnet wird, wenn der vorherige Richtungswert geändert wird, damit sie weiterhin tangential zum aktualisierten Wert verläuft.

Weitere Informationen zur Zehnertastatur

Beachten Sie bei Verwendung der Zehnertastatur Folgendes:

• Der Quadrantwinkel wird durch Eingabe eines Bindestrichs (-) gefolgt von der Nummer des Quadranten eingegeben. Beispiel: S80°25'24'"E kann als 80-25-24-2 oder 80.2524-2 eingegeben werden.
• Die nächste Strecke des Polygonzugs wird automatisch mit der Peilung der Ausgangstangente der vorherigen Strecke gefüllt.

  Dies erleichtert die Eingabe einer Tangentialkurve und das Beenden einer Kurve mit einer geraden Tangentenlinie.

• Um eine kreisförmige Kurve einzugeben, geben Sie eine Null (0) in das Feld Entfernung ein und drücken die EINGABETASTE.
• Ein negativer Radius wird für eine Kurve nach links verwendet. Andernfalls verläuft die Kurve nach rechts.
• Ein Sternchen (*) im Feld Richtung gibt an, dass die Richtung tangential zur vorherigen Richtung oder tangential zum Ausgang einer Kurve verlaufen soll.
• Ein Sternchen (*) in den Feldern Entfernung oder Bogenlänge gibt an, dass dies der letzte Schenkel des Polygonzugs ist und der Polygonzug unabhängig von der angegebenen Abschlusstoleranz geschlossen werden soll.
• Fügen Sie eine Zeile ein, indem Sie mit der rechten Maus klicken und dann auf Einfügen vor oder Einfügen nach klicken.
• Löschen Sie eine Zeile, indem Sie mit der rechten Maustaste auf die Zeile und dann auf Zeile löschen klicken.
• Ordnen Sie eine Zeile neu an, indem Sie sie an eine andere Position ziehen. Der Polygonzug wird anhand der neuen Reihenfolge der Strecken neu berechnet.
• Kehren Sie die Richtung einer Strecke um, indem Sie mit der rechten Maustaste auf die Strecke klicken und dann auf Richtung umkehren klicken.
• Wechseln Sie zwischen Zellen im Polygonzuggitter, indem Sie die Pfeiltasten verwenden oder die ESC-Taste drücken.

Gelände zu Gitternetz

Wenn Gelände zu Gitternetz aktiviert ist, werden Linien, die anhand der eingegebenen Polygonzugbemaßungen erstellt wurden, mit den angegebenen Gelände-zu-Gitternetz-Korrekturen skaliert und gedreht. Die eingegebenen Bemaßungen werden nicht geändert.

Weitere Informationen finden Sie unter Aktivieren von Gelände-zu-Gitternetz-Korrekturen.

Tastenkombinationen für die Dateneingabe

Das Werkzeug Polygonzug verwendet die folgenden Tastenkombinationen und Überschreibungen.

Tastenkombinationen für Quadratwinkel

Wenn Sie Richtungen im Quadrantwinkelformat eingeben, können Sie den Quadranten mit Zahlen anstelle der erforderlichen Buchstaben angeben. So wird die Dateneingabe beschleunigt, da Sie nur mit der Zehnertastatur arbeiten.

Quadrant	Tastatureingabe	Verwendung im Gitterfeld	Beispiel
Nordost-Quadrant (NO)	-1	Richtung	45-59-59-1
Südost-Quadrant (SO)	-2	Richtung	45-59-59-2
Südwest-Quadrant (SW)	-3	Richtung	45-59-59-3
Nordwest-Quadrant (NW)	-4	Richtung	45-59-59-4

Tastaturbefehle für den Abschluss

Schließen Sie einen Polygonzug mit den folgenden Tastaturbefehlen:

Tastatureingabe	Verwendung im Gitterfeld	Beschreibung	Beispiel
*	Entfernung, Radius, Bogenlänge und Sehnenlänge	Schließen eines Polygonzugs unabhängig von der Abschlusstoleranz an seinem Startpunkt oder an der festgelegten Abschlussposition. Das Schließen wird erzwungen.	45-20-30-1 EINGABETASTE 25*

Tastaturbefehle für Winkel

Tastaturbefehle für die Berechnung können verwendet werden, nachdem der erste Polygonzugschenkel eingegeben wurde. Die folgenden Tastaturbefehle für die Berechnung verwenden die Richtung im vorherigen Polygonzugschenkel:

Tastatureingabe	Verwendung im Gitterfeld	Beschreibung	Beispiel
+<Winkel>	Richtung	Addiert den eingegebenen Winkel (im Uhrzeigersinn) zur vorherigen Richtung, um die Richtung der nächsten Strecke zu erhalten.	+20
-<Winkel>	Richtung	Subtrahiert den eingegebenen Winkel (gegen den Uhrzeigersinn) von der vorherigen Richtung, um die Richtung der nächsten Strecke zu erhalten.	-20
+	Richtung	Addiert 90° (im Uhrzeigersinn) zur vorherigen Richtung, um die Richtung der nächsten Strecke zu erhalten.	Geben Sie + anstelle einer Dimension ein.
-	Richtung	Subtrahiert 90° (gegen den Uhrzeigersinn) von der vorherigen Richtung, um die Richtung der nächsten Strecke zu erhalten.	Geben Sie - anstelle einer Dimension ein.

Tastenkombinationen für die Berechnung

Verwenden Sie Operatoren in den Feldern Entfernung, Radius, Bogenlänge und Sehnenlänge, um schnell Entfernungen zu berechnen und abzuleiten.

Operator	Verwendung im Gitterfeld	Beschreibung	Beispiel
+	Entfernung, Radius, Bogenlänge und Sehnenlänge	Addiert zwei Entfernungen.	Addieren Sie eine ROW-Breite zu einem vorhandenen Radius, um den äußeren Radius zu erhalten. Geben Sie 30+15 in das Feld Radius ein.
-	Entfernung, Radius, Bogenlänge und Sehnenlänge	Subtrahiert zwei Entfernungen.	Um eine in einem Plan beschriebene Länge, z. B. "...außer 52,8 Fuß nach Norden". zu subtrahieren, geben Sie 100-52.8 in das Feld Entfernung ein.
*	Entfernung, Radius, Bogenlänge und Sehnenlänge	Multipliziert eine Entfernung.	Geben Sie eine Straßenfront ein, und multiplizieren Sie den Wert mit der Anzahl der Grundstücke mit derselben Front, um die Länge der ROW-Front zu erhalten. Geben Sie 40*4 in das Feld Entfernung ein.
/	Entfernung, Radius, Bogenlänge und Sehnenlänge	Dividiert eine Entfernung.	Dividieren Sie eine Linie, um die proportionale Breite zu erhalten. Geben Sie 122/3 in das Feld Entfernung ein, um eine proportionale Länge von 40,67 zu erhalten.

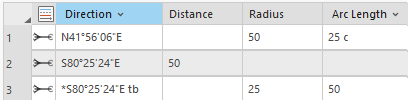

Kurvenüberschreibungen

In einem Plan oder Parzellierungsplan beschriebene Kurven entsprechen möglicherweise nicht einem einzelnen Satz von Kurvenparametern wie Radius und Bogenlänge. Verwenden Sie die folgenden Tastaturbefehle, um Kurvenparameter in den Feldern Richtung, Radius, Bogenlänge, Sehnenlänge und Deltawinkel zu überschreiben:

Überschreibung	Tastatureingabe	Verwendung im Gitterfeld	Beispiel
Kurve mit Tangentenwinkel	tb oder TB	Richtung	41-56-06-4tb (mit dem Quadrantwinkel)
Kurve mit Radialpeilung	rb oder RB	Richtung	41-56-06rb (mit "Nord Azimut" und "Grad, Minuten, Sekunden")
Kurve mit Sehnenwinkel	cb oder CB	Richtung	41-56-06cb (mit "Nord Azimut" und "Grad, Minuten, Sekunden")
Sehnenlänge	c oder C	Bogenlänge und Deltawinkel	25,01c
Delta (Kreiswinkel)	d oder D	Bogenlänge und Sehnenlänge	90-59-59d
Bogenlänge	a oder A	Sehnenlänge und Deltawinkel	25,01a

Hinweis:

Wenn ein Kurvenparameterfeld für einen Polygonzugverlauf überschrieben wurde, dann bleibt dieses Kurvenparameterfeld für diesen einen Verlauf überschrieben. Um die Überschreibung zu ändern, müssen Sie eine neue Kurvenüberschreibung eingeben.

Wenn zum Beispiel das Kurvenparameterfeld für die Bogenlänge mit einem d (für Dreieckswinkel) überschrieben wurde, dann bleibt es für diesen Verlauf als Dreieckswinkel überschrieben. Um zur Bogenlänge zurückzukehren, muss der Überschreibungsparameter a verwendet werden.

Überschreibungen für Entfernungen

Verwenden Sie die folgenden Tastaturbefehle, um Entfernungen in den Feldern Entfernung, Radius, Bogenlänge und Sehnenlänge zu überschreiben:

Überschreibung	Tastatureingabe	Verwendung im Gitterfeld	Beispiel
Meter	m oder M	Entfernung, Radius, Bogenlänge und Sehnenlänge	25m
Kilometer	km oder KM	Entfernung, Radius, Bogenlänge und Sehnenlänge	25km
Fuß	ft oder FT	Entfernung, Radius, Bogenlänge und Sehnenlänge	25ft
Yard	yd oder YD	Entfernung, Radius, Bogenlänge und Sehnenlänge	25yd
Meilen	mi oder MI	Entfernung, Radius, Bogenlänge und Sehnenlänge	25mi

Tipp:

Die Abkürzung für Entfernungseinheiten können Sie verwenden, um eine Entfernung, die Teil des ArcGIS Pro-Projekts ist, im Polygonzuggitter zu überschreiben.

Weitere Informationen zum Hinzufügen und Festlegen von Einheiten in einem Projekt
