Wenn Sie Features erstellen oder ändern, die an einem Versorgungsnetz beteiligt sind, wenden die Fangfunktion, Editierwerkzeuge und Bearbeitungsvorlagen die für das Netzwerk definierten Regeln und Zuordnungen an.
In den folgenden Abschnitten wird zusammenfassend vorgestellt, wie Editierwerkzeuge bei der Bearbeitung eines Versorgungsnetzes funktionieren. Weitere Informationen zu Konnektivitätsregeln und Zuordnungen finden Sie in den folgenden Themen:
Einen grundlegenden Workflow zum Einstieg finden Sie unter Bearbeiten eines Versorgungsnetzes.
Knoten- und Kantenverbindungen
Wenn Sie ein Netzwerk-Feature auf einem linearen Netzwerk-Feature-Segment platzieren oder es von einem anderen linearen Netzwerk-Feature gekreuzt wird, wird die Polylinie abhängig von den Knoten- und Kantenkonnektivitätsregeln geändert.
Regeln für die Knoten- und Kanten-Konnektivität basieren auf der geometrischen Übereinstimmung und steuern, welche Typen von Knotenobjekten Sie mit bestimmten Kantenobjekten verbinden können. In der folgenden Tabelle wird beschrieben, wie eine Polylinie geändert wird, wenn Sie eine Abzweigverbindung erstellen:
| Bearbeitungsszenario | Abzweigverbindung erlaubt | Abzweigverbindung nicht erlaubt |
|---|---|---|
Punkt-Feature auf einem Polylinien-Feature | Der lagegleichen Polylinie wird ein Stützpunkt hinzugefügt. | Die Features werden erstellt und sind nicht miteinander verbunden. |
Polylinien-Feature, das ein Polylinien-Feature kreuzt | Zu jedem Schnittpunkt und an allen Stellen, an denen ein Endpunkt die Polylinie berührt, wird ein Stützpunkt hinzugefügt. | Die Features werden erstellt und sind nicht miteinander verbunden. |
Nichträumliche Objekte
Nichträumliche Knoten- und Kantenobjekte werden verwendet, um physische Komponenten zu modellieren, die in Netzwerk-Features enthalten sind, wie z. B. Stränge in einem Glasfaserkabel oder Leiter in einer unterirdischen Leitungsröhre. Sie können Sie auch als Container-Objekte verwenden, in denen weitere geschachtelte Container, Features und Objekte enthalten sind.
Nichträumliche Objekte werden in Standalone-Tabellen gespeichert und mithilfe von Konnektivitäts-, Containment- oder strukturellen Zuordnungen mit Netzwerk-Features verbunden.
Feature-Vorlagen
In den Vorlageneigenschaften steht die Registerkarte Containment zur Verfügung, wenn der Feature-Layer des Quell-Versorgungsnetzes an einer Containment-Zuordnung beteiligt ist. Sie können eine Containment-Vorlage hinzufügen, um in jedes Feature, das mit der Vorlage erstellt wird, verbundene nichträumliche Objekte einzubeziehen.
Die Schritte sind dieselben wie beim Hinzufügen einer Tabellenvorlage auf der seitlichen Registerkarte Beziehung, sofern sie verfügbar ist.
Tipp:
Fügen Sie eine Containment-Vorlage zu einer Feature-Vorlage hinzu, um einen Workflow zu optimieren, für den routinemäßig der Bereich Attribute verwendet wird, um nichträumliche Objekte hinzuzufügen.
Gruppen- und voreingestellte Vorlagen
Gruppenvorlagen können konfiguriert werden, um Zuordnungen zwischen den Features zu erzeugen, die die Gruppenvorlagen erstellen, wenn sie eine primäre Vorlage zum Erstellen von Versorgungsnetz-Features enthalten. Zuordnungen von Gruppenvorlagen sind ausschließlich auf Gruppen-Features beschränkt und erstrecken sich nicht auf den Inhalt voreingestellter Vorlagen, die der Gruppe zugewiesen sind.
Voreingestellte Vorlagen generieren Zuordnungen, die beim Erstellen der voreingestellten Vorlage definiert wurden, unabhängig von Gruppeneinstellungen. Dies trifft zu, wenn Sie sie als Komponentenvorlagen in einer Gruppenvorlage oder als eigenständige Vorlagen verwenden.
Beispielsweise können eine Gruppenvorlage mit einer primären Vorlage für eine Mittelspannungsleitung und eine Feature-Vorlage für einen Mittelspannungsanschluss als Schnappvorrichtung konfiguriert werden, um Zuordnungen anhand dieser Features zu erzeugen.
Wenn die Gruppenvorlage in diesem Beispiel außerdem eine voreingestellte Vorlage für eine Transformatorbank enthält, werden die Komponenten der Transformatorbank in einer Karte mit den Zuordnungen platziert, die beim Erstellen der voreingestellten Vorlage für sie definiert wurden.
Fangen
Wenn Sie die Fangfunktion und Fangagenten aktivieren, um ein Netzwerk-Feature hinzuzufügen oder zu verschieben, werden die Fangeinstellungen automatisch in die Einstellungen geändert, die den Knoten- und Kantenkonnektivitätsregeln entsprechen. Sie können die Fangfunktion deaktivieren, die Layer oder Features, an denen gefangen wird, jedoch nicht ändern.
Darüber hinaus kann der Fang-Auswahlhilfe für Workflows aktiviert werden, in denen Netzwerk-Features erstellt oder Stützpunkte bearbeitet werden müssen, wobei die Nachbarschaft mit bestimmten lagegleichen Features erhalten bleiben muss, wie z.B. eine Stromleitung, die entweder an einem Einspeise- oder einem Last-Anschlusspunkt gefangen werden muss.
Tipp:
Drücken Sie beim Erstellen von Features auf T, um die fangbaren Elemente eines Features in Bezug auf die Konnektivitätsregeln anzuzeigen.

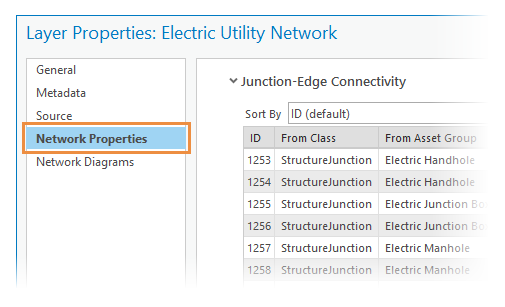

Um die Konnektivitätsregeln anzuzeigen, klicken Sie mit der rechten Maustaste auf das Netzwerk im Bereich Inhalt, wählen Eigenschaften
aus und klicken auf die Registerkarte Netzwerkeigenschaften.
Anzeigen und Bearbeiten von Netzwerkattributen
Um im Bereich Attribute Attribute von Versorgungsnetzen anzuzeigen und zu bearbeiten, wählen Sie das Feature aus, und blenden Sie die Auswahl in der Strukturansicht ein. Unter dem ausgewählten Feature oder Objekt werden Zuordnungen angezeigt. Diese geben die Gesamtzahl der zugeordneten untergeordneten Features bzw. Unterobjekte an.
| Bearbeitungsszenario | Workflow | Befehl oder Werkzeug |
|---|---|---|
Anzeigen von ausgehenden/eingehenden Netzwerkinformationen | Klicken Sie in der Strukturansicht auf ein Knoten- oder Kantenobjekt. | Die Registerkarte Zuordnungen. |
Hinzufügen nichträumlicher Objekte zu einem vorhandenen Containerobjekt | Klicken Sie in der Strukturansicht mit der rechten Maustaste auf den Container. | Neu zum Container hinzufügen |
Entfernen eines nichträumlichen Objekts aus einem Container-Feature | Klicken Sie in der Strukturansicht mit der rechten Maustaste auf das nichträumliche Objekt. | Zuordnung entfernen |
Auswahl
Bearbeitungswerkzeuge filtern Auswahlen auf Grundlage des Typs der vom Werkzeug durchgeführten Änderungen. Um beim Auswählen nichträumlicher Objekte, z. B. in einer Versorgungsnetz-Attributtabelle, unerwartete Ergebnisse zu vermeiden, deaktivieren Sie das aktuelle Bearbeitungswerkzeug, bevor Sie einen Befehl ausführen.
Wenn die aktuelle Auswahl durch ein Editierwerkzeug gefiltert ist, wird in der aktuellen Ansicht eine kurze Benachrichtigung mit dem Namen des Editierwerkzeugs angezeigt. Um die Filterung der Auswahl aufzuheben, deaktivieren Sie das aktuelle Werkzeug, indem Sie die Esc-Taste drücken oder im Bereich Features ändern auf den Zurück-Pfeil klicken.
Zum Auswählen verknüpfter Daten im Bereich Attribute
klicken Sie mit der rechten Maustaste auf einen Layer oder ein einzelnes Netzwerk-Feature in der Auswahlstrukturansicht des Bereichs, klicken auf Verknüpfte Daten auswählen
und klicken dann auf den entsprechenden Befehl.
- Klicken Sie mit der rechten Maustaste auf das Feature oder Objekt, um verknüpfte Daten für das angegebene Netzwerk-Feature auszuwählen.
- Klicken Sie mit der rechten Maustaste auf den Layer, um eine Massenauswahl verknüpfter Daten für alle ausgewählten Netzwerk-Features im Layer durchzuführen.
Bearbeitungswerkzeuge
In Versorgungsnetzen wird Netzwerk-Topologie verwendet, um die Konnektivität zwischen Netzwerk-Features beizubehalten und Ihnen zu ermöglichen, ein Netzwerk zu verfolgen, Fließeigenschaften zu bestimmen und andere Analysevorgänge durchzuführen. Die Netzwerk-Topologie ist nicht Teil der Kartentopologie.
Die in der folgenden Tabelle beschriebenen Bearbeitungswerkzeuge und -befehle erkennen die Netzwerktopologie und enthalten zusätzliche Funktionen für die Arbeit mit Versorgungs- und Verfolgungsnetzen:
| Werkzeuge oder Befehl | Beschreibung |
|---|---|
Topologie strecken | Beim Verschieben einer Kante oder eines Stützpunktes wird die allgemeine Form eines Features beibehalten, indem die relative Länge aller Feature-Segmente skaliert wird. Dieser Bearbeitungsmodus ist bei Bearbeitungswerkzeugen verfügbar, die die Position oder Geometrie von Features ändern, die mit einem Versorgungsnetz verbunden sind: Klicken Sie auf der Werkzeugleiste für das aktive Bearbeitungswerkzeug auf die Schaltfläche Topologie strecken |
Verbindung trennen | Trennt verschobene Features von der Netzwerk-Topologie. Dieser Befehl ist bei Bearbeitungswerkzeugen verfügbar, die die Position oder Geometrie von Features ändern, die mit einem Versorgungsnetz verbunden sind: Klicken Sie auf der Werkzeugleiste für das aktive Bearbeitungswerkzeug auf die Schaltfläche Verbindung trennen |
Sie können ein Netzwerk-Feature, lagegleiche Features und als Containerobjekte und strukturelle Anbauten zugeordnete Features verschieben. Dieses Werkzeug ist im Bereich Features ändern verfügbar. Wenn Abzweigverbindungen zulässig sind, verschieben sich Features, die einen lagegleichen Endpunkt oder einen lagegleichen Stützpunkt haben, zusammen mit dem ausgewählten Feature, und lineare Features werden gestreckt, sodass die sichtbare Feature-Topologie zusammenhängend bleibt. Um zu verhindern, dass verbundene Objekte verschoben werden, aktivieren Sie Verbindung trennen | |
Mit "Features verschieben" werden Features an eine angegebene Koordinatenposition oder entsprechend einem Versatzabstand oder entsprechend einem Versatzabstand und einer Versatzrichtung verschoben. Dieses Werkzeug ist im Bereich Features ändern verfügbar.
| |
Sie können ein vorhandenes lineares Feature verlängern. Standardmäßig werden mit Endpunkten verbundene Netzwerk-Features auf den neuen Endpunkt verschoben. Dieses Werkzeug ist im Bereich Features ändern verfügbar. Um zu verhindern, dass verbundene Objekte verschoben werden, aktivieren Sie Verbindung trennen | |
Sie können Stützpunkte und andere Netzwerk-Features mit derselben XYZ-Position bearbeiten und eine Rubbersheet-Linie einblenden, die beim Verschieben des Stützpunkts dynamisch gestreckt wird. Dieses Werkzeug ist im Bereich Features ändern verfügbar. Um zu verhindern, dass verbundene Objekte verschoben werden, aktivieren Sie Verbindung trennen | |
Sie können die Geometrie eines ausgewählten Features durch die von Ihnen skizzierte Geometrie ersetzen lassen. Die ursprünglichen Feature-Attribute werden beibehalten. Dieses Werkzeug ist im Bereich Features ändern verfügbar. Um zu verhindern, dass verbundene Objekte verschoben werden, aktivieren Sie Verbindung trennen | |
Sie können ein Versorgungsnetz-Linien-Feature teilen. Die sich daraus ergebenden Features werden an der Teilungsposition mit einem System-Knoten-Feature verbunden. Dieses Werkzeug ist im Bereich Features ändern verfügbar. Asset-Typen, die durch Attributdomänen eingeschränkt sind, werden durch die Teilungsmethode der Domäne festgelegt, die für das Versorgungsnetz definiert ist. Beispielsweise werden Containerinhalte und zugeordnete Attributzuweisungen auf Grundlage der für Structure-Line-Feature-Classes definierten Container-Teilungsmethode beibehalten. |
