Erstellen einer Vorlage für ein LRS-Routenprotokoll-Datenprodukt

Mit der Location Referencing-Lizenz verfügbar.

Mit dem Werkzeug LRS-Datenprodukt generieren können Sie LRS-Routenprotokoll-Datenprodukte erstellen. Für dieses Werkzeug ist eine LRS-Datenvorlage erforderlich.

Die Erweiterung ArcGIS Pipeline Referencing enthält den Assistenten Datenprodukt-Designer zum Erstellen von LRS-Datenvorlagen.

Das in der folgenden Tabelle gezeigte Beispiel-Routenprotokoll wurde für die im folgenden Schema dargestellte technische Route "Dripping Springs to Smithville 300" erstellt. Die Messwerte der Route nehmen in Pfeilrichtung zu. Das Routenprotokoll stellt die Aufzeichnungen auf der Route so dar, als ob eine Person, die sich in Pfeilrichtung bewegt, die Rohreigenschaften und Messwertinformationen der angegebenen Layer zur Kenntnis nimmt, wenn sie auf diese trifft.

Das Routenprotokoll-Datenprodukt liefert die Position und Informationen von Punkt- und Linienobjekten, Schnittpunkten, Referenz-Features und Polygongrenzen für die technische Route "Dripping Springs to Smithville 300". In der folgenden Liste sind die Merkmale entlang der Route aufgeführt:

• Protokollfelder: Abweichungstyp, Beschichtungsmaterial, Betriebsdruck und Versorgungsleitungsüberschneidung/-schnittpunkt
• Positionsfelder: Operativer Bereich und Stadtgrenzen
• Referenzfeld: Stationierungsmarker

Die folgende Tabelle zeigt das zurückgegebene Routenprotokoll für die Route nach Eingabe der LRS-Datenvorlage in das Werkzeug LRS-Datenprodukt generieren.

Routenname	Beschreibung	Messen	Referenz	Versatz	Operativer Bereich	Stadt	Abweichungstyp	Schnittpunkt	Beschichtungsmaterial	Betriebsdruck
Dripping Springs to Smithville 300	Rohrstart: Dripping Springs to Smithville 300	0	00+00.00	0	SW	Roxton			Copper	500
Dripping Springs to Smithville 300	Überschneidung Dripping Springs to Smithville 300, Pipe013S	0	00+00.00	0	SW	Roxton		Dripping Springs to Smithville 300, Pipe013S	Copper	500
Dripping Springs to Smithville 300	Start: Kupferbeschichtung	0	00+00.00	0	SW	Roxton			Copper	500
Dripping Springs to Smithville 300	Start: Betriebsdruck 500 PSI	0	00+00.00	0	SW	Roxton			Copper	500
Dripping Springs to Smithville 300	Vertiefung	1200	00+00.00	1200	SW	Roxton	Vertiefung		Copper	500
Dripping Springs to Smithville 300	Überschneidung Dripping Springs to Smithville 300, Pipe336N	1200	00+00.00	1200	SW	Roxton		Dripping Springs to Smithville 300, Pipe336N	Copper	500
Dripping Springs to Smithville 300	Verlassen der Stadtgrenze: Roxton	1500	10+50.00	0	SW	Roxton			Copper	500
Dripping Springs to Smithville 300	Passieren der Stadtgrenze: Dean	1500	10+50.00	0	SW	Dean			Copper	500
Dripping Springs to Smithville 300	Ende: Betriebsdruck 500 PSI	2000	10+50.00	500	SW	Dean			Copper	500
Dripping Springs to Smithville 300	Start: Betriebsdruck 350 PSI	2000	10+50.00	500	SW	Dean			Copper	350
Dripping Springs to Smithville 300	Gouge	2300	10+50.00	800	SW	Dean	Gouge		Copper	350
Dripping Springs to Smithville 300	Interne Korrosion	2500	10+50.00	1000	SW	Dean	Interne Korrosion		Copper	350
Dripping Springs to Smithville 300	Ende: Kupferbeschichtung	3000	10+50.00	1500	SW	Dean			Copper	350
Dripping Springs to Smithville 300	Start: Stahlbeschichtung	3000	10+50.00	1500	SW	Dean			Steel	350
Dripping Springs to Smithville 300	Überschneidung Dripping Springs to Smithville 300, Pipe912N	3650	30+20.00	300	SW	Dean		Dripping Springs to Smithville 300, Pipe912N	Steel	350
Dripping Springs to Smithville 300	Ende: Betriebsdruck 350 PSI	4500	45+00.00	0	SW	Dean			Steel	350
Dripping Springs to Smithville 300	Ende: Stahlbeschichtung	4500	45+00.00	0	SW	Dean			Steel	350
Dripping Springs to Smithville 300	Rohrende: Dripping Springs to Smithville 300	4500	45+00.00	0	SW	Dean			Steel	350

Außerdem können Sie LRS-Routenprotokoll-Datenprodukte der folgenden Typen konfigurieren:

• Änderung des Betriebsbedingungen entlang von Rohren in verschiedenen operativen Bereichen
• Inline-Inspektion (ILI), Survey-Messung, Dokumentationspunkt und ILI-Bereich entlang von Rohren mit Markern als Referenzposition
• Die Messwerte der Schnittpunkte zwischen einem Rohr und Features wie hydrologischen Einheiten, Transportleitungen, Versorgungsleitungen anderen Rohrleitungen und Grenzen operativer Bereiche

In den nächsten Abschnitten wird beschrieben, wie Sie mit dem Assistent Datenprodukt-Designer eine Vorlage für das Werkzeug LRS-Datenprodukt generieren erstellen können, um ein Routenprotokoll-Datenprodukt ähnlich dem in der obigen Tabelle dargestellten zu erzeugen.

Typ für LRS-Datenprodukt auswählen

Der erste Schritt im Assistenten Datenprodukt-Designer besteht darin, den Typ des Datenprodukts festzulegen.

Führen Sie die folgenden Schritte aus, um den Datenprodukttyp Routenprotokoll festzulegen:

1. Starten Sie ArcGIS Pro, und öffnen Sie ein Projekt mit LRS-Daten in der Karte.
2. Klicken Sie auf der Registerkarte Location Referencing in der Gruppe LRS-Datenprodukte auf Datenprodukt-Designer .

   Die Seite Typ für LRS-Datenprodukt auswählen des Assistenten Datenprodukt-Designer wird angezeigt.

3. Klicken Sie auf den Dropdown-Pfeil Typ des Datenprodukts, und wählen Sie Routenprotokoll aus.



4. Klicken Sie auf Weiter.

   Die Seite Vorlageneigenschaften festlegen wird angezeigt.

Vorlageneigenschaften festlegen

Nachdem der Vorlagentyp angegeben ist, führen Sie zum Festlegen der Vorlageneigenschaften die folgenden Schritte durch:

1. Geben Sie einen Namen für die Vorlage ein.

   Standardmäßig wird die Vorlage im Projektordner gespeichert. Sie können auch zu einem anderen Speicherort navigieren, einen Namen für die Vorlage angeben und auf OK klicken.

2. Klicken Sie auf den Dropdown-Pfeil Netzart, und wählen Sie eine Netzart aus.

   Wird das Werkzeug LRS-Datenprodukt generieren mit der Vorlage ausgeführt, werden Routeneigenschaften für dieses Netzwerk bereitgestellt.

3. Geben Sie optional eine Beschreibung an.

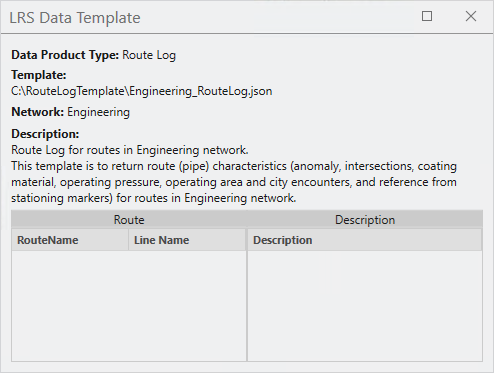

4. Klicken Sie optional auf Vorschau, um eine Vorschau der Informationen auf einer Zeichenfläche anzuzeigen.



   Hinweis:

   Handelt es sich bei dem gewählten Netzwerk um ein Liniennetzwerk, wird im Routenprotokoll neben dem Routenkennungsfeld die Spalte "Linienname" angezeigt.
5. Klicken Sie auf Weiter.

   Die Seite Routenkennungsfeld auswählen wird angezeigt.

Routenkennungsfeld auswählen

Der nächste Schritt beim Erstellen einer Vorlage für ein Routenprotokoll besteht darin, ein Routenkennungsfeld zum Bereitstellen von Informationstext hinzuzufügen. Die Routenkennung kann ein Routenname oder eine Routen-ID sein.

In diesem Beispiel wird "RouteName" als Routenkennungsfeld des technischen Netzwerks und "Routenname" als Anzeigenname im Textfeld Name in Tabelle verwendet. Der Anzeigenname wird auch in der Vorschau der Zeichenfläche aktualisiert. Im Beispiel-Routenprotokoll lauten die Start- und Endpunkte einer Route "Rohrstart: Dripping Springs to Smithville 300" bzw. "Rohrende: Dripping Springs to Smithville 300".

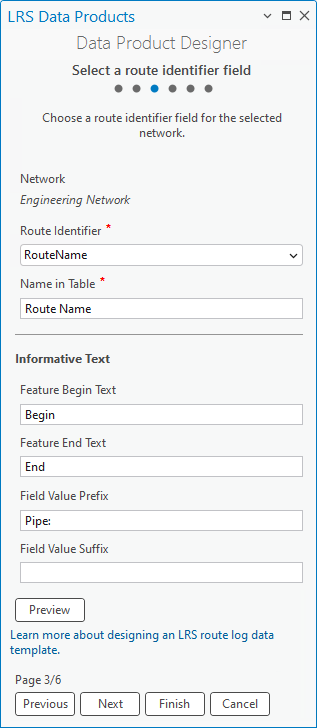

Führen Sie zum Angeben eines Routenkennungsfeldes die folgenden Schritte aus:

1. Klicken Sie auf den Dropdown-Pfeil Routenkennung, und wählen Sie dann ein Feld aus.

   Ist das angegebene Netzwerk kein Liniennetzwerk, ist die Standardoption Routen-ID. Ist das angegebene Netzwerk ein Liniennetzwerk, ist die Standardoption Routenname.

   Wenn für das angegebene Netzwerk sowohl eine Routen-ID als auch ein Routenname konfiguriert ist, können Sie eine der beiden Optionen mithilfe des Dropdown-Pfeils auswählen.

2. Aktualisieren Sie optional den Anzeigenamen im Textfeld Name in Tabelle.

   Der Standardanzeigename ist der Wert Routenkennung.

3. Aktualisieren Sie optional den Text in den Textfeldern Text für Feature-Start und Text für Feature-Ende, um den Beginn und das Ende der Routen anzugeben.

   Die Standardwerte lauten entsprechend Start und Ende.

4. Geben Sie optional Text in den Textfeldern Feldwertpräfix und Feldwertsuffix ein, um Informationen vor bzw. nach dem Wert der Routenkennung zu ergänzen.

   Im Beispiel ist "Rohr:" das Präfix für den Wert der Routenkennung. Das Beispiel enthält kein Feldwertsuffix.





   Durch die Auswahl eines Routingkennungsfeldes wird sichergestellt, dass das mit dieser Vorlage generierte Routenprotokoll-Datenprodukt Informationsfelder zur Route enthält.



5. Klicken Sie auf Weiter.

   Die Seite Protokollfelder auswählen wird angezeigt.

Protokollfelder auswählen

In einem Routenprotokoll-Datenprodukt bilden die Protokollfelder die Spalten, die Objekt- und Schnittpunktinformationen enthalten. Sie können Protokollfelder aus Protokoll-Layern hinzufügen und informativen Text ergänzen. Informativer Text liefert Details zu den Protokoll-Layern.

Hinweis:

Eine Centerline-Feature-Class kann auch als Protokoll-Layer verwendet werden, wenn sie mit der Address Data Management-Lösung oder einem Versorgungsnetz konfiguriert wird.

Das Beispiel in diesem Abschnitt verwendet vier Protokoll-Layer:

• Punktobjekt "Abweichung"
• Versorgungsleitungsüberschneidung/-schnittpunkt
• Linienobjekt "Beschichtung"
• Linienobjekt "Betriebsdruck"

Ein mit dieser Vorlage generiertes LRS-Routenprotokoll-Datenprodukt liefert einen Datensatz, wenn einer dieser Layer auf einer Route angezeigt wird und endet.

Hinweis:

Das Hinzufügen von Protokollfeldern ist optional. Wenn Sie keine Protokollfelder zur Vorlage hinzufügen möchten, klicken Sie auf Weiter, um mit dem Hinzufügen von Positionsfeldern fortzufahren.

Führen Sie die folgenden Schritte aus, um Protokollfelder hinzuzufügen:

1. Klicken Sie auf Hinzufügen, um eine leere Zeile in der Tabelle "Protokollfelder" zu erstellen.
2. Klicken Sie auf den Dropdown-Pfeil Layer, und wählen Sie einen Protokoll-Layer aus.

   Bei dem Layer kann es sich um ein Punkt-, ein Linien- oder ein Schnittpunktobjekt handeln, das in dem beim Festlegen der Vorlageneigenschaften angegebenen Netzwerk registriert ist. Er muss in der gleichen Geodatabase oder dem gleichen Feature-Service gespeichert sein und das gleiche Koordinatensystem wie das angegebene Netzwerk verwenden. Der von Ihnen angegebene Layer bestimmt, welche Felder für das Menü Feld verfügbar sind.

   Der erste im Beispiel konfigurierte Protokoll-Layer ist das Punktobjekt "Abweichung".

3. Klicken Sie auf den Dropdown-Pfeil Feld, und wählen Sie im angegebenen Layer ein Feld aus.

   In diesem Beispiel ist "Abweichungstyp" als eines der Protokollfelder konfiguriert.

4. Aktualisieren Sie optional den Anzeigenamen im Textfeld Name in Tabelle.

   Der Standardanzeigename ist der Wert Feld.

   Dieser Text aktualisiert die Zeile in der Tabelle "Protokollfelder".

5. Geben Sie optional Text in den Textfeldern Text für Feature-Start und Text für Feature-Ende ein.

   Dieser Text wird vor dem Start und Ende der Protokollfelder angezeigt.

   Die Standardwerte lauten entsprechend Start und Ende.

   Hinweis:

   Die Textfelder Text für Feature-Start und Text für Feature-Ende sind nicht verfügbar, wenn Sie einen Punktobjekt-Layer oder einen Schnittpunkt-Layer verwenden.

6. Geben Sie optional Text in den Textfeldern Feldwertpräfix und Feldwertsuffix ein.

   Dieser Text liefert zusätzliche Informationen über den Protokollwert und wird entsprechend vor bzw. nach dem Protokollwert eingefügt.

   Im folgenden Beispiel ist "Betriebsdruck" der Wert für das Feldwertpräfix und "PSI" der Wert für das Feldwertsuffix, der für das Linienobjekt "Betriebsdruck" hinzugefügt wurde.



7. Klicken Sie optional unter Filterausdruck auf Neuer Ausdruck, und definieren Sie einen Ausdruck zum Filtern bestimmter Protokollwerte.

   Nur Features, die dem Filterausdruck entsprechen, werden im Routenprotokoll angezeigt. So gibt COATING_MATERIAL <> 'Plastic' beispielsweise Objekte für Nicht-Kunststoff-Beschichtungsmaterialien zurück.

8. Aktivieren Sie optional das Kontrollkästchen Lagegleiche Objekte zusammenführen für die Linien-Objekt-Protokoll-Layer.

   Wenn Sie dieses Kontrollkästchen aktivieren, werden lagegleiche Objekte mit demselben Wert im Protokollfeld als ein Einzelobjekt in das Routenprotokoll aufgenommen.

9. Um mehrere Protokollfelder hinzuzufügen, wiederholen Sie für jedes Feld die vorherigen Schritte.

   In diesem Beispiel sind "Abweichungstyp", "Schnittpunkt" "Beschichtungsmaterial" und "Betriebsdruck" als Protokollfelder konfiguriert.

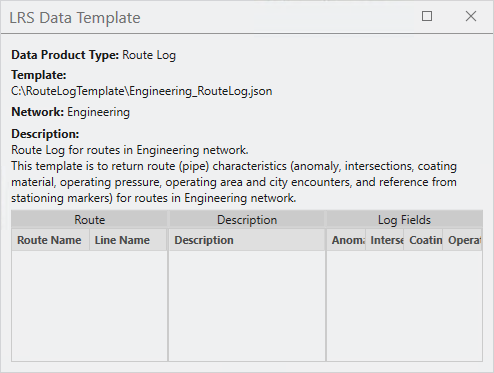

   Durch das Hinzufügen von Protokollfeldern verfügen die mit dieser Vorlage erstellten Routenprotokoll-Datenprodukte über Spalten, die Objekt- und Schnittpunktinformationen enthalten.



10. Klicken Sie auf Weiter.

    Die Seite Positionsfelder hinzufügen wird angezeigt.

Positionsfelder hinzufügen

Nach dem Hinzufügen von Protokoll-Layern können Sie Positions-Layer und Positionsfelder hinzufügen. Die Positionsfelder bilden die Spalten, die Informationen über die von den Routen durchquerten Polygongrenzen enthalten. Sie können auch informativen Text für die Positions-Layer eingeben.

Das Beispiel in diesem Abschnitt verwendet "Operativer Bereich" und "Stadt" als Positions-Layer. Ein mit dieser Vorlage generiertes Routenprotokoll-Datenprodukt liefert einen Datensatz, wenn eine Route in einen operativen Bereich oder eine Stadt eintritt oder diese(n) verlässt.

Hinweis:

Das Hinzufügen von Positionsfeldern ist optional. Wenn Sie keine Positionsfelder zur Vorlage hinzufügen möchten, klicken Sie auf Weiter, um mit der Auswahl eines Referenzfeldes fortzufahren.

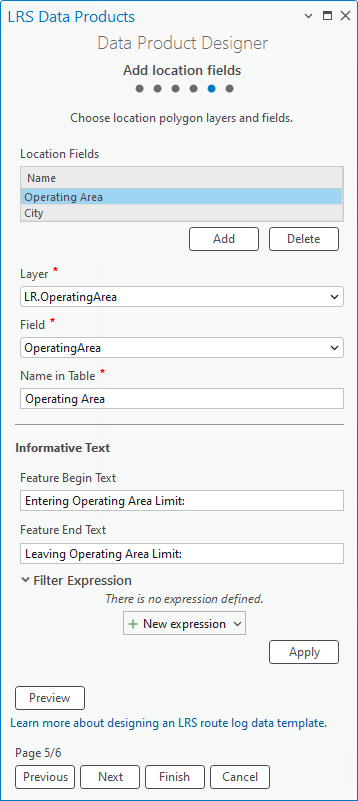

Führen Sie die folgenden Schritte aus, um Positionsfelder hinzuzufügen:

1. Klicken Sie auf Hinzufügen, um eine leere Zeile in der Tabelle "Positionsfelder" zu erstellen.
2. Klicken Sie auf den Dropdown-Pfeil Layer, und wählen Sie einen Positions-Layer aus.

   Bei dem Layer muss es sich um eine Polygon-Feature-Class handeln, die in der gleichen Geodatabase oder dem gleichen Feature-Service gespeichert ist, und er muss das gleiche Koordinatensystem wie das Netzwerk verwenden, das beim Festlegen der Vorlageneigenschaften angegeben wurde.

   Der erste im Beispiel konfigurierte Positions-Layer ist "OperatingArea".

3. Klicken Sie auf den Dropdown-Pfeil Feld, und wählen Sie im angegebenen Positions-Layer ein Feld aus.

   In diesem Beispiel wird "Operativer Bereich" als Positionsfeld konfiguriert.

4. Aktualisieren Sie optional den Anzeigenamen im Textfeld Name in Tabelle.

   Der Standardanzeigename ist das Positionsfeld.

   Dieser Text aktualisiert die Zeile in der Tabelle "Positionsfelder".

5. Geben Sie optional Text in den Textfeldern Text für Feature-Start und Text für Feature-Ende ein.

   Dieser Text wird vor dem Start und Ende der Positionsfelder angezeigt.

   Die Standardwerte lauten entsprechend Start und Ende.

   In diesem Beispiel werden die Textfelder Text für Feature-Start und Text für Feature-Ende aktualisiert und lauten Passieren der Grenze des operativen Bereichs: und Verlassen der Grenze des operativen Bereichs:.

6. Klicken Sie optional auf den Dropdown-Pfeil Filterausdruck, und geben Sie einen Ausdruck zum Filtern nach einem bestimmten Positionsfeld an.

   Nur Features, die dem Filterausdruck entsprechen, werden im Routenprotokoll angezeigt.

   Für das Beispiel wurde kein Filterausdruck für Positionsfelder konfiguriert. Ein Beispiel für einen Filterausdruck, REGION = "S-US", gibt nur Routeninteraktionen mit operativen Bereichen in den südlichen USA zurück.

7. Um mehrere Positionsfelder hinzuzufügen, wiederholen Sie für jedes Feld die vorherigen Schritte.

   Das Beispiel hat zwei Positionsfelder: "Operativer Bereich" und "Stadt".





   Durch das Hinzufügen von Positionsfeldern verfügen die mit dieser Vorlage erstellten Routenprotokoll-Datenprodukte über Spalten, die Datensätze mit Informationen enthalten, wann eine Route eine Position passiert oder verlässt.



8. Klicken Sie auf Weiter.

   Die Seite Referenzfeld auswählen wird angezeigt.

Referenzfeld auswählen

Nach dem Hinzufügen von Positions-Layern können Sie ein Referenzfeld aus einem Referenz-Layer hinzufügen. Das Referenzfeld bildet die Spalten, die Informationen über die Referenz und den Versatz enthalten. Sie können auch informativen Text für den Referenz-Layer eingeben.

Hinweis:

• Die Konfiguration eines Referenzfeldes ist optional. Wenn Sie kein Referenzfeld konfigurieren möchten, klicken Sie auf Fertig stellen, um die Vorlage zu speichern.
• Für eine Routenprotokollvorlage können Sie nur einen Referenz-Layer konfigurieren.

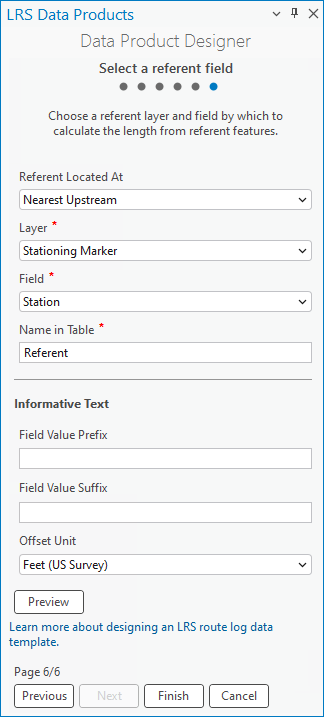

Führen Sie die folgenden Schritte aus, um ein Referenzfeld zu konfigurieren:

1. Klicken Sie auf den Dropdown-Pfeil Referenz befindet sich unter, und wählen Sie eine Referenzmethode aus:
   • Nächster vorgelagerter: Das nächstgelegene vorgelagerte Referenz-Feature des Routenprotokolleintrags wird für die Berechnung des Referenzversatzes verwendet. Ist kein vorgelagertes Referenz-Feature vorhanden, sind die Referenzwerte leer.
   • Nächster: Das nächstgelegene nachgelagerte Referenz-Feature des Routenprotokolleintrags wird für die Berechnung des Referenzversatzes verwendet.

   Die folgende Abbildung und Tabelle veranschaulichen den Unterschied zwischen den beiden Referenzmethoden. Die Vertiefungsabweichung ist 1000 Fuß flussaufwärts vom nächsten Stationierungsmarker entfernt, also beträgt der Versatz -1000. Außerdem ist die Vertiefungsabweichung 6000 Fuß vom nächstgelegenen flussaufwärts gelegenen Stationierungsmarker entfernt, also beträgt der Versatz 6000.



   Referenzmethode	Referenz	Versatz (Fuß (US Survey))
   Nächster Nachbar	70+00.00	-1000
   Nächster vorgelagerter	00+00.00	6000

2. Klicken Sie auf den Dropdown-Pfeil Layer, und wählen Sie einen Referenz-Layer aus.

   Bei dem Layer muss es sich um ein Punktobjekt handeln, das in der gleichen Geodatabase oder dem gleichen Feature-Service gespeichert ist, und er muss das gleiche Koordinatensystem wie das Netzwerk verwenden, das beim Festlegen der Vorlageneigenschaften angegeben wurde.

   In diesem Beispiel wird "Stationierungsmarker" als Referenz-Layer konfiguriert.

3. Klicken Sie auf den Dropdown-Pfeil Feld, und wählen Sie ein Referenzfeld aus.

   In diesem Beispiel ist "Station" das Referenzfeld.

4. Aktualisieren Sie optional den Anzeigenamen im Textfeld Name in Tabelle.

   Der Standardanzeigename ist Referenz.

5. Geben Sie optional Text in den Textfeldern Feldwertpräfix und Feldwertsuffix ein.

   Der Text liefert Informationen über den Referenzwert und wird entsprechend vor bzw. nach dem Wert eingefügt.

6. Klicken Sie optional auf den Dropdown-Pfeil Versatzeinheit, und wählen Sie eine andere Einheit aus.

   Die Standard-Versatzeinheit ist Fuß (International).

   In diesem Beispiel wird der Wert für die Versatz-Einheit auf Fuß (US Survey) festgelegt.

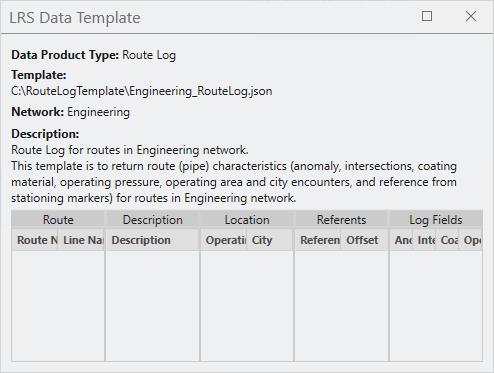

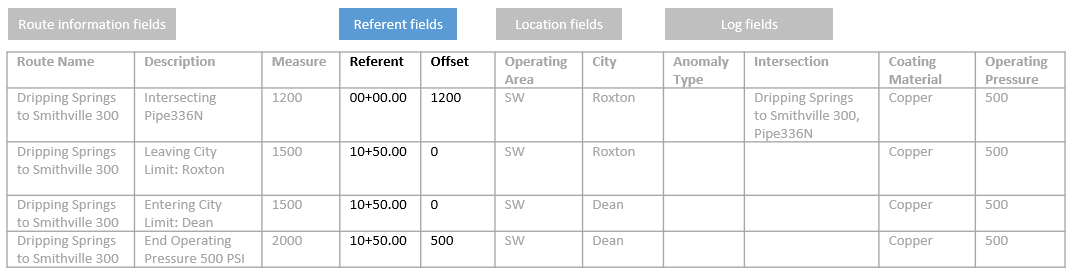

   Durch das Hinzufügen eines Referenzfeldes verfügen die mit dieser Vorlage erstellten Routenprotokoll-Datenprodukte über Spalten, die Referenz- und Versatzinformationen enthalten.



7. Klicken Sie auf Fertig stellen, um die Vorlage zu speichern.

Die Vorlage ist vollständig und kann im Werkzeug LRS-Datenprodukt generieren zum Generieren eines LRS-Datenprodukts verwendet werden.

Hinweis:

Um eine vorhandene Vorlage auf der Seite Vorlageneigenschaften festlegen zu überprüfen oder zu bearbeiten, klicken Sie auf Zum Speicherort der Vorlage navigieren neben dem Textfeld Vorlage. Sie können eine Vorlage im Projektordner oder in einem anderen Speicherort auswählen.
