Tipos de datasets de geodatabase

La geodatabase es la estructura de datos nativa para administrar y editar un conjunto de datasets en ArcGIS Pro. Existen tres tipos de datasets principales: tablas, clases de entidad y datasets ráster.

En ArcGIS Pro, se pueden mejorar estos tipos de datasets principales para modelar relaciones espaciales, agregar comportamientos avanzados y mejorar la integridad de datos. Al desarrollar estos datasets fundamentales en la geodatabase, puede extender sus capacidades según sus necesidades.

Tipos de dataset en una geodatabase

Las siguientes secciones muestran los tipos de datasets que se pueden agregar o crear en una geodatabase y proporcionan un vínculo a la página de ayuda o la herramienta de geoprocesamiento correspondiente.

Objeto 3D

Las capas de entidades de objetos 3D se utilizan para almacenar y administrar entidades de tipo de geometría 3D avanzadas en una geodatabase. Estos objetos 3D representan la envoltura exterior y el espacio interior de entidades que ocupan un área o volumen discreto en un espacio tridimensional (como edificios, vehículos, vegetación, etc.) utilizando técnicas avanzadas de visualización como la representación en pantalla basada en física (PBR) y las animaciones.

Las tablas asociadas almacenadas con objetos 3D admiten varios formatos con sus propios activos para una conversión sin pérdidas y admiten materiales PBR de alto nivel, que confieren a superficies como el cristal o el metal propiedades de sombreado como la reflexión, el sombreado, la representación cartográfica normal y la rugosidad. En conjunto, esta información y propiedades permiten hacer que los objetos 3D parezcan más realistas. Las capas de entidades de objetos 3D se pueden guardar en un archivo, enterprise o geodatabase móvil.

Anotación

Anotación es texto o gráficos que se pueden seleccionar, posicionar y modificar individualmente. Una anotación se puede realizar manualmente o se puede generar desde etiquetas. Hay dos tipos de anotación en la geodatabase:

• Estándar: no está formalmente asociada a las entidades de la geodatabase. Un ejemplo de anotación estándar es el texto en un mapa de una cordillera. No hay ninguna entidad específica que represente la cordillera, pero es un área que desea marcar.
• Vinculada a entidad: está asociada con una entidad específica en otra clase de entidad de la geodatabase. El texto de la anotación vinculada a entidad refleja el valor de un campo o campos de la entidad a la que está vinculada. Por ejemplo, la red de transmisión de agua de una red hidráulica se pueden anotar con sus nombres, que se almacenan en un campo de la clase de entidad de la red de transmisión de agua.

Dataset de catálogo

Un dataset de catálogo es un contenedor de referencias de elementos, que se denominan elementos de dataset de catálogo. Puntos de referencia a varias fuentes de datos, de recursos compartidos de archivos locales o de red, o su portal.

Dimensión

Las dimensiones son un tipo especial de anotación de geodatabase para mostrar longitudes o distancias concretas en un mapa. Una dimensión puede indicar la longitud de un lado de un edificio, una parcela de tierra o la distancia entre dos entidades tales como una boca de riego y la esquina de un edificio.

Clase de entidad

Una clase de entidad es un conjunto de entidades geográficas con el mismo tipo de geometría (por ejemplo, punto, línea o polígono), los mismos atributos y la misma referencia espacial. Las clases de entidad permiten agrupar entidades homogéneas en una unidad individual a efectos de almacenamiento de datos. Por ejemplo, las autopistas, las carreteras principales, y las carreteras secundarias se pueden agrupar en una clase de entidad de línea denominada carreteras. Los tipos de clases de entidades más comunes son la clase de entidad de punto , clase de entidad de línea y la clase de entidad de polígono . Las clases de entidad pueden almacenar también objetos 3D, anotaciones y dimensiones.

Dataset de entidad

Un dataset de entidad es un conjunto de clases de entidad relacionadas temáticamente que comparten un sistema de coordenadas común. Los datasets de entidades se utilizan para facilitar la creación de datasets de controlador (a veces también llamados datasets de extensión), por ejemplo, una estructura de parcelas, una topología o una red de servicios.

Caja de herramientas de geoprocesamiento

Una caja de herramientas de geoprocesamiento puede contener una serie de herramientas, scripts y modelos de geoprocesamiento creados por el usuario.

Nota:

Las cajas de herramientas no son compatibles con una geodatabase móvil.

Dataset de mosaico

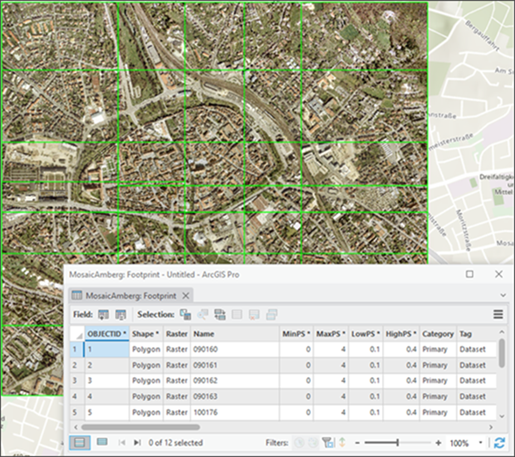

Los datasets de mosaico se utilizan para administrar, visualizar, analizar, presentar y compartir imágenes y datos ráster.

Los datasets de mosaico están diseñados para administrar, visualizar, consultar y analizar colecciones de imágenes o datos ráster, como imágenes de satélite, fotografías aéreas y modelos digitales de elevación. Pueden manipular eficientemente grandes volúmenes de datos ráster y permiten el mosaico dinámico y el procesamiento al vuelo de imágenes mediante funciones ráster almacenadas.

Nota:

Los datasets de mosaico no son compatibles con una geodatabase móvil.

Dataset de red

Los datasets de red se utilizan para modelar redes de transporte. Se crean a partir de entidades de origen, que pueden incluir entidades simples (líneas y puntos) y giros, y almacenan la conectividad de las entidades de origen. Cuando se realiza un análisis de red, siempre se hace en un dataset de red.

Este gráfico resalta las calles de sentido único, restricciones de giro y pasos elevados/túneles modelados en un dataset de red de calles. Los análisis que se realizan en la red como, por ejemplo, la ruta desde la parada 1 a la parada 2, respetan éstas y otras propiedades del dataset de red.

Licencia:

Los datasets de red requieren la Extensión ArcGIS Network Analyst.

Dataset de imágenes orientadas

Un dataset de imágenes orientadas gestiona una serie de imágenes en la que cada imagen tiene una dirección o ángulo específico, por ejemplo, las tomadas desde ángulos de cámara enfocada cerca del horizonte (por ejemplo, vistas oblicuas, burbuja, 360 grados, lado de la calle e inspección) y para imágenes tomadas mirando directamente al suelo (por ejemplo, imágenes tradicionales por satélite). Los datasets de imágenes orientadas son útiles para gestionar imágenes de fuentes como cámaras a nivel de calle, drones o fotografía oblicua aérea. Permiten comprender mejor el contexto de una ubicación determinada visualizándola desde varios puntos de vista.

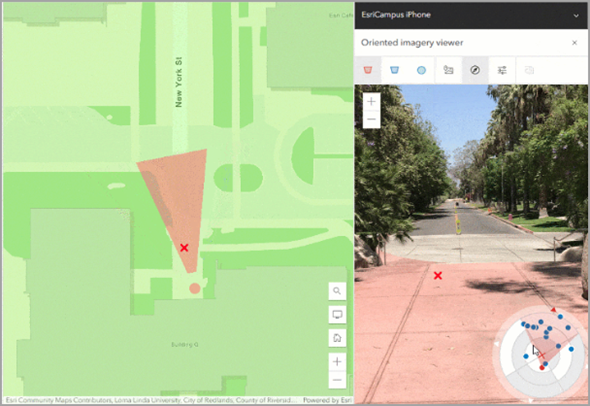

Se carga una imagen en el visualizador de imágenes orientadas y, a medida que el usuario se desplaza y hace zoom, la cobertura de la imagen se muestra en el mapa.

Nota:

Los datasets de imágenes orientadas no se adimten en geodatabases móviles.

Estructura de parcela

Una estructura de parcelas ofrece un marco completo para administrar, editar y compartir datos de parcelas en un entorno de ArcGIS Enterprise multiusuario y de usuario único. Las estructuras de parcelas satisfacen las necesidades de la administración de tierras y la representación cartográfica catastral, proporcionando herramientas para representar con precisión los límites de la propiedad de la tierra, las servidumbres, los derechos de paso y otras entidades relacionadas con la tierra.

Las líneas de estructura de parcelas forman una red de medición redundante.

Dataset ráster

Un dataset ráster es cualquier formato ráster válido organizado en una o más bandas cubriendo cierta extensión. Cada banda está compuesta de un vector de píxeles (celdas) y cada píxel tiene un valor. Es el modelo de almacenamiento de datos ráster básico sobre el que se crea el resto, como los datasets de mosaico. Vea una lista de todos los formatos de archivo ráster, sensores de satélite, cámaras aéreas y formatos de producto compatibles con ArcGIS Pro.

Nota:

Los datasets ráster no son compatibles con una geodatabase móvil.

Clase de relación

Una clase de relación almacena información sobre la relación o asociación de registros relacionados entre dos clases de entidad, entre una clase de entidad y una tabla no espacial o entre dos tablas no espaciales.

Se crea una clase de relación entre Campground Facilities y las Campsites individuales asignadas a cada camping.

Tabla

Las tablas son los objetos de almacenamiento básicos en la base de datos. Las tablas se componen de columnas y filas. Cada fila representa un registro único. Cada columna representa un campo del registro. Cada campo puede almacenar un tipo de datos específico, como un número, una fecha o texto.

Las tablas pueden almacenar atributos descriptivos así como atributos espaciales. Las tablas que contienen atributos espaciales se denominan clases de entidad. La información que se muestra en una tabla proviene directamente de la información del atributo almacenada en la fuente de datos. La geodatabase utiliza las tablas para almacenar y administrar los atributos y propiedades de objetos geográficos.

Dataset de terreno

Un dataset de terreno es una superficie basada en TIN de resolución múltiple creada a partir de mediciones almacenadas como entidades en una geodatabase. Generalmente, se hacen a partir de fuentes lidar, sonar y fotogramétricas. Los terrenos residen en la geodatabase, dentro de los datasets de entidades con las entidades que se utilizaron para crearlos.

Licencia:

Los datasets de terreno requieren la ArcGIS 3D Analyst extension.

Nota:

Los datasets de terreno no se admiten en las geodatabases móviles.

Topología

Las topologías definen cómo las entidades de puntos, líneas y polígonos comparten una geometría coincidente. La topología define y aplica las reglas de integridad de datos (por ejemplo, no debe haber espacios entre polígonos) y las consultas, navegación, edición y construcción de entidades de relaciones topológicas. Por ejemplo, las líneas de centro de calles y los bloques censales tienen una geometría común y los polígonos de suelo adyacentes tienen límites comunes. Para obtener una lista de las reglas topológicas disponibles, consulte las reglas topológicas de geodatabases y las soluciones de errores de topología para puntos, líneas y polígonos.

Por ejemplo, la regla de no superposición se utiliza para administrar la integridad de las entidades en la misma clase de entidad.

Si se aplica la regla No debe superponerse, cuando dos entidades se superponen, las geometrías superpuestas se muestran en rojo (como el área superpuesta de color rojo en los polígonos adyacentes y el segmento lineal de las dos líneas que se muestran anteriormente).

Red de trazado

La red de trazado es el componente principal con el que los usuarios trabajan para visualizar, administrar y analizar modelos de conectividad simples como, por ejemplo, ferroviarios e hidráulicos en ArcGIS Pro.

La función de trazado de la red de trazado es una tarea de análisis que garantiza que existan rutas óptimas para el desplazamiento los recursos.

Por ejemplo, los trazados aguas abajo se desplazan aguas abajo, alejándose de los puntos de partida situados en los bordes o en las entidades de punto, y los trazados aguas arriba se desplazan aguas arriba, alejándose de los puntos de partida situados en los bordes o en las entidades de punto.

Dataset de trayectoria

Un dataset de trayectorias gestiona un conjunto de archivos de trayectoria para trrabajar con y visualizar sensores de altimetría por satélite. Los datos de altimetría por satélite miden la elevación o alto de la superficie terrestre en puntos discretos de la ruta del satélite y son especialmente útiles para avanzar en el conocimiento de los océanos, la topografía de las capas de hielo y el clima mundial. Los datos se recopilan como puntos secuenciales a lo largo de la ruta del sensor y se almacenan en formatos netCDF y HDF utilizando una estructura de datos de trayectoria. Cada archivo contiene las propiedades de los sensores, como la hora de inicio, la hora de finalización y la ubicación de cada medición de muchos sensores, como Sentinel-3 (SRAL), Sentinel-6, ICESat-2, CryoSat-2, y más para un solo recorrido o pasada sobre la superficie de la Tierra.

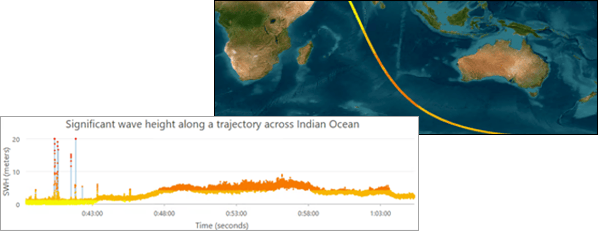

Este dataset de trayectoria es un ejemplo de la altura significativa de las olas del mar a lo largo de un único recorrido en el Océano Índico.

Nota:

Los datasets de trayectoria no son compatibles con una geodatabase móvil.

Red de servicios

Una red de servicios es un dataset de controlador de geodatabase que se utiliza para modelar y analizar sistemas de redes complejas, como las de agua, gas, electricidad, telecomunicaciones, alcantarillado, aguas pluviales, etc. Está diseñado para modelar todos los activos que componen su sistema (como cables, tuberías, válvulas, zonas, dispositivos y circuitos) y le permite incorporar el comportamiento del mundo real a las entidades de red que modele.

Esta ilustración muestra conceptualmente cómo se adosa un transformador a un poste, así como un punto de conexión en la línea de distribución eléctrica.

Más información sobre las ventajas de las redes de servicios

Vista

Una vista es una consulta almacenada que selecciona datos de las tablas que haya especificado en la definición de la vista. Las vistas pueden incluir una sola tabla, varias tablas y subconsultas.

Las vistas pueden proporcionar subconjuntos de filas o columnas de una manera predefinida. Esto reduce el volumen de datos que se transfiere desde la base de datos al cliente; lo que puede mejorar el rendimiento. También puede controlar qué datos ven los usuarios limitando las columnas o filas presentes en la vista. Por ejemplo, los empleados encargados de evaluar inventarios y realizar pedidos de productos no tienen por qué ver los nombres de las personas que compraron los productos ni el precio de venta de estos. En lugar de otorgar a dichos empleados acceso a toda la tabla en la que se almacena la información en cuestión, puede crear una vista que no incluya esas columnas y otorgar a los empleados de inventario el privilegio de selección en la vista.

Las vistas se pueden definir mediante tablas en su base de datos.
