Resumen del tutorial
En este tutorial, identificará los requisitos de calidad de los datos y los flujos de trabajo en los que pueden implementarse. Para ello, implementará la garantía de calidad automática mediante comprobaciones de ArcGIS Data Reviewer para garantizar la integridad de los datos durante los flujos de trabajo de edición.
Tiempo estimado | 20 minutos |
Requisitos de software | ArcGIS Pro 2.7 o versiones posteriores |
Requisitos de datos | Los datos de este tutorial están disponibles en la página de Data Reviewer para ArcGIS Pro. Este paquete contiene un paquete de proyecto de ArcGIS Pro y un subconjunto de datos de muestra del gobierno local. Para descargar los datos, siga estos pasos:
|
Descripción general
Abrir el proyecto
En este ejercicio, abrirá un paquete de proyecto con ArcGIS Pro y verificará su contenido.
- Abra ArcGIS Pro e inicie sesión si es necesario.
Precaución:
Si no ha descargado los datos del tutorial de Data Reviewer para ArcGIS Pro, revise los requisitos de datos mencionados anteriormente.
- En la página de inicio, junto a sus proyectos recientes, haga clic en Abrir otro proyecto.
Nota:
Si ya tiene abierto un proyecto, haga clic en Abrir proyecto
en la Barra de herramientas de acceso rápido y vaya al paso 4. - En la página Abrir proyecto, haga clic en Equipo.
- Vaya a la ubicación de los datos del tutorial extraídos: <extracted file location>\DataReviewer_AttributeRules\Enhance_QA_during_editing.
- Haga clic en el archivo DataEditingQA.ppkx.
- Haga clic en Aceptar.
El proyecto se abre con un mapa base topográfico que contiene datos de ciudad con el zoom aplicado a Naperville, Illinois.
Crear reglas de atributos de restricción
Las reglas de atributos de restricción garantizan la integridad de entidades durante flujos de trabajo de edición y se basan en condiciones específicas de calidad de datos. Las reglas de restricción se utilizan para evaluar la integridad geométrica de una entidad, las relaciones espaciales con otras entidades y la coherencia de atributos.
En este ejercicio, creará una serie de reglas de restricción para las entidades de su geodatabase.
Nota:
Se han agregado Id. globales a los datasets y el rastreo del editor está habilitado para este tutorial, pero debe hacer estas dos cosas cuando configure las reglas para sus propios datos.
La tabla siguiente describe un subgrupo de requisitos de calidad de datos que soportan los flujos de trabajo para buscar direcciones. Los implementará como reglas de atributos de restricción para garantizar que todas las entidades relacionadas con relaciones cumplen con estos requisitos.
| Id. | Requisito | Control | Clase/tabla de entidades participantes |
|---|---|---|---|
1 | La línea central de carretera se debe dividir en una intersección. | Entidad sobre entidad | Línea de centro de carretera |
2 | La línea central de carretera no debe tener ángulos agudos de 15 grados o menos. | Recortes | Línea de centro de carretera |
3 | La longitud de la carretera debe ser superior a 20 pies. | Evaluar la longitud de la polilínea | Línea de centro de carretera |
Implementar comprobación de entidad sobre entidad
La línea central de carretera se debe dividir en una intersección. Este requisito se implementa con la comprobación Entidad sobre entidad para buscar entidades de línea central de carretera que crucen otras entidades de ese mismo tipo.
Para implementar el Id. de requisito 1, realice los pasos siguientes:
- En el panel Contenido, haga clic con el botón derecho en una capa del grupo Roads, como Calles locales, y haga clic en Diseño de datos > Reglas de atributos.
Aparece la vista Reglas de atributos de la clase de entidad Línea central de carretera.
- En la pestaña Reglas de atributos, en el grupo Agregar reglas, haga clic en la galería desplegable Reglas listas para usar
para mostrar comprobaciones automáticas de ArcGIS Data Reviewer.Nota:
El contenido de la galería Reglas listas para usar es una galería inteligente que varía en función de la fuente de datos elegida.
- Desde la galería Reglas listas para usar, en la sección Restricción, haga clic en Entidad sobre entidad
para agregar una nueva regla.

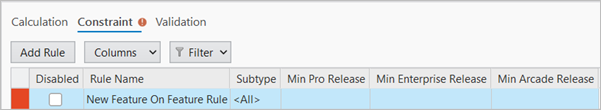

La nueva regla aparece en la vista Reglas de atributo con un encabezado de fila rojo, que indica que faltan parámetros obligatorios en la configuración de la regla.

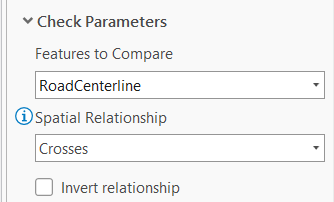

- En el panel Nueva entidad sobre regla de entidad, en la sección Parámetros de verificación, configure los parámetros que especifican la condición de error que se va a detectar.
- Haga clic en la flecha desplegable Entidades para comparar y elija la clase de entidad RoadCenterline.
- Haga clic en la flecha desplegable Relación espacial y elija la relación Cruza.
- En la sección Ejecución, configure el parámetro Desencadenadores.
Este parámetro controla el momento de evaluar una entidad durante un flujo de trabajo de edición.
- Active la casilla Insertar para validar entidades cuando se crean.
- Active la casilla Actualizar para validar entidades existentes cuando se editan.
- En la sección Detalles, configure los parámetros que facilitan los flujos de trabajo correctivos y la administración de reglas.
- Escriba Las líneas centrales de carreteras no deben cruzar en el cuadro de texto Nombre.
- Escriba La línea central de carretera se debe dividir en intersecciones de carretera. en el cuadro de texto Descripción.
- Escriba LGIM 2016, precisión espacial, geometría en el cuadro de texto Etiquetas.
Implementar verificación de recortes
La clase de entidad de línea central de carretera no debe contener un ángulo de menos de 15 grados. Este requisito se implementa con la comprobación Recortes para buscar entidades de línea central de carretera con ángulos entre segmentos contiguos menores que 15 grados.
Complete estos pasos para implementar el Id. de requisito 2 de la tabla de la sección Crear reglas de atributos de restricción:
- En la pestaña Reglas de atributos, en el grupo Agregar reglas, haga clic en la galería desplegable Reglas listas para usar para mostrar comprobaciones automáticas de ArcGIS Data Reviewer.
Nota:
El contenido de la galería Reglas listas para usar es una galería inteligente que varía en función de la fuente de datos elegida.
- Desde la galería Reglas listas para usar, en la sección Restricción, haga clic en Recortes
para agregar una nueva regla.
La nueva regla aparece en la vista Reglas de atributo con un encabezado de fila rojo, que indica que faltan parámetros obligatorios en la configuración de la regla.
- En el panel Nueva regla de recortes, en la sección Parámetros de verificación, configure el parámetro Tamaño mínimo del ángulo en 15.
Es el ángulo mínimo permitido entre segmentos de línea contiguos.
- En la sección Ejecución, configure el parámetro Desencadenadores.
Este parámetro controla el momento de evaluar una entidad durante un flujo de trabajo de edición.
- Active la casilla Insertar para validar entidades cuando se crean.
- Active la casilla Actualizar para validar entidades existentes cuando se editan.
- En la sección Detalles, configure los parámetros que facilitan los flujos de trabajo correctivos y la administración de reglas.
- Escriba Ángulo agudo detectado en el cuadro de texto Nombre.
- Escriba Las entidades de línea central no deben contener ángulos menores que 15 grados en el cuadro de texto Descripción.
- Escriba LGIM 2016, precisión temática, atributos en el cuadro de texto Etiquetas.
Implementar la comprobación de la evaluación de longitud de la polilínea
La longitud de la carretera debe ser superior a 20 pies. Este requisito se implementa utilizando la verificación Evaluar longitud de polilínea para encontrar las entidades de la línea central de carretera que tengan 20 pies o menos.
Siga estos pasos para implementar el Id. de requisito 3 de la tabla de la sección Crear reglas de atributos de restricción:
- En la pestaña Reglas de atributos, en el grupo Agregar reglas, haga clic en la galería desplegable Reglas listas para usar para mostrar comprobaciones automáticas de ArcGIS Data Reviewer.
Nota:
El contenido de la galería Reglas listas para usar es una galería inteligente que varía en función de la fuente de datos elegida.
- Desde la galería Reglas listas para usar, en la sección Restricción, haga clic en Evaluar longitud de polilínea
para agregar una nueva regla.La nueva regla aparece en la vista Reglas de atributo con un encabezado de fila rojo, que indica que faltan parámetros obligatorios en la configuración de la regla.
- En el panel Nueva regla de longitud de polilínea, en la sección Parámetros de verificación, configure los parámetros que especifican la condición de error que se va a detectar.
- Haga clic en la flecha desplegable Longitud y elija la opción es menor que para encontrar las carreteras que tengan menos de 20 pies.
- Escriba 20 en el cuadro de texto.
- Cambie la unidad de medida a Pies americanos.
Esta unidad de medida concuerda con la referencia espacial de los datos.
- En la sección Ejecución, configure el parámetro que controla la manera de evaluar una entidad durante un flujo de trabajo de edición.
- Active la casilla Insertar para validar entidades cuando se crean.
- Active la casilla Actualizar para validar entidades existentes cuando se editan.
- En la sección Detalles, configure los parámetros que facilitan los flujos de trabajo correctivos y la administración de reglas.
- Escriba La longitud de la carretera debe ser superior a 20 pies en el cuadro de texto Nombre.
- Escriba La longitud de la carretera no puede ser de 20 pies o menos en el cuadro de texto Descripción.
- Escriba LGIM 2016, precisión temática, atributos en el cuadro de texto Etiquetas.
- En la pestaña Reglas de atributos, en el grupo Reglas de atributos, haga clic en Guardar
para guardar las nuevas reglas. - Cierre la vista Reglas de atributos para cerrar el diseño de la regla.
En este ejercicio, ha abierto un proyecto de ArcGIS Pro existente e implementado una serie de reglas de restricción de atributos para mejorar la garantía de calidad durante la edición de flujos de trabajo. Estas reglas se basan en comprobaciones de ArcGIS Data Reviewer que identifican errores de integridad de entidades y de relaciones espaciales en sus entidades. Utilizará estas reglas en el ejercicio Evaluar entidades con reglas de atributo para garantizar que la calidad de los datos no disminuya durante las tareas de edición de rutina.
