ArcGIS Pro には、ユーティリティ ネットワーク システムの作成、構成、および操作を実行する際に役立つさまざまなユーティリティ ネットワーク ツールがあります。 ユーティリティ ネットワーク レイヤーを通じて、ユーティリティ ネットワークのツールおよびコマンド、ネットワーク プロパティ、ダーティ エリアにアクセスできます。
注意:
ここで使用される用語が不明な場合、詳細については、「ユーティリティ ネットワークの用語」をご参照ください。
ユーティリティ ネットワークの作成と構成
ユーティリティ ネットワークを作成および構成する前に、各種デプロイメント タイプと構成のオプションを理解しておくことが重要です。 ユーティリティ ネットワークが保存されるジオデータベースのタイプによってデプロイメントのタイプが決まり、これはユーティリティ ネットワークの構成、共有機能、ライセンスにも影響します。 コア ツールを使用してユーティリティ ネットワークを手動で作成および構成するか、Utility Network Foundation を使用してこのプロセスを短縮することができます。 初期実装後は、同じツールを使用して、データ モデルの変更に基づいて構成を変更できます。
ユーティリティ ネットワークの作成と構成の詳細については、「ユーティリティ ネットワークの作成と構成」をご参照ください。
ユーティリティ ネットワーク データセットおよびレイヤー
ユーティリティ ネットワークが作成されるときに、指定した名前でユーティリティ ネットワーク データセットが生成されます。 この名前は、[カタログ] ウィンドウに表示されるときのユーティリティ ネットワークの完全修飾名の一部を表します。
レイヤーがアクティブなマップに追加されると、[ユーティリティ ネットワーク] タブ、ネットワーク プロパティ、ダーティ エリアへのアクセスが提供されます。 [コンテンツ] ウィンドウでは、レイヤー名として、ユーティリティ ネットワーク名に「ユーティリティ ネットワーク」を付加したものが表示されます (例: EsriCoOp ユーティリティ ネットワーク)。
![[カタログ] ウィンドウのユーティリティ ネットワーク データセット [カタログ] ウィンドウのユーティリティ ネットワーク データセット](GUID-85CCB35D-984C-4ED4-8AC2-550D554522D3-web.png)

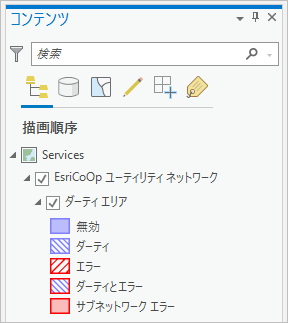

![[コンテンツ] ウィンドウのユーティリティ ネットワーク レイヤー [コンテンツ] ウィンドウのユーティリティ ネットワーク レイヤー](GUID-7108823D-7FBC-4B81-80F8-E475BA00690A-web.png)
ユーティリティ ネットワーク タブ
ユーティリティ ネットワークをマップに追加すると、[ユーティリティ ネットワーク] コンテキスト対応タブが利用可能になります。 このタブには、ユーティリティ ネットワークのネットワーク トポロジや関連付けのワークフロー、およびトレースやサブネットワーク管理タスクを実行する場合に最も頻繁に使用されるツールとコマンドが含まれています。

[ユーティリティ ネットワーク] タブには、ネットワーク ダイアグラムの作成、既存のダイアグラムの検索、開いているダイアグラムへのフィーチャの上書きまたは追加を実行できるコマンドもあります。 [ネットワーク ダイアグラム] タブには、さらに具体的なネットワーク ダイアグラムのコマンドやツールがあります。 このコンテキスト対応タブは、ダイアグラムを作成したり、既存のダイアグラムを開いたりしたときに使用可能になります。
ユーティリティ ネットワーク ツールボックス
[ユーティリティ ネットワーク] ツールボックスには多数のツールが含まれており、これらを使用して、個人用、モデリング、およびスクリプトの目的で、ユーティリティ ネットワークの作成と管理ができます。 これらのツールには、[解析] タブの [ジオプロセシング] グループでアクセスできます。 前述したように、ジオプロセシング ツールを使用して利用できる同じ動作の一部は、[ユーティリティ ネットワーク] コンテキスト対応タブと [ネットワーク ダイアグラム] コンテキスト対応タブからアクセスすることもできます。
