ラスター → TIN (Raster to TIN) (3D Analyst)

ArcGIS Pro 3.4 | | ヘルプのアーカイブ

3D Analyst のライセンスで利用可能。

サマリー

ラスターを TIN データセットに変換します。

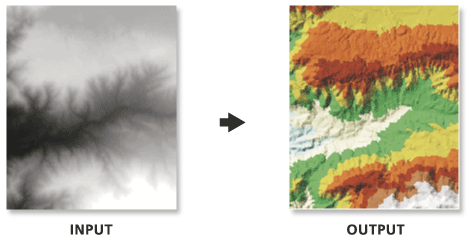

ラスター → TIN ツールの図

使用法

  • ラスターから TIN に変換しただけで良好なサーフェスが得られるわけではありません。 サーフェス定義と互換性があり、サーフェス定義を改善する補助データが必要です。 [TIN の編集 (Edit TIN)] ツールを使用して、このようなデータを TIN に追加します。

  • デフォルトでは、入力ラスターの高さと出力 TIN の高さの最大許容差は、入力ラスターの Z 範囲の 1/10 です。

  • Win32 で使用可能な TIN の最大サイズは 1,500 ~ 2,000 万ノードではありますが、数百万にサイズの上限を設定することをお勧めします。 入力ラスターが大きく Z 許容値の設定が小さい場合、これを超える可能性があります。 サイズで問題が発生する場合は、サブセットの処理を検討してください。

パラメーター

ラベル説明データ タイプ
入力ラスター

処理対象のラスター。

Raster Layer; Mosaic Layer
出力 TIN

生成される TIN データセット。

TIN
Z 許容値
(オプション)

入力ラスターの高さと出力 TIN の高さの最大許容差 (Z 単位)。 デフォルトでは、Z 許容値は入力ラスターの Z 範囲の 1/10 です。

Double
最大ポイント数
(オプション)

プロセスが終了するまでに、TIN に追加されるポイントの最大数。 デフォルトでは、プロセスはすべてのポイントが追加されるまで継続します。

Long
Z 係数
(オプション)

作成された TIN データセットでラスターの高さの値を乗算する係数。 これは通常、Z 単位から XY 単位に変換する場合に使用されます。

Double

ライセンス情報

  • Basic: 次のものが必要 3D Analyst
  • Standard: 次のものが必要 3D Analyst
  • Advanced: 次のものが必要 3D Analyst
