Добавление мультипатча из галереи моделей

Инструмент Файл модели добавляет к сцене объект-мультипатч из галереи шаблонов 3D-моделей. Если галерея пуста, вы можете перейти к режиму файла и добавить его. Этот инструмент доступен на панели Создать объекты с шаблонами объектов для мультипатчей и векторных слоев 3D-объектов.

При работе с этим инструментом учитывайте следующее:

• Вы можете указать размер, поворот и положение объекта перед его добавлением в сцену.
• Чтобы добавить модель в галерею шаблонов, щелкните Добавить и перейдите к файлу 3D-модели.
• Чтобы импортировать большие файлы 3D-моделей, используйте инструмент геообработки Импорт 3D-файлов.

Чтобы добавить объект-мультипатч из галереи моделей шаблонов, выполните следующие шаги:

1. Добавьте свои данные и настройте параметры для редактирования.

   Убедитесь, что слой, который вы собираетесь редактировать, доступен для редактирования; что система координат, назначенная активной карте, подходит для типа выполняемых вами изменений; и что функция замыкания настроена таким образом, что она будет помогать работать эффективно и точно.

2. На ленте на вкладке Редактирование щелкните Создать в группе Объекты.

   Появится панель Создать объекты.

3. На панели Создать объекты щелкните шаблон мультипатча или 3D-объекта.

   Чтобы найти шаблон объекта, содержащий определенное слово или фразу, щелкните окно Поиск и введите критерии поиска. При поиске не учитывается регистр.

4. Щелкните стрелку Активный шаблон на палитре инструментов.

   На панели появится палитра инструментов для активного шаблона.

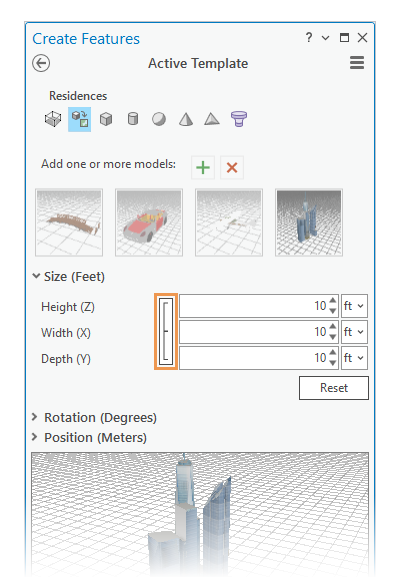

5. Щелкните инструмент Файл модели .

   Примечание:

   Если галерея объектов пуста, щелкните Добавить , перейдите к файлу 3D-модели и добавьте модель в галерею шаблонов.

   Галерея появится на панели с настройками параметров и предварительным просмотром для первого объекта в галерее.

6. Щелкните образец объекта, который вы добавляете в сцену.

   Вьюер моделей отображает выбранную модель.

7. Щелкните Полный экстент во вьюере модели, чтобы просмотреть весь объект во вьюере модели.



8. Разверните разделы параметров Размер, Поворот и Положение и введите соответствующие значения. При изменении этих значений предварительный просмотр модели обновляется во вьюере модели.

   Единицы измерения размера и положения задаются системой координат, назначенной сцене. Например, если ваша сцена настроена на систему координат с единицами измерения в геодезических футах США, а источник данных слоя мультипатч - в метрах, единицы измерения на панели - геодезические футы США.

   Чтобы вернуться к исходным значениям шаблона объекта, щелкните Сбросить

   Размер	Высота (Z), ширина (X) и глубина (Y) объекта. Чтобы масштабировать объект пропорционально, щелкните вертикальную контрольную скобку, которая соединяет настройки высоты, ширины и глубины.
   Поворот	Угол поворота объекта, наклон и вращение в 3D-пространстве.
   Положение	Точка вставки объекта вдоль его осей x, y и z. Щелкните 3D-оси на панели инструментов вьюера модели и отобразите символ 3D-осей. Символ 3D-осей появляется в положении точки вставки.
9. Щелкните сцену, чтобы добавить объект в сцену.

   Или щелкните правой кнопкой мыши и щелкните Абсолютные X,Y,Z или нажмите F6, чтобы ввести координаты местоположения.
