电信行业中的工作流和存储模型与其他公共设施域不同。 与传统域网络不同,电信域网络专门用于处理与管理大量要素有关的复杂性以及支持与电信运行有关的高级电路建模要求。
Beta:
电信域网络在 ArcGIS Pro 3.5 和 ArcGIS Enterprise 11.5 中作为测试版功能通过 Early Adopter 社区提供。因此,某些链接可能无法使用。 要访问此功能并了解更多信息,请加入电信域网络 Early Adopter 社区。
电信域网络与传统域网络不同,前者的方案中采用电路管理表,用于对表示网络中元素之间的单一路径的组件集合进行建模和管理。 此域网络类型不支持子网管理,但是采用各种工具和命令来管理网络中的电路。
注:
电信域网络需要 ArcGIS Pro 3.5 和 ArcGIS Enterprise 11.5 中的 Utility Network 版本 8。
电信域网络支持对交汇点对象、边对象和关联分组的概念。 这支持使用单一记录对共享拓扑和属性分配的行逻辑集合进行建模。 例如,可使用单一分组边对象通过分组方案对单一光纤电缆中所有 96 个光纤束进行建模,该方案用于传递有关组起点 (FirstUnit) 和组中实体数 (NumUnits) 等标识符范围的信息。
电信域网络中的类
在将电信域网络添加至公共设施网络后,会将属性字段添加至非空间交汇点和边对象以及关联表,以支持分组、配色方案和基于外键的关联。 将创建电路管理表以管理电路,并创建脏对象表以管理域网络中非空间对象和关联的状态。
每个电信域网络包含四个要素类(设备、线路、交汇点和装配)和五个表(JunctionObject、EdgeObject、Circuit、CircuitSection 和 Subcircuit),这些内容都是您在使用添加电信域网络工具创建电信域网络时创建的。 这些类包含的方案与传统域网络中的方案不同,它们是通过系统提供的属性域创建的,并且这些域已分配给公共设施网络中使用的系统字段。 要使用这些字段,还需要进行一些配置。
下面介绍了四个要素类:
- 设备 - 表示设备的点要素,例如开关、光学网络终端或天线。 资源将通过这些紧凑型要素流动和交互。 例如,开关用于识别请求目标并控制数据路由,光学网络终端用于将光纤信号转换成有用的设备形式。 当设备有不同的入口点时,可以选择为设备配备终端。 设备可以连接到其他设备、交汇点和线。 设备可以包含在程序集以及结构交汇点、结构线或结构边界这些容器中。 设备还可以包含网络中的其他要素和对象。 在指定单元容器类别后,可将其用于在通过 Next unit ID 属性字段指定为单元可识别的已分组对象上管理单元标识符(单元 ID)
- 线路 - 表示线性要素,例如电缆或无线路径。 这些是交付资源时流经的线路。
- 交汇点 - 表示线路通过膨胀环、接头套管或立管等要素连接到线路的位置。 交汇点要素的一个关键用途是允许设备或线路在中跨折点处连接到另一条线路。 根据需要放置交汇点以完成连接网络中的所有要素。
- 装配 - 表示包含其他设备、交汇点和线路的设备。 如果您想要使用空间要素对设备内部结构进行建模,可使用该要素类。 与设备要素一样,程序集要素也是密集要素,但它们的区别在于,程序集包含其他重要设备。 程序集可用于在地图上显示单个符号以及对内部要素及其连接进行建模。 您可以在地图上或在逻辑示意图视图中查看装配的内部要素。 例如,配线板或分流器都可能为装配要素。
下面介绍了五个表:
- JunctionObject - 表示非空间交汇点对象,例如设备、交汇点或其他网络要素中包含的底盘、端口或接合点。 交汇点对象还包含其他交汇点对象,并且可以在对象有不同的入口点时选择性地配备终端。 在指定“单元容器”类别后,可将其用于在通过“下一个单元 ID”属性字段指定为单元可识别的已分组对象上管理单元标识符(单元 ID)。
- EdgeObject - 表示非空间对象,例如线路内包含的铜线、光纤束或无线信号。 边对象还可以包含其他要素和对象。 在指定“单元容器”类别后,可将其用于在通过“下一个单元 ID”属性字段指定为单元可识别的已分组对象上管理单元标识符(单元 ID)。
- Circuit - 系统维护的电路管理表,包含电信域网络中以唯一方式命名的电路。
- CircuitSection - 系统维护的电路管理表,用于存储有关电路包含的分段的位置集合的信息。 此表的每个记录表示分段中使用的位置集合(起点、停止点、障碍或子电路)。
- Subcircuit - 系统维护的电路管理表,表示如何细分电路以定义其他电路。

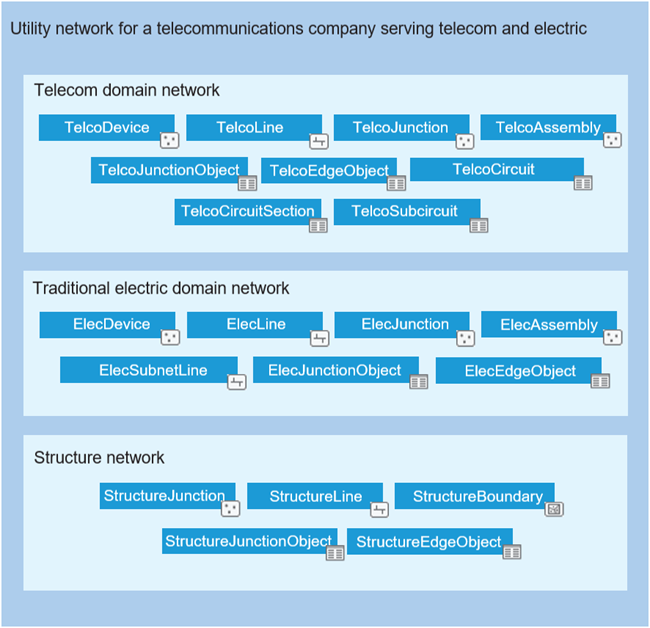

下图显示电信公司的公共设施网络中的类,该公司使用电信域网络以及传统的电域网络服务自己的客户:
域网络类命名
每个类名称的前缀为您之前为电信域网络提供的名称。 此外,还可以在创建应用于每个域网络类的域网络时定义别名。 例如,TelcoDevice 要素类可具有默认别名 Telco device。 下表列出了电信域网络中包含的类。
下表包含名为 Telco 的电信域网络中类的名称和别名示例:
电信域网络中的类名称
类后缀名称 | 类名称 | 类别名 |
---|---|---|
Device | TelcoDevice | 电信设备 |
Line | TelcoLine | 电信线路 |
Assembly | TelcoAssembly | 电信装配 |
Junction | TelcoJunction | 电信交汇点 |
EdgeObject | TelcoEdgeObject | 电信边对象 |
JunctionObject | TelcoJunctionObject | 电信交汇点对象 |
Circuit | TelcoCircuit | 电路 |
CircuitSection | TelcoCircuitSection | 电路分段 |
Subcircuit | TelcoSubcircuit | 子电路 |
电信域网络属性
电信行业中的许多组件和设备都表示为非空间对象。 从数据量的角度来看,对这些光纤系统进行建模可能面临一些独特的挑战。 为了应对这些挑战并减少用于存储电信域网络中网络要素的记录数量,在以下场景中,使用外键字段而非通过关联表对域网络类上的关联进行建模:
- 交汇点-边连通性关联 - 可以使用以下字段通过外键在边对象的任一侧上建立交汇点-边自和交汇点-边至连通性:FromSourceID、FromGlobalID、FromTerminalID、FromFirstUnit、FromNumUnits、ToSourceID、ToGlobalID、ToTerminalID、ToFirstUnit、ToNumUnits。
- 包含关联 - 可以使用外键,通过所有域网络类上的 ContainerSourceID 和 ContainerGlobalID 字段来建模包含关联。
注:
当添加包含关联时,如果要素已具有容器,则会将内容要素添加至关联表,并使用哨兵值 Association 更新 ContainerSourceID 字段,并将 ContainerGlobalID 字段设为 null。
电信域网络中的所有类共享下列属性:
字段名 | 字段别名 | 描述 |
---|---|---|
ASSETGROUP | 资产组 | 主要分类为要素类型的子类型字段。 |
ASSETTYPE | 资产类型 | 次要分类作为每个资产群组类型的属性域实现的字段。 |
ASSOCIATIONSTATUS | 关联状态 | |
CLUSTERKEY | 聚类键 | 可选属性,用于改善网络索引中的对象聚类。 |
ROOTCONTAINERSTATE | 根容器状态 | 在根容器上用于表示要素内容自上次协调操作后是否发生更改。 |
注:
在启用全局 ID 和编辑者追踪后,将添加其他字段。
Device 和 Junction 类中的要素具有以下附加属性:
字段名 | 字段别名 | 描述 |
---|---|---|
TERMINALCONFIGURATION | 终端路径 | 要素的终端路径配置。 |
CONTAINERSOURCEID | 容器源 ID | 包含要素的容器的源 ID。 这是用于对包含关联进行建模的外键属性。 |
CONTAINERGLOBALID | 容器全局 ID | 包含要素的容器的全局 ID。 这是用于对包含关联进行建模的外键属性。 |
Device 类中的要素具有以下附加属性:
字段名 | 字段别名 | 描述 |
---|---|---|
NEXTUNITID | 下一个单元 ID | 在将设备配置为单元容器后,此序列会用于将下一个单元标识符值分配到要素包含等级中的已分组单元可识别对象。 |
Assembly 类中的要素具有以下附加属性:
字段名 | 字段别名 | 描述 |
---|---|---|
CONTAINERSOURCEID | 容器源 ID | 包含要素的容器的源 ID。 这是用于对包含关联进行建模的外键属性。 |
CONTAINERGLOBALID | 容器全局 ID | 包含要素的容器的全局 ID。 这是用于对包含关联进行建模的外键属性。 |
Line 类中的要素具有以下附加属性:
字段名 | 字段别名 | 描述 |
---|---|---|
FROMDEVICETERMINAL | 自设备终端 | 线的“自”端所连终端的 ID。 |
TODEVICETERMINAL | 至设备终端 | 线的“至”端所连终端的 ID。 |
FLOWDIRECTION | 流向 | 指示资源是否顺着或逆着线的数字化方向流动,或者在使用线的数字化方向对流量进行建模时流量是否不确定。 有关详细信息,请参阅公共设施网络中的流向。
注:公共设施网络版本 7 或更高版本。 |
CONTAINERSOURCEID | 容器源 ID | 包含要素的容器的源 ID。 这是用于对包含关联进行建模的外键属性。 |
CONTAINERGLOBALID | 容器全局 ID | 包含要素的容器的全局 ID。 这是用于对包含关联进行建模的外键属性。 |
NUMUNITS | 单元数量 | 连续组中的单元数量。 此项用于验证,以确保所包含边对象中的单元数不超过线要素的容量。 |
COLORSCHEME | 配色方案 | 表示用于线要素的配色方案。 默认值为 Unknown。 |
注:
From device terminal 和 To device terminal 属性分别指线路第一个折点和最后一个折点处的设备,与网络中资源流动的方向无关。
JunctionObject 表具有以下附加属性:
字段名 | 字段别名 | 描述 |
---|---|---|
TERMINALCONFIGURATION | 终端路径 | 对象的终端路径配置。 |
CONTAINERSOURCEID | 容器源 ID | 包含对象的容器的源 ID。 这是用于对包含关联进行建模的外键属性。 |
CONTAINERGLOBALID | 容器全局 ID | 包含对象的容器的全局 ID。 这是用于对包含关联进行建模的外键属性。 |
FIRSTUNIT | 第一个单元 | 连续组的第一个单元。 此项用于识别由对象表示的单元组(或范围)中的第一个单元。 |
NUMUNITS | 单元数量 | 连续组中的单元数量。 此项用于验证,以确保所包含对象中的单元数不超过容器的容量以及建立连通性。 |
NEXTUNITID | 下一个单元 ID | 在将对象配置为单元容器后,此序列会用于将下一个单元标识符值分配到对象包含等级中的已分组单元可识别对象。 |
EdgeObject 表具有以下附加属性:
字段名 | 字段别名 | 描述 |
---|---|---|
FLOWDIRECTION | 流向 | 指示资源是否顺着或逆着线的数字化方向流动,或者在使用线的数字化方向对流量进行建模时流量是否不确定。 有关详细信息,请参阅公共设施网络中的流向。
注:公共设施网络版本 7 或更高版本。 |
CONTAINERSOURCEID | 容器源 ID | 包含对象的容器的源 ID。 这是用于对包含关联进行建模的外键属性。 |
CONTAINERGLOBALID | 容器全局 ID | 包含对象的容器的全局 ID。 这是用于对包含关联进行建模的外键属性。 |
FROMSOURCEID | “自”源 ID | “自”侧已连接交汇点对象的源 ID。 这是用于对连通性关联进行建模的外键属性。 |
FROMGLOBALID | “自”全局 ID | “自”侧已连接交汇点对象的全局 ID。 这是用于对连通性关联进行建模的外键属性。 |
FROMTERMINALID | “自”终端 ID | “自”侧已连接交汇点对象的终端 ID。 这是用于对连通性关联进行建模的外键属性。 |
FROMFIRSTUNIT | “自”第一个单元 | “自”侧分组的第一个单元 ID。 这是用于对连通性关联进行建模的外键属性 |
FROMNUMUNITS | 自单元数 | 连续组中在“自”侧连接的对象数。 这是用于对连通性关联进行建模的外键属性。 |
TOSOURCEID | “至”源 ID | “至”侧已连接交汇点对象的源 ID。 这是用于对连通性关联进行建模的外键属性。 |
TOGLOBALID | “至”全局 ID | “至”侧已连接交汇点对象的全局 ID。 这是用于对连通性关联进行建模的外键属性。 |
TOTERMINALID | “至”终端 ID | “至”侧已连接交汇点对象的终端 ID。 这是用于对连通性关联进行建模的外键属性。 |
TOFIRSTUNIT | 至第一个单元 | “至”侧分组的第一个单元 ID。 这是用于对连通性关联进行建模的外键属性 |
TONUMUNITS | 至单元数 | 连续组中在“至”侧连接的对象数。 这是用于对连通性关联进行建模的外键属性。 |
FIRSTUNIT | 第一个单元 | 连续组的第一个单元。 此项用于识别由边对象(设备单元 ID)表示的单元组(或范围)中的第一个单元。 |
NUMUNITS | 单元数量 | 连续组中的单元数量。 此项用于验证,以确保所包含边对象中的单元总数不超过对象的容量以及建立连通性。 |
NEXTUNITID | 下一个单元 ID | 在将对象配置为单元容器后,此序列会用于将下一个单元标识符值分配到对象包含等级中的已分组单元可识别对象。 |
RECORDTYPE | 记录类型 | 此边对象表示的组类型(例如 Ungrouped/Cable/Connection)。 此属性用于正确解释对象上的分组属性。 默认值为 Ungrouped。 |
COLORSCHEME | 配色方案 | 表示用于边对象的配色方案。 默认值为 Unknown。 |
随第一个电信域网络创建的三个电路管理表(Circuit、CircuitSection 和 Subcircuit)具有独特的方案和特性。 有关详细信息,请参阅电路管理表。
