Erstellen von Punkten auf einer Karte

Eine gängige Methode zum Erstellen von räumlichen Features besteht darin, die Features mit Bearbeitungswerkzeugen darzustellen. So können Sie beispielsweise Objekte in einem Bild verfolgen oder Formen über verschiedene Messungen erstellen.

Beim Erstellen von räumlichen Features erstellen Sie zunächst eine Feature-Class zum Speichern der Features. Mit einer Feature-Class werden grundlegende allgemeine Eigenschaften der Features definiert, z. B. der Geometrietyp (Punkt, Linie oder Polygon), das Koordinatensystem, die Attribute (die Kategorien der gespeicherten Informationen) sowie Informationen dazu, ob es sich um 2D-oder 3D-Features handelt. 2D-Features speichern horizontale XY-Koordinaten und befinden sich auf einer ebenen Fläche. 3D-Features speichern zudem eine vertikale Z-Koordinate, wodurch sie zusätzlich zur horizontalen Position einen Höhenwert erhalten.

Features werden mithilfe einer Vorlage gezeichnet oder erstellt. Mit einer Vorlage werden Eigenschaften von Features definiert, die im Voraus festgelegt werden können, z. B. die Kartensymbole, das zum Erstellen verwendete Bearbeitungswerkzeug und gelegentlich spezifische Attributwerte.

Überblick

• Videolänge: 07:51
• Dieses Video wurde mit ArcGIS Pro 3.2 erstellt.

In diesem Lernprogramm erstellen Sie eine Feature-Class zum Speichern von 3D-Punkt-Features. Sie konfigurieren eine Feature-Vorlage, mit der Sie einige Eigenschaften der neuen Features im Voraus definieren. Und schließlich erstellen Sie die Features mit einer Grundkarte mit Bilddaten zur Orientierung.

• Geschätzte Zeit: 30 Minuten
• Softwareanforderungen: ArcGIS Pro Basic

Hinweis:

Die Schnellstart-Lernprogramme werden mit jeder Softwareversion aktualisiert. Es empfiehlt sich, die Online-Hilfe zu nutzen, die sich auf die verwendete Software-Version bezieht.

Öffnen des Projekts

Ihr Untersuchungsgebiet ist der Egmont National Park in der Region Taranaki von Neuseeland. Sie erstellen 3D-Punkt-Features, um Einfahrten zum Park darzustellen.

1. Starten Sie ArcGIS Pro, und melden Sie sich ggf. an.
2. Öffnen Sie ein Dialogfeld zum Durchsuchen, um mit einer der folgenden Methoden nach dem Projekt zu suchen:
   • Klicken Sie auf der Startseite auf Ein anderes Projekt öffnen .
   • In einem geöffneten Projekt klicken Sie auf dem Menüband auf die Registerkarte Projekt. Klicken Sie in der Liste mit seitlichen Registerkarten auf Öffnen. Klicken Sie auf der Seite Öffnen auf Ein anderes Projekt öffnen .



3. Klicken Sie im Suchdialogfeld Projekt öffnen im Navigationsbereich unter Portal auf ArcGIS Online .

   Hinweis:

   Wenn Sie in ArcGIS Enterprise angemeldet sind, müssen Sie ArcGIS Online als aktives Portal festlegen, um auf die Lernprogrammdaten zuzugreifen. Wenn Ihnen dies nicht möglich ist, können Sie die Daten über einen Browser herunterladen.

4. Geben Sie oben im Dialogfeld unter Suchen den Text Create points on a map ein, und drücken Sie die Eingabetaste.
5. Klicken Sie in der Liste der Suchergebnisse auf Create points on a map, um das Projektpaket auszuwählen.

   Hinweis:

   Wenn mehrere Projektpakete mit diesem Namen vorhanden sind, ist das Paket mit der Plakette Verlässlich auszuwählen. In der Spalte Besitzer muss der Besitzername ArcGISProTutorials lauten. Weitere Informationen für den Fall, dass Sie keine Ergebnisse erhalten, finden Sie unter Es werden keine Ergebnisse zurückgegeben.

6. Klicken Sie auf OK.

   Das Projekt wird mit der Region Taranaki auf der Neuseeland-Nordinsel geöffnet. Die Grenze des Egmont National Park ist mit einer orangefarbenen Umrisslinie dargestellt. Mount Taranaki, ein inaktiver Vulkan, bildet das Zentrum des Parks.

   Die aktive Ansicht ist eine lokale 3D-Szene namens Egmont 3D. Außerdem ist eine 2D-Karte namens Egmont vorhanden.



7. Klicken Sie auf dem Menüband auf die Registerkarte Ansicht. Klicken Sie in der Gruppe Fenster auf Bereiche zurücksetzen und dann auf Bereiche für Kartenerstellung zurücksetzen (Standardeinstellung).

   Damit wird sichergestellt, dass die Bereiche Inhalt und Katalog offen und alle anderen Bereiche geschlossen sind.

8. Klicken Sie auf die Registerkarte Karte. Klicken Sie in der Gruppe Navigieren auf Lesezeichen . Klicken Sie unter dem Lesezeichen Egmont 3D Bookmarks auf View from above, um auf die Parkgrenze zu zoomen.
9. Erkunden Sie die Szene mit 3D-Navigationstechniken und Lesezeichen.

   Wenn das Werkzeug Erkunden auf der Registerkarte Karte ausgewählt ist, können Sie mit der Maus navigieren. Außerdem können Sie den Bildschirm-Navigator im Vollzugriffsmodus verwenden.

   Tipp:

   Wenn Sie nicht mit der 3D-Navigation vertraut sind, erhalten Sie weitere Informationen in den Hilfethemen Navigation in 3D und Verwenden des Bildschirm-Navigators oder im Lernprogramm Navigieren in Karten und Szenen.

10. Kehren Sie abschließend zum Lesezeichen View from above zurück.

Erstellen einer Feature-Class

Sie erstellen eine Feature-Class in Ihrer Projekt-Geodatabase, um die Parkeingangs-Features zu speichern. Wenn Sie eine Feature-Class erstellen, geben Sie ihre wesentlichen Eigenschaften, z. B. ihren Namen, ihren Geometrietyp und ihr Koordinatensystem, an. Optional können Sie der Tabelle Felder hinzufügen und erweiterte Eigenschaften festlegen.

1. Blenden Sie im Bereich Katalog auf der Registerkarte Projekt zunächst Datenbanken und dann create_points_on_a_map.gdb ein.

   Die Projekt-Geodatabase enthält bereits eine Feature-Class namens "ENP_Boundary". Diese Feature-Class enthält die Quelldaten für den Layer "Egmont National Park" in der Karte.

2. Klicken Sie mit der rechten Maustaste auf create_points_on_a_map.gdb, zeigen Sie auf Neu , und wählen Sie Feature-Class aus.

   Der Bereich Feature-Class erstellen wird angezeigt. Er besteht aus sechs Seiten, die nicht alle ausgefüllt werden müssen.

3. Geben Sie auf der Seite Definieren für Name ENP_Entrances ein. Geben Sie für Alias Park Entrances ein.

   Im Namen der Feature-Class steht ENP für Egmont National Park. Der Alias ist ein benutzerfreundlicher Name, mit dem Karten-Layer auf Grundlage der Feature-Class benannt werden.

4. Klicken Sie für Typ der Feature-Class auf den Dropdown-Pfeil und dann auf Punkt.

   Das Kontrollkästchen Z-Werte unter Geometrische Eigenschaften ist standardmäßig aktiviert. Punkt-Features, die dieser Feature-Class hinzugefügt werden, weisen Z-Werte auf, die ihre vertikale Position angeben, sowie XY-Werte, die ihre horizontale Position angeben.

   Die neue Feature-Class wird der Karte standardmäßig als Layer hinzugefügt, obwohl sie noch keine Features enthält.



5. Klicken Sie unten im Bereich auf Weiter.

   Eine neue Feature-Class verfügt standardmäßig nur über zwei Felder: OBJECTID und SHAPE. Sie fügen Felder für einen Feature-Namen und eine -Beschreibung ein.

6. Klicken Sie auf der Seite Felder unter den vorhandenen Feldern auf Klicken Sie hier, um ein neues Feld hinzuzufügen.

   Ein neues Feld wird hinzugefügt. In der Spalte Feldname kann der Standardname bearbeitet werden.

7. Ersetzen Sie den Standardwert durch NAME. Drücken Sie die TAB-Taste, um die Dropdown-Liste mit Datentypen zu öffnen.
8. Klicken Sie in der Liste Datentyp auf Text.

   Im unteren Teil des Bereichs werden die Feldeigenschaften des neuen Feldes angezeigt.

9. Doppelklicken Sie unter Feldeigenschaften auf die Zelle neben Alias, damit sie bearbeitet werden kann. Klicken Sie erneut auf die Zelle, und geben Sie Entrance Name ein. Drücken Sie die Eingabetaste.
10. Doppelklicken Sie auf die Zelle neben Länge, und ersetzen Sie den Standardwert durch 35. Drücken Sie die Eingabetaste.



11. Fügen Sie ein anderes neues Feld mit den folgenden Eigenschaften hinzu:
    • Feldname: BESCHREIBUNG
    • Datentyp: Text
    • Alias: Beschreibung
    • Länge: 15



12. Klicken Sie auf Weiter.

    Auf der Seite Raumbezug wählen Sie ein Koordinatensystem aus. Sie verwenden den New Zealand Transverse Mercator, ein üblicher Standard in Neuseeland. Da dieses Koordinatensystem durch die Szene "Egmont 3D" verwendet wird, müsste es standardmäßig im Feld Aktueller XY-Wert angezeigt werden.



    Hinweis:

    Wenn im Feld Aktueller XY-Wert ein anderes Koordinatensystem angezeigt wird, klicken Sie unter Layer auf NZGD 2000 New Zealand Transverse Mercator, um es als aktuelles XY-System festzulegen.

    Weitere Informationen zum Festlegen eines Koordinatensystems

    Auf den verbleibenden Seiten des Assistenten können die Standardeinstellungen für dieses Lernprogramm belassen werden. Erfahren Sie mehr zum Festlegen von Raumbezugseigenschaften und Speicherkonfigurationen.

13. Klicken Sie auf Fertig stellen, um die Feature-Class zu erstellen.

    Im Bereich Katalog wird der Projekt-Geodatabase die Feature-Class "ENP_Entrances" hinzugefügt. Im Bereich Inhalt wird der Karte ein Layer basierend auf der neuen Feature-Class mit den folgenden Eigenschaften hinzugefügt:

    • Der Name gibt den Alias an, den Sie der Feature-Class zugewiesen haben.
    • Er wird unter der Überschrift 3D-Layer angezeigt, da Sie die Feature-Class mit Z-Werten erstellt haben.
    • Das Kontrollkästchen für die Sichtbarkeit ist abgeblendet, da noch keine Features enthalten sind.



    Bevor Sie mit dem Erstellen von Features beginnen, fügen Sie zunächst Metadaten zur Beschreibung der Feature-Class hinzu. Anschließend symbolisieren Sie den Karten-Layer und legen Regeln zum Erstellen von Features mithilfe einer Feature-Vorlage fest.

Hinzufügen von Metadaten

Sie fügen der Feature-Class Elementbeschreibungs-Metadaten hinzu. Eine Elementbeschreibung enthält eine Zusammenfassung, eine Beschreibung und Tags. Sie kann auch Quellennachweise enthalten und Beschränkungen verwenden. Metadaten enthalten wichtige Hintergrundinformationen zu Ihren Daten. Zudem werden sie von ArcGIS Pro referenziert, damit Suchergebnisse generiert werden, wenn Sie nach Daten suchen.

1. Klicken Sie im Bereich Katalog mit der rechten Maustaste auf die Feature-Class ENP_Entrances, und klicken Sie auf Metadaten bearbeiten .

   Eine Metadatenansicht wird geöffnet. Im Bereich Inhalt werden die Elemente des Metadaten-Styles angezeigt.



   Hinweis:

   Wenn Sie den standardmäßigen Metadaten-Style "Elementbeschreibung" verwenden, wird im Bereich Inhalt nur das Element Elementbeschreibung aufgeführt. Das Metadatenelement ist zurzeit ungültig , da erforderliche Informationen fehlen. Wenn Sie einen anderen Metadaten-Style verwenden, werden auch andere Metadatenelemente angezeigt. Elementbeschreibung ist das einzige Element, dass Sie in diesem Tutorial bearbeiten.

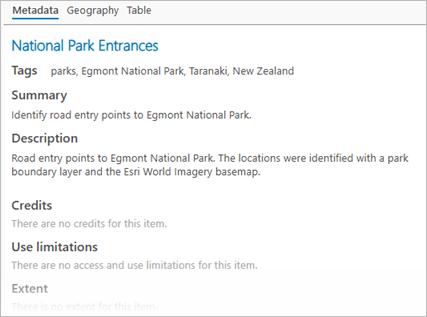

2. Geben Sie in der Metadatenansicht im Feld Titel den Text Egmont National Park Entrances ein.
3. Geben Sie im Feld Tags folgende Schlüsselwörter ein: parks, Egmont National Park, Taranaki, New Zealand (oder kopieren Sie die Schlüsselwörter, und fügen Sie sie ein).

   Stellen Sie sicher, dass die Schlüsselwörter durch Kommas getrennt sind.

4. Geben Sie im Feld Zusammenfassung (Zweck) Folgendes ein: Identify road entry points to Egmont National Park.
5. Klicken Sie im Feld Beschreibung (Kurzfassung).

   Das Element Elementbeschreibung im Bereich Inhalt ist jetzt als gültig markiert, da die erforderlichen Informationen (Titel, Tags und Zusammenfassung) vorhanden sind.

   Hinweis:

   Wenn die Rechtschreibprüfung in den Überprüfungsoptionen aktiviert ist (Standardeinstellung), werden nicht erkannte Wörter mit Wellenlinien markiert.

6. Fügen Sie im Feld Beschreibung (Kurzfassung) Folgendes ein: Road entry points to Egmont National Park. The locations were identified with a park boundary layer and the Esri World Imagery basemap.
7. Klicken Sie auf dem Menüband auf der Registerkarte Metadaten in der Gruppe Metadaten verwalten auf Speichern .
8. Schließen Sie die Metadatenansicht ENP_Entrances.
9. Klicken Sie auf der Symbolleiste für den Schnellzugriff auf Projekt speichern .

Symbolisieren des Layers "Park Entrances"

Hier ändern Sie das dem Layer "Park Entrances" zugewiesene Standardsymbol.

1. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf den Layer Park Entrances, und klicken Sie auf Symbolisierung.

   Der Bereich Symbolisierung wird angezeigt. Die primäre Symbolisierung ist auf Einzelsymbol festgelegt, d. h. alle Features im Layer werden mit demselben Symbol dargestellt.

2. Klicken Sie unter der Einstellung Primäre Symbolisierung neben Symbol auf das Punktsymbol.

   In dem Bereich werden Optionen zum Formatieren von Punktsymbolen angezeigt.

3. Klicken Sie ggf. unter Punktsymbol formatieren auf die Registerkarte Galerie.
4. Klicken Sie neben dem Suchfeld auf den Dropdown-Pfeil Alle Styles und dann auf Projekt-Styles.

   Die Einstellung Projekt-Styles enthält die Styles, die ArcGIS Pro dem Projekt standardmäßig hinzufügt, sowie weitere von Ihnen hinzugefügte Styles. Die Einstellung Alle Styles enthält alle System-Styles, die zusammen mit ArcGIS Pro installiert werden. Indem Sie Projekt-Styles auswählen, grenzen Sie die Symbolsuche ein.

5. Geben Sie im Suchfeld Kegel ein, und drücken Sie die Eingabetaste.
6. Klicken Sie in der Liste mit Symbolen unter ArcGIS 3D auf Stehender Kegel.



7. Klicken Sie auf die Registerkarte Eigenschaften. Klicken Sie ggf. darunter auf die Registerkarte Symbol .
8. Klicken Sie unter Aussehen auf den Dropdown-Pfeil Farbe, und klicken Sie auf "Beryll-Grün" oder eine andere helle Farbe.



9. Ändern Sie die Größe in "8 Pkt", und drücken Sie die Eingabetaste. Klicken Sie auf Übernehmen.

   Das Symbol wird im Bereich Inhalt aktualisiert.

10. Klicken Sie auf der Symbolleiste für den Schnellzugriff auf Projekt speichern .

Konfigurieren der Feature-Vorlage

Feature-Vorlagen optimieren die Datenerstellung, indem Standardeigenschaften für neue Features festgelegt werden. Diese Standardeigenschaften umfassen Symbole, Attributwerte und Editierwerkzeuge, die zur Feature-Erstellung verwendet werden. Bevor Sie die Feature-Vorlage konfigurieren, legen Sie "Park Entrances" als einzigen editierbaren Layer fest.

1. Klicken Sie am oberen Rand des Bereichs Inhalt auf die Registerkarte Nach Bearbeitung auflisten .

   Hinweis:

   Ein Ausrufezeichen neben einem Layer weist darauf hin, dass dieser Layer-Typ nicht bearbeitet werden kann.

2. Deaktivieren Sie unter 2D-Layer das Kontrollkästchen Egmont National Park.

   Dieser Layer kann erst bearbeitet werden, wenn das Kontrollkästchen wieder aktiviert wird.

   Tipp:

   Sie können auch mit der rechten Maustaste auf den Layer Park Entrances klicken und Als einzigen editierbaren Layer festlegen auswählen.

3. Klicken Sie am oberen Rand des Bereichs Inhalt auf die Registerkarte Nach Darstellungsreihenfolge auflisten .
4. Klicken Sie auf dem Menüband auf die Registerkarte Bearbeiten. Klicken Sie in der Gruppe Features auf Erstellen .

   Der Bereich Features erstellen wird geöffnet und zeigt die Feature-Vorlage "Park Entrances" an.

5. Klicken Sie unter "Park Entrances" auf die Vorlage Park Entrances.



   Das Werkzeug Punkt ist als Standardwerkzeug zum Bearbeiten von Punkt-Features ausgewählt.

   ArcGIS Pro befindet sich nun im aktiven Bearbeitungsstatus, und es sind keine weiteren Schritte erforderlich, um mit der Erstellung von Features zu beginnen. Bevor Sie der Karte Punkte hinzufügen, legen Sie jedoch Standardattributwerte für die neuen Features fest.

6. Klicken Sie in der Feature-Vorlage auf den Pfeil Den aktiven Vorlagenbereich öffnen , um die Attribute für Features festzulegen, die Sie erstellen möchten, um die Standardattributwerte für neue Features festzulegen.

   Jedes Feature hat einen anderen Namen. Daher legen Sie keinen Standardwert für "Entrance Name" fest. Jedes Feature weist jedoch die gleiche Beschreibung auf.

7. Klicken Sie auf den Wert <NULL> neben Beschreibung, und geben Sie Park Entrance ein. Drücken Sie die Eingabetaste.

   Hinweis:

   Der Standardwert für "Beschreibung" von Park Entrance wird auf neue Features angewendet, sofern Sie den Layer ohne Unterbrechung bearbeiten. Er wird nicht beibehalten, wenn Sie beginnen, einen anderen Layer zu bearbeiten, oder andere Softwarevorgänge durchführen. Um Standardattributwerte in der Feature-Vorlage beizubehalten, klicken Sie im Bereich Features erstellen mit der rechten Maustaste auf die Vorlage, und klicken Sie auf Eigenschaften . Klicken Sie im Dialogfeld Vorlageneigenschaften auf die Registerkarte Attribute. Geben Sie den gewünschten Attributwert ein, und klicken Sie auf OK.

Erstellen eines "Park Entrance"-Features

Es gibt drei Zufahrten zum Park. Zunächst erstellen Sie ein Punkt-Feature, um den Eingang "Egmont Road" darzustellen. In der Feature-Vorlage "Park Entrances" ist das Werkzeug "Punkt" zum Erstellen von Features aktiv, und Sie können mit der Bearbeitung beginnen.

1. Überprüfen Sie, ob die Szene "Egmont 3D" die aktive Ansicht ist. Zeigen Sie mit der Maus auf die Szene.

   Der Mauszeiger ändert sich in einen Präzisionszeiger (ein Fadenkreuz), an den ein Symbol angefügt ist. Wenn Sie auf eine Szene klicken, wird an jeder Stelle, auf die Sie klicken, ein Punkt-Feature erstellt.

   Tipp:

   Wenn Sie ein Feature an der falschen Stelle hinzugefügt haben, klicken Sie auf der Symbolleiste für den Schnellzugriff auf Rückgängig .

2. Klicken Sie auf dem Menüband auf die Registerkarte Karte und dann auf Lesezeichen. Klicken Sie unter Egmont Bookmarks auf Egmont Road.

   Die Karte zoomt auf die Straße.

3. Halten Sie die Taste C auf der Tastatur gedrückt.

   Der Mauszeiger ändert sich in einen Handzeiger . Solange Sie die Taste C gedrückt halten, können Sie die Karte ohne Hinzufügen eines Punkt-Features schwenken (hierzu muss meist die linke Maustaste gedrückt gehalten werden). Zum Zoomen müssen Sie die Taste C nicht gedrückt halten. Weitere Informationen zu Tastenkombinationen für die Kartennavigation.

   Tipp:

   Sie können auch mithilfe des Bildschirm-Navigators die Karte bei aktiviertem Bearbeitungswerkzeug schwenken.

4. Navigieren Sie zu dem Bereich, in dem die Straße in den Park einbiegt. Wenn Sie die Karte schwenken möchten, halten Sie die linke Maustaste gedrückt, und ziehen Sie mit der Maus, während Sie die Taste C gedrückt halten. Verwenden Sie zum Vergrößern und Verkleinern der Ansicht das Mausrad, oder halten Sie die rechte Maustaste gedrückt und ziehen Sie sie.



   Der Parkeingang ist dort, wo der gerodete Grund endet und der Wald beginnt.

5. Lassen Sie die Taste C ggf. los. Klicken Sie am Eingang zum Park auf die Straße.



   Das Feature wird der Karte hinzugefügt und ausgewählt. Sie fügen einen Attributwert für den Namen dieses Eingangs hinzu.

6. Klicken Sie auf dem Menüband auf der Registerkarte Karte in der Gruppe Auswahl auf Attribute .

   Der Bereich Attribute wird angezeigt.

7. Klicken Sie im Bereich Attribute auf den Wert <NULL> neben "Entrance Name". Geben Sie Egmont Road ein, und drücken Sie die Eingabetaste.



   Die Beschreibung wurde bereits hinzugefügt, wie durch die Feature-Vorlage angegeben.

8. Klicken Sie auf Übernehmen.
9. Klicken Sie in der Mitte des Bereichs neben der Registerkarte Attribute auf die Registerkarte Geometrie.



   Neben den X- und Y-Werten ist ein Z-Wert Teil der Geometrie des Punkt-Features. Der Z-Wert sollte nahe 463 Meter liegen.

10. Klicken Sie auf die Registerkarte Attribute, um die Attribute des Features erneut anzuzeigen.

Erstellen von Features für die anderen Parkeingänge

Sie führen dieselben Schritte wie beim Erstellen der Features für die anderen beiden Parkeingänge aus.

1. Klicken Sie auf der Registerkarte Karte auf Lesezeichen . Klicken Sie unter Egmont Bookmarks auf Pembroke Road.
2. Navigieren Sie zu dem Bereich, in dem die Straße in den Park einbiegt.
3. Klicken Sie, um der Straße einen Punkt hinzuzufügen.



4. Geben Sie im Bereich Attribute für "Entrance Name" Pembroke Road ein. Drücken Sie die Eingabetaste, und klicken Sie dann auf Übernehmen.
5. Wechseln Sie zum Lesezeichen Manaia Road.
6. Navigieren Sie zum Parkeingang, und fügen Sie einen Punkt hinzu.



7. Geben Sie im Bereich Attribute für "Entrance Name" Manaia Road ein. Drücken Sie die Eingabetaste, und klicken Sie dann auf Übernehmen.
8. Klicken Sie auf dem Menüband auf die Registerkarte Bearbeiten. Klicken Sie in der Gruppe Änderungen verwalten auf Speichern .
9. Klicken Sie in der Eingabeaufforderung Änderungen speichern auf Ja.
10. Klicken Sie auf der Registerkarte Bearbeiten in der Gruppe Auswahl auf Löschen .
11. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf den Layer Park Entrances, und klicken Sie auf Attributtabelle.



    Ihre OBJECTID-Werte sind anders, wenn Sie versehentlich einen Punkt hinzugefügt und dann Ihre Bearbeitung rückgängig gemacht haben.

    Die Tabelle verfügt über drei Datensätze mit den Attributwerten, die Sie angegeben haben. Die Werte im Feld Shape sind Punkt-Z-Werte, da die Features Z-Werte aufweisen.

12. Schließen Sie die Tabelle.
13. Klicken Sie auf der Registerkarte Karte auf Lesezeichen . Klicken Sie unter Egmont 3D Bookmarks auf View from above.
14. Klicken Sie auf der Registerkarte Karte in der Gruppe Navigieren auf das Werkzeug Erkunden .
15. Navigieren Sie in der Szene, und betrachten Sie die Parkeingänge aus unterschiedlichen Perspektiven.



Anzeigen des Layers in der Karte

Jeder Layer kann unabhängig davon, ob er über Z-Werte verfügt, in einer 2D-Karte oder in einer 3D-Szene angezeigt werden. Sie kopieren den Layer "Park Entrances" aus der Szene "3D Egmont" in die Karte "2D Egmont".

1. Klicken Sie im Bereich Inhalt unter 3D-Layer mit der rechten Maustaste auf Park Entrances, und klicken Sie auf Kopieren .
2. Aktivieren Sie die Kartenansicht Egmont.
3. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf den Kartennamen Egmont, und klicken Sie auf Einfügen.

   Der Layer "Park Entrances" wird über den Layern im Bereich Inhalt und die Features werden auf der Karte angezeigt.

4. Klicken Sie auf dem Menüband auf die Registerkarte Karte und dann auf Lesezeichen. Klicken Sie unter Egmont Lesezeichen auf Egmont National Park.
5. Optional können Sie die Größe des Symbols ändern oder für den Layer in der 2D-Karte ein anderes Symbol auswählen.
6. Klicken Sie auf der Symbolleiste für den Schnellzugriff auf Projekt speichern .

Die von Ihnen erstellten Parkeingangs-Features weisen Z-Werte auf, die von der Höhenoberfläche der Szene, dem Layer WorldElevation3D/Terrain3D, abgeleitet wurden. Im Lernprogramm Konvertieren einer Karte in eine Szene lernen Sie weitere Verwendungsmöglichkeiten von Höhenoberflächen kennen.
